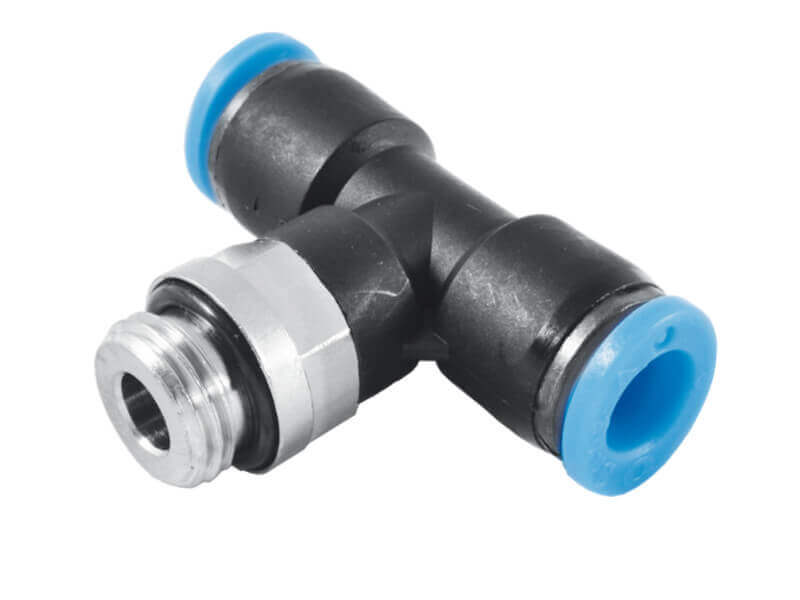

Złącze Wtykowe - Trójnik T - RQS - z Gwintem Zewnętrznym i Uszczelką - Typ RQST
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|

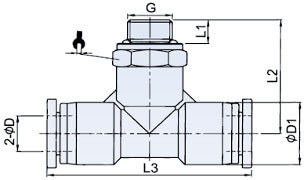

Ø wewn. [mm] |
gwint |
Ø zewn. [mm] |
długość gwintu |
L2 [mm] |
L3 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | G 1/8" | 11,5 | 5,5 | 24,3 | 19 | 14 | RQST 184G |
| 4 | G 1/4" | 11,5 | 7,5 | 26,8 | 19 | 17 | RQST 144G |
| 6 | G 1/8" | 13,5 | 5,5 | 24,2 | 19,2 | 14 | RQST 186G |
| 6 | G 1/4" | 13,5 | 7,5 | 26,7 | 19,2 | 17 | RQST 146G |
| 6 | G 3/8" | 13,5 | 7,5 | 27,2 | 19,2 | 20 | RQST 386G |
| 6 | G 1/2" | 13,5 | 10 | 29,7 | 19,2 | 24 | RQST 126G |
| 8 | G 1/8" | 15 | 5,5 | 27 | 22,5 | 14 | RQST 188G |
| 8 | G 1/4" | 15 | 7,5 | 29,5 | 22,5 | 17 | RQST 148G |
| 8 | G 3/8" | 15 | 7,5 | 30 | 22,5 | 20 | RQST 388G |
| 8 | G 1/2" | 15 | 10 | 32,5 | 22,5 | 24 | RQST 128G |
| 10 | G 1/8" | 19 | 5,5 | 31,8 | 27,8 | 17 | RQST 1810G |
| 10 | G 1/4" | 19 | 7,5 | 34,3 | 27,8 | 17 | RQST 1410G |
| 10 | G 3/8" | 19 | 7,5 | 34,3 | 27,8 | 20 | RQST 3810G |
| 10 | G 1/2" | 19 | 10 | 37,8 | 27,8 | 24 | RQST 1210G |
| 12 | G 1/8" | 21,5 | 5,5 | 33,5 | 29,5 | 21 | RQST 1812G |
| 12 | G 1/4" | 21,5 | 7,5 | 36 | 29,5 | 21 | RQST 1412G |
| 12 | G 3/8" | 21,5 | 7,5 | 36 | 29,5 | 21 | RQST 3812G |
| 12 | G 1/2" | 21,5 | 10 | 39 | 29,5 | 24 | RQST 1212G |
| 14 | G 3/8" | 23,5 | 7,5 | 39 | 30,5 | 22 | RQST 3814G |
| 14 | G 1/2" | 23,5 | 10 | 42,5 | 30,5 | 24 | RQST 1214G |
| 16 | G 3/8" | 26,5 | 7,5 | 42,5 | 33 | 24 | RQST 3816G |
| 16 | G 1/2" | 26,5 | 10 | 44,5 | 33 | 24 | RQST 1216G |
Dostępne warianty produktu:
RQST 184G
-
Ø wewn. [mm]4
-
gwintG 1/8"
-
Ø zewn. [mm]11,5
-
długość gwintu5,5
-
L2 [mm]24,3
-
L3 [mm]19
-
rozmiar klucza14
RQST 144G
-
Ø wewn. [mm]4
-
gwintG 1/4"
-
Ø zewn. [mm]11,5
-
długość gwintu7,5
-
L2 [mm]26,8
-
L3 [mm]19
-
rozmiar klucza17
RQST 186G
-
Ø wewn. [mm]6
-
gwintG 1/8"
-
Ø zewn. [mm]13,5
-
długość gwintu5,5
-
L2 [mm]24,2
-
L3 [mm]19,2
-
rozmiar klucza14
RQST 146G
-
Ø wewn. [mm]6
-
gwintG 1/4"
-
Ø zewn. [mm]13,5
-
długość gwintu7,5
-
L2 [mm]26,7
-
L3 [mm]19,2
-
rozmiar klucza17
RQST 386G
-
Ø wewn. [mm]6
-
gwintG 3/8"
-
Ø zewn. [mm]13,5
-
długość gwintu7,5
-
L2 [mm]27,2
-
L3 [mm]19,2
-
rozmiar klucza20
RQST 126G
-
Ø wewn. [mm]6
-
gwintG 1/2"
-
Ø zewn. [mm]13,5
-
długość gwintu10
-
L2 [mm]29,7
-
L3 [mm]19,2
-
rozmiar klucza24
RQST 188G
-
Ø wewn. [mm]8
-
gwintG 1/8"
-
Ø zewn. [mm]15
-
długość gwintu5,5
-
L2 [mm]27
-
L3 [mm]22,5
-
rozmiar klucza14
RQST 148G
-
Ø wewn. [mm]8
-
gwintG 1/4"
-
Ø zewn. [mm]15
-
długość gwintu7,5
-
L2 [mm]29,5
-
L3 [mm]22,5
-
rozmiar klucza17
RQST 388G
-
Ø wewn. [mm]8
-
gwintG 3/8"
-
Ø zewn. [mm]15
-
długość gwintu7,5
-
L2 [mm]30
-
L3 [mm]22,5
-
rozmiar klucza20
RQST 128G
-
Ø wewn. [mm]8
-
gwintG 1/2"
-
Ø zewn. [mm]15
-
długość gwintu10
-
L2 [mm]32,5
-
L3 [mm]22,5
-
rozmiar klucza24
RQST 1810G
-
Ø wewn. [mm]10
-
gwintG 1/8"
-
Ø zewn. [mm]19
-
długość gwintu5,5
-
L2 [mm]31,8
-
L3 [mm]27,8
-
rozmiar klucza17
RQST 1410G
-
Ø wewn. [mm]10
-
gwintG 1/4"
-
Ø zewn. [mm]19
-
długość gwintu7,5
-
L2 [mm]34,3
-
L3 [mm]27,8
-
rozmiar klucza17
RQST 3810G
-
Ø wewn. [mm]10
-
gwintG 3/8"
-
Ø zewn. [mm]19
-
długość gwintu7,5
-
L2 [mm]34,3
-
L3 [mm]27,8
-
rozmiar klucza20
RQST 1210G
-
Ø wewn. [mm]10
-
gwintG 1/2"
-
Ø zewn. [mm]19
-
długość gwintu10
-
L2 [mm]37,8
-
L3 [mm]27,8
-
rozmiar klucza24
RQST 1812G
-
Ø wewn. [mm]12
-
gwintG 1/8"
-
Ø zewn. [mm]21,5
-
długość gwintu5,5
-
L2 [mm]33,5
-
L3 [mm]29,5
-
rozmiar klucza21
RQST 1412G
-
Ø wewn. [mm]12
-
gwintG 1/4"
-
Ø zewn. [mm]21,5
-
długość gwintu7,5
-
L2 [mm]36
-
L3 [mm]29,5
-
rozmiar klucza21
RQST 3812G
-
Ø wewn. [mm]12
-
gwintG 3/8"
-
Ø zewn. [mm]21,5
-
długość gwintu7,5
-
L2 [mm]36
-
L3 [mm]29,5
-
rozmiar klucza21
RQST 1212G
-
Ø wewn. [mm]12
-
gwintG 1/2"
-
Ø zewn. [mm]21,5
-
długość gwintu10
-
L2 [mm]39
-
L3 [mm]29,5
-
rozmiar klucza24
RQST 3814G
-
Ø wewn. [mm]14
-
gwintG 3/8"
-
Ø zewn. [mm]23,5
-
długość gwintu7,5
-
L2 [mm]39
-
L3 [mm]30,5
-
rozmiar klucza22
RQST 1214G
-
Ø wewn. [mm]14
-
gwintG 1/2"
-
Ø zewn. [mm]23,5
-
długość gwintu10
-
L2 [mm]42,5
-
L3 [mm]30,5
-
rozmiar klucza24
RQST 3816G
-
Ø wewn. [mm]16
-
gwintG 3/8"
-
Ø zewn. [mm]26,5
-
długość gwintu7,5
-
L2 [mm]42,5
-
L3 [mm]33
-
rozmiar klucza24
RQST 1216G
-
Ø wewn. [mm]16
-
gwintG 1/2"
-
Ø zewn. [mm]26,5
-
długość gwintu10
-
L2 [mm]44,5
-
L3 [mm]33
-
rozmiar klucza24
