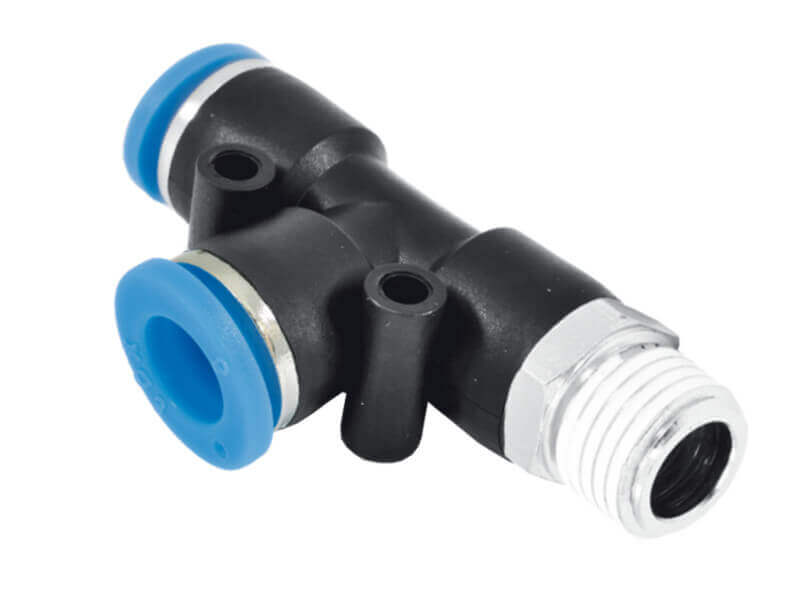

Złącze Wtykowe - Trójnik TL - RQS - z Gwintem Zewnętrznym - Typ RQSTL
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|

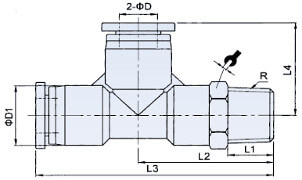

Ø wewn. [mm] |
gwint |
D1 [mm] |
długość gwintu |
L2 [mm] |
L3 [mm] |
L4 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | M 5 | 11,5 | 3,5 | 21,3 | 40,3 | 19 | 10 | RQSTL M54 |
| 4 | M 6 | 11,5 | 4 | 21,8 | 40,8 | 19 | 10 | RQSTL M64 |
| 4 | R1/8 | 11,5 | 7,5 | 23,8 | 42,8 | 19 | 10 | RQSTL 184 |
| 4 | R1/4 | 11,5 | 9,5 | 26,8 | 45,8 | 19 | 14 | RQSTL 144 |
| 4 | R3/8 | 11,5 | 10,5 | 28,3 | 47,3 | 19 | 17 | RQSTL 384 |
| 6 | M 5 | 13,5 | 3,5 | 21,7 | 40,9 | 19,2 | 12 | RQSTL M56 |
| 6 | M 6 | 13,5 | 4 | 22,2 | 41,4 | 19,2 | 12 | RQSTL M66 |
| 6 | R1/8 | 13,5 | 7,5 | 24,2 | 43,4 | 19,2 | 12 | RQSTL 186 |
| 6 | R1/4 | 13,5 | 9,5 | 26,7 | 46 | 19,2 | 14 | RQSTL 146 |
| 6 | R3/8 | 13,5 | 10,5 | 28,2 | 47,5 | 19,2 | 17 | RQSTL 386 |
| 6 | R1/2 | 13,5 | 13,5 | 31,7 | 51 | 19,2 | 21 | RQSTL 126 |
| 8 | R1/8 | 15 | 7,5 | 27,5 | 50 | 22,5 | 14 | RQSTL 188 |
| 8 | R1/4 | 15 | 9,5 | 29,5 | 52 | 22,5 | 14 | RQSTL 148 |
| 8 | R3/8 | 15 | 10,5 | 31 | 53,5 | 22,5 | 17 | RQSTL 388 |
| 8 | R1/2 | 15 | 13,5 | 34,5 | 57 | 22,5 | 21 | RQSTL 128 |
| 10 | R1/8 | 19 | 7,5 | 33 | 61,5 | 27,8 | 17 | RQSTL 1810 |
| 10 | R1/4 | 19 | 9,5 | 35 | 63,5 | 27,8 | 17 | RQSTL 1410 |
| 10 | R3/8 | 19 | 10,5 | 36 | 64,5 | 27,8 | 17 | RQSTL 3810 |
| 10 | R1/2 | 19 | 13,5 | 39,5 | 68 | 27,8 | 21 | RQSTL 1210 |
| 12 | R1/8 | 21,5 | 7,5 | 33,5 | 63 | 29,5 | 21 | RQSTL 1812 |
| 12 | R1/4 | 21,5 | 9,5 | 36 | 65,5 | 29,5 | 21 | RQSTL 1412 |
| 12 | R3/8 | 21,5 | 10,5 | 37 | 65,5 | 29,5 | 21 | RQSTL 3812 |
| 12 | R1/2 | 21,5 | 13,5 | 40 | 69,5 | 29,5 | 21 | RQSTL 1212 |
| 14 | R3/8 | 23,5 | 10,5 | 40 | 70 | 30 | 22 | RQSTL 3814 |
| 14 | R1/2 | 23,5 | 13,5 | 43 | 73 | 30 | 22 | RQSTL 1214 |
| 16 | R3/8 | 26,5 | 10,5 | 44 | 77 | 33 | 24 | RQSTL 3816 |
| 16 | R1/2 | 26,5 | 13,5 | 47 | 80 | 33 | 24 | RQSTL 1216 |
Dostępne warianty produktu:
RQSTL M54
-
Ø wewn. [mm]4
-
gwintM 5
-
D1 [mm]11,5
-
długość gwintu3,5
-
L2 [mm]21,3
-
L3 [mm]40,3
-
L4 [mm]19
-
rozmiar klucza10
RQSTL M64
-
Ø wewn. [mm]4
-
gwintM 6
-
D1 [mm]11,5
-
długość gwintu4
-
L2 [mm]21,8
-
L3 [mm]40,8
-
L4 [mm]19
-
rozmiar klucza10
RQSTL 184
-
Ø wewn. [mm]4
-
gwintR1/8
-
D1 [mm]11,5
-
długość gwintu7,5
-
L2 [mm]23,8
-
L3 [mm]42,8
-
L4 [mm]19
-
rozmiar klucza10
RQSTL 144
-
Ø wewn. [mm]4
-
gwintR1/4
-
D1 [mm]11,5
-
długość gwintu9,5
-
L2 [mm]26,8
-
L3 [mm]45,8
-
L4 [mm]19
-
rozmiar klucza14
RQSTL 384
-
Ø wewn. [mm]4
-
gwintR3/8
-
D1 [mm]11,5
-
długość gwintu10,5
-
L2 [mm]28,3
-
L3 [mm]47,3
-
L4 [mm]19
-
rozmiar klucza17
RQSTL M56
-
Ø wewn. [mm]6
-
gwintM 5
-
D1 [mm]13,5
-
długość gwintu3,5
-
L2 [mm]21,7
-
L3 [mm]40,9
-
L4 [mm]19,2
-
rozmiar klucza12
RQSTL M66
-
Ø wewn. [mm]6
-
gwintM 6
-
D1 [mm]13,5
-
długość gwintu4
-
L2 [mm]22,2
-
L3 [mm]41,4
-
L4 [mm]19,2
-
rozmiar klucza12
RQSTL 186
-
Ø wewn. [mm]6
-
gwintR1/8
-
D1 [mm]13,5
-
długość gwintu7,5
-
L2 [mm]24,2
-
L3 [mm]43,4
-
L4 [mm]19,2
-
rozmiar klucza12
RQSTL 146
-
Ø wewn. [mm]6
-
gwintR1/4
-
D1 [mm]13,5
-
długość gwintu9,5
-
L2 [mm]26,7
-
L3 [mm]46
-
L4 [mm]19,2
-
rozmiar klucza14
RQSTL 386
-
Ø wewn. [mm]6
-
gwintR3/8
-
D1 [mm]13,5
-
długość gwintu10,5
-
L2 [mm]28,2
-
L3 [mm]47,5
-
L4 [mm]19,2
-
rozmiar klucza17
RQSTL 126
-
Ø wewn. [mm]6
-
gwintR1/2
-
D1 [mm]13,5
-
długość gwintu13,5
-
L2 [mm]31,7
-
L3 [mm]51
-
L4 [mm]19,2
-
rozmiar klucza21
RQSTL 188
-
Ø wewn. [mm]8
-
gwintR1/8
-
D1 [mm]15
-
długość gwintu7,5
-
L2 [mm]27,5
-
L3 [mm]50
-
L4 [mm]22,5
-
rozmiar klucza14
RQSTL 148
-
Ø wewn. [mm]8
-
gwintR1/4
-
D1 [mm]15
-
długość gwintu9,5
-
L2 [mm]29,5
-
L3 [mm]52
-
L4 [mm]22,5
-
rozmiar klucza14
RQSTL 388
-
Ø wewn. [mm]8
-
gwintR3/8
-
D1 [mm]15
-
długość gwintu10,5
-
L2 [mm]31
-
L3 [mm]53,5
-
L4 [mm]22,5
-
rozmiar klucza17
RQSTL 128
-
Ø wewn. [mm]8
-
gwintR1/2
-
D1 [mm]15
-
długość gwintu13,5
-
L2 [mm]34,5
-
L3 [mm]57
-
L4 [mm]22,5
-
rozmiar klucza21
RQSTL 1810
-
Ø wewn. [mm]10
-
gwintR1/8
-
D1 [mm]19
-
długość gwintu7,5
-
L2 [mm]33
-
L3 [mm]61,5
-
L4 [mm]27,8
-
rozmiar klucza17
RQSTL 1410
-
Ø wewn. [mm]10
-
gwintR1/4
-
D1 [mm]19
-
długość gwintu9,5
-
L2 [mm]35
-
L3 [mm]63,5
-
L4 [mm]27,8
-
rozmiar klucza17
RQSTL 3810
-
Ø wewn. [mm]10
-
gwintR3/8
-
D1 [mm]19
-
długość gwintu10,5
-
L2 [mm]36
-
L3 [mm]64,5
-
L4 [mm]27,8
-
rozmiar klucza17
RQSTL 1210
-
Ø wewn. [mm]10
-
gwintR1/2
-
D1 [mm]19
-
długość gwintu13,5
-
L2 [mm]39,5
-
L3 [mm]68
-
L4 [mm]27,8
-
rozmiar klucza21
RQSTL 1812
-
Ø wewn. [mm]12
-
gwintR1/8
-
D1 [mm]21,5
-
długość gwintu7,5
-
L2 [mm]33,5
-
L3 [mm]63
-
L4 [mm]29,5
-
rozmiar klucza21
RQSTL 1412
-
Ø wewn. [mm]12
-
gwintR1/4
-
D1 [mm]21,5
-
długość gwintu9,5
-
L2 [mm]36
-
L3 [mm]65,5
-
L4 [mm]29,5
-
rozmiar klucza21
RQSTL 3812
-
Ø wewn. [mm]12
-
gwintR3/8
-
D1 [mm]21,5
-
długość gwintu10,5
-
L2 [mm]37
-
L3 [mm]65,5
-
L4 [mm]29,5
-
rozmiar klucza21
RQSTL 1212
-
Ø wewn. [mm]12
-
gwintR1/2
-
D1 [mm]21,5
-
długość gwintu13,5
-
L2 [mm]40
-
L3 [mm]69,5
-
L4 [mm]29,5
-
rozmiar klucza21
RQSTL 3814
-
Ø wewn. [mm]14
-
gwintR3/8
-
D1 [mm]23,5
-
długość gwintu10,5
-
L2 [mm]40
-
L3 [mm]70
-
L4 [mm]30
-
rozmiar klucza22
RQSTL 1214
-
Ø wewn. [mm]14
-
gwintR1/2
-
D1 [mm]23,5
-
długość gwintu13,5
-
L2 [mm]43
-
L3 [mm]73
-
L4 [mm]30
-
rozmiar klucza22
RQSTL 3816
-
Ø wewn. [mm]16
-
gwintR3/8
-
D1 [mm]26,5
-
długość gwintu10,5
-
L2 [mm]44
-
L3 [mm]77
-
L4 [mm]33
-
rozmiar klucza24
RQSTL 1216
-
Ø wewn. [mm]16
-
gwintR1/2
-
D1 [mm]26,5
-
długość gwintu13,5
-
L2 [mm]47
-
L3 [mm]80
-
L4 [mm]33
-
rozmiar klucza24
