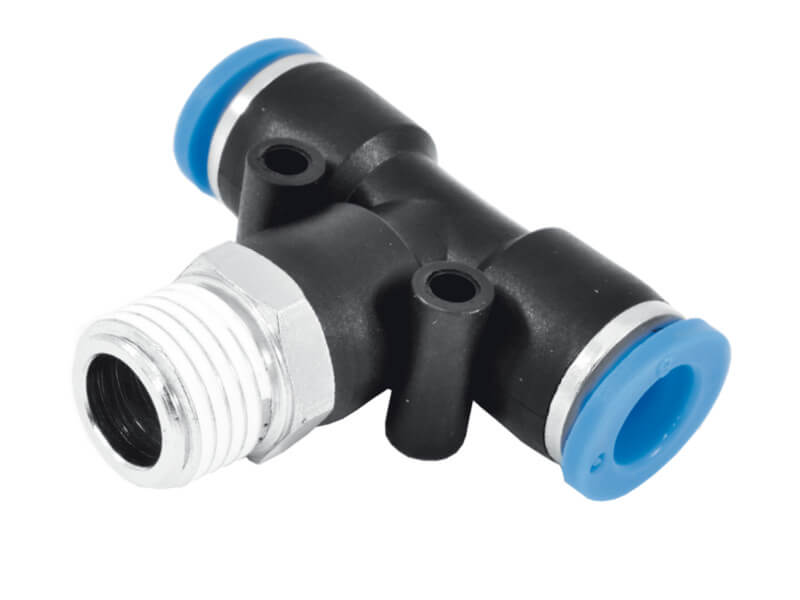

Złącze Wtykowe - Trójnik T - RQS - z Gwintem Zewnętrznym - Typ RQST
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
Ø wewn. [mm] |
gwint |
Ø zewn. [mm] |
długość gwintu |
L2 [mm] |
L3 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | M 5 | 11,5 | 3,5 | 21,3 | 38 | 10 | RQST M54 |
| 4 | M 6 | 11,5 | 4 | 21,8 | 38 | 10 | RQST M64 |
| 4 | R1/8 | 11,5 | 7,5 | 23,8 | 38 | 10 | RQST 184 |
| 4 | R1/4 | 11,5 | 9,5 | 26,8 | 38 | 14 | RQST 144 |
| 4 | R3/8 | 11,5 | 10,5 | 28,3 | 38 | 17 | RQST 384 |
| 6 | M 5 | 13,5 | 3,5 | 21,7 | 39 | 12 | RQST M56 |
| 6 | M 6 | 13,5 | 4 | 22,2 | 39 | 12 | RQST M66 |
| 6 | R1/8 | 13,5 | 7,5 | 24,2 | 39 | 12 | RQST 186 |
| 6 | R1/4 | 13,5 | 9,5 | 26,7 | 39 | 14 | RQST 146 |
| 6 | R3/8 | 13,5 | 10,5 | 28,2 | 39 | 17 | RQST 386 |
| 6 | R1/2 | 13,5 | 13,5 | 31,7 | 39 | 21 | RQST 126 |
| 8 | R1/8 | 15 | 7,5 | 27,5 | 45 | 14 | RQST 188 |
| 8 | R1/4 | 15 | 9,5 | 29,5 | 45 | 14 | RQST 148 |
| 8 | R3/8 | 15 | 10,5 | 31 | 45 | 17 | RQST 388 |
| 8 | R1/2 | 15 | 13,5 | 34,5 | 45 | 21 | RQST 128 |
| 10 | R1/8 | 19 | 7,5 | 32,8 | 57 | 17 | RQST 1810 |
| 10 | R1/4 | 19 | 9,5 | 34,8 | 57 | 17 | RQST 1410 |
| 10 | R3/8 | 19 | 10,5 | 35,8 | 57 | 17 | RQST 3810 |
| 10 | R1/2 | 19 | 13,5 | 39,3 | 57 | 21 | RQST 1210 |
| 12 | R1/8 | 21,5 | 7,5 | 33,5 | 59 | 21 | RQST 1812 |
| 12 | R1/4 | 21,5 | 9,5 | 36 | 59 | 21 | RQST 1412 |
| 12 | R3/8 | 21,5 | 10,5 | 37 | 59 | 21 | RQST 3812 |
| 12 | R1/2 | 21,5 | 13,5 | 40 | 59 | 21 | RQST 1212 |
| 14 | R3/8 | 23,5 | 10,5 | 41 | 54 | 22 | RQST 3814 |
| 14 | R1/2 | 23,5 | 13,5 | 44 | 54 | 22 | RQST 1214 |
| 16 | R3/8 | 26,5 | 10,5 | 44 | 66 | 24 | RQST 3816 |
| 16 | R1/2 | 26,5 | 13,5 | 47 | 66 | 24 | RQST 1216 |
Dostępne warianty produktu:
RQST M54
-
Ø wewn. [mm]4
-
gwintM 5
-
Ø zewn. [mm]11,5
-
długość gwintu3,5
-
L2 [mm]21,3
-
L3 [mm]38
-
rozmiar klucza10
RQST M64
-
Ø wewn. [mm]4
-
gwintM 6
-
Ø zewn. [mm]11,5
-
długość gwintu4
-
L2 [mm]21,8
-
L3 [mm]38
-
rozmiar klucza10
RQST 184
-
Ø wewn. [mm]4
-
gwintR1/8
-
Ø zewn. [mm]11,5
-
długość gwintu7,5
-
L2 [mm]23,8
-
L3 [mm]38
-
rozmiar klucza10
RQST 144
-
Ø wewn. [mm]4
-
gwintR1/4
-
Ø zewn. [mm]11,5
-
długość gwintu9,5
-
L2 [mm]26,8
-
L3 [mm]38
-
rozmiar klucza14
RQST 384
-
Ø wewn. [mm]4
-
gwintR3/8
-
Ø zewn. [mm]11,5
-
długość gwintu10,5
-
L2 [mm]28,3
-
L3 [mm]38
-
rozmiar klucza17
RQST M56
-
Ø wewn. [mm]6
-
gwintM 5
-
Ø zewn. [mm]13,5
-
długość gwintu3,5
-
L2 [mm]21,7
-
L3 [mm]39
-
rozmiar klucza12
RQST M66
-
Ø wewn. [mm]6
-
gwintM 6
-
Ø zewn. [mm]13,5
-
długość gwintu4
-
L2 [mm]22,2
-
L3 [mm]39
-
rozmiar klucza12
RQST 186
-
Ø wewn. [mm]6
-
gwintR1/8
-
Ø zewn. [mm]13,5
-
długość gwintu7,5
-
L2 [mm]24,2
-
L3 [mm]39
-
rozmiar klucza12
RQST 146
-
Ø wewn. [mm]6
-
gwintR1/4
-
Ø zewn. [mm]13,5
-
długość gwintu9,5
-
L2 [mm]26,7
-
L3 [mm]39
-
rozmiar klucza14
RQST 386
-
Ø wewn. [mm]6
-
gwintR3/8
-
Ø zewn. [mm]13,5
-
długość gwintu10,5
-
L2 [mm]28,2
-
L3 [mm]39
-
rozmiar klucza17
RQST 126
-
Ø wewn. [mm]6
-
gwintR1/2
-
Ø zewn. [mm]13,5
-
długość gwintu13,5
-
L2 [mm]31,7
-
L3 [mm]39
-
rozmiar klucza21
RQST 188
-
Ø wewn. [mm]8
-
gwintR1/8
-
Ø zewn. [mm]15
-
długość gwintu7,5
-
L2 [mm]27,5
-
L3 [mm]45
-
rozmiar klucza14
RQST 148
-
Ø wewn. [mm]8
-
gwintR1/4
-
Ø zewn. [mm]15
-
długość gwintu9,5
-
L2 [mm]29,5
-
L3 [mm]45
-
rozmiar klucza14
RQST 388
-
Ø wewn. [mm]8
-
gwintR3/8
-
Ø zewn. [mm]15
-
długość gwintu10,5
-
L2 [mm]31
-
L3 [mm]45
-
rozmiar klucza17
RQST 128
-
Ø wewn. [mm]8
-
gwintR1/2
-
Ø zewn. [mm]15
-
długość gwintu13,5
-
L2 [mm]34,5
-
L3 [mm]45
-
rozmiar klucza21
RQST 1810
-
Ø wewn. [mm]10
-
gwintR1/8
-
Ø zewn. [mm]19
-
długość gwintu7,5
-
L2 [mm]32,8
-
L3 [mm]57
-
rozmiar klucza17
RQST 1410
-
Ø wewn. [mm]10
-
gwintR1/4
-
Ø zewn. [mm]19
-
długość gwintu9,5
-
L2 [mm]34,8
-
L3 [mm]57
-
rozmiar klucza17
RQST 3810
-
Ø wewn. [mm]10
-
gwintR3/8
-
Ø zewn. [mm]19
-
długość gwintu10,5
-
L2 [mm]35,8
-
L3 [mm]57
-
rozmiar klucza17
RQST 1210
-
Ø wewn. [mm]10
-
gwintR1/2
-
Ø zewn. [mm]19
-
długość gwintu13,5
-
L2 [mm]39,3
-
L3 [mm]57
-
rozmiar klucza21
RQST 1812
-
Ø wewn. [mm]12
-
gwintR1/8
-
Ø zewn. [mm]21,5
-
długość gwintu7,5
-
L2 [mm]33,5
-
L3 [mm]59
-
rozmiar klucza21
RQST 1412
-
Ø wewn. [mm]12
-
gwintR1/4
-
Ø zewn. [mm]21,5
-
długość gwintu9,5
-
L2 [mm]36
-
L3 [mm]59
-
rozmiar klucza21
RQST 3812
-
Ø wewn. [mm]12
-
gwintR3/8
-
Ø zewn. [mm]21,5
-
długość gwintu10,5
-
L2 [mm]37
-
L3 [mm]59
-
rozmiar klucza21
RQST 1212
-
Ø wewn. [mm]12
-
gwintR1/2
-
Ø zewn. [mm]21,5
-
długość gwintu13,5
-
L2 [mm]40
-
L3 [mm]59
-
rozmiar klucza21
RQST 3814
-
Ø wewn. [mm]14
-
gwintR3/8
-
Ø zewn. [mm]23,5
-
długość gwintu10,5
-
L2 [mm]41
-
L3 [mm]54
-
rozmiar klucza22
RQST 1214
-
Ø wewn. [mm]14
-
gwintR1/2
-
Ø zewn. [mm]23,5
-
długość gwintu13,5
-
L2 [mm]44
-
L3 [mm]54
-
rozmiar klucza22
RQST 3816
-
Ø wewn. [mm]16
-
gwintR3/8
-
Ø zewn. [mm]26,5
-
długość gwintu10,5
-
L2 [mm]44
-
L3 [mm]66
-
rozmiar klucza24
RQST 1216
-
Ø wewn. [mm]16
-
gwintR1/2
-
Ø zewn. [mm]26,5
-
długość gwintu13,5
-
L2 [mm]47
-
L3 [mm]66
-
rozmiar klucza24
