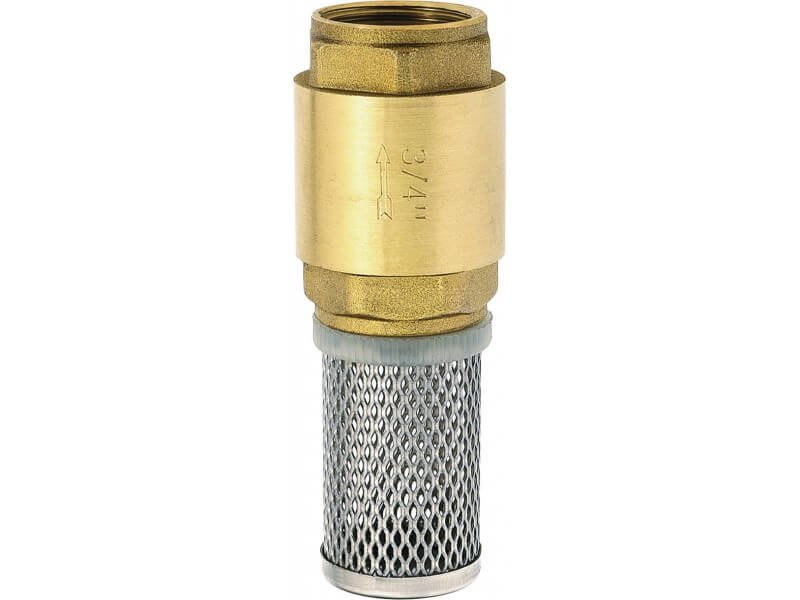

Zawór Zwrotny - z Koszem Ssawnym - Typ FVMF - LUDECKE
Ciśnienie robocze [bar]: 16. Temperatura pracy [°C]: do +100. Ciśnienie otwierające zawór [bar]: ok 0,02. Materiał: mosiądz MS 58. Materiał sprężyny: stal szlachetna. Materiał kosza: stal nierdzewna i nylon. Medium: woda, olej napędowy, benzyna, różne oleje, powietrze. Uszczelnienie: Nitryl. Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: do +100.
- Ciśnienie otwierające zawór [bar]: ok 0,02.
- Materiał: mosiądz MS 58.
- Materiał sprężyny: stal szlachetna.
- Materiał kosza: stal nierdzewna i nylon.
- Medium: woda, olej napędowy, benzyna, różne oleje, powietrze.
- Uszczelnienie: Nitryl.
- Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
| gwint wewn. |
h [mm] |
b [mm] |
waga [g] |
nr artykułu |
| G 3/8“ | 89 | 28,5 | 90 | FVMF 38 |
| G 1/2“ | 90 | 29,5 | 110 | FVMF 12 |
|
G 3/4“ |
101 | 37 | 165 | FVMF 34 |
|
G 1 |
115 | 44,5 | 245 | FVMF 10 |
| G 1 1/4“ | 126 | 56 | 390 | FVMF 54* |
| G 1 1/2“ | 142 | 63 | 500 | FVMF 15* |
| G 2“ | 165 | 78 | 800 | FVMF 20* |
- b - całkowita szerokość
- h - całkowita wysokość
- * - maksymalne ciśnienie pracy 10 bar.
Dostępne warianty produktu:
FVMF 38
-
gwint wewn.G 3/8“
-
H [mm]89
-
B [mm]28,5
-
waga [g]90
FVMF 12
-
gwint wewn.G 1/2“
-
H [mm]90
-
B [mm]29,5
-
waga [g]110
FVMF 34
-
gwint wewn.G 3/4“
-
H [mm]101
-
B [mm]37
-
waga [g]165
FVMF 10
-
gwint wewn.G 1
-
H [mm]115
-
B [mm]44,5
-
waga [g]245
FVMF 54*
-
gwint wewn.G 1 1/4“
-
H [mm]126
-
B [mm]56
-
waga [g]390
FVMF 15*
-
gwint wewn.G 1 1/2“
-
H [mm]142
-
B [mm]63
-
waga [g]500
FVMF 20*
-
gwint wewn.G 2“
-
H [mm]165
-
B [mm]78
-
waga [g]800
