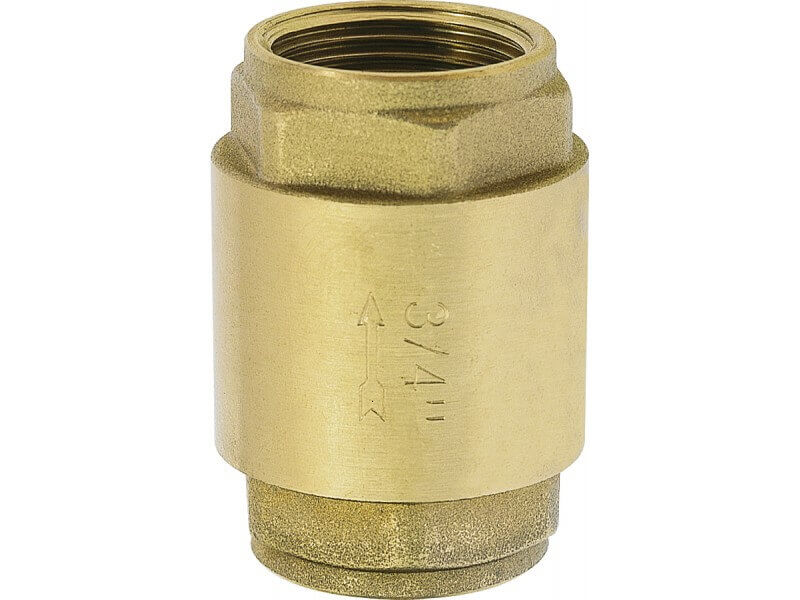

Zawór Zwrotny - z Gwintami Wewnętrznymi - Typ RSV - LUDECKE
Ciśnienie robocze [bar]: 16. Temperatura pracy [°C]: do +100. Ciśnienie otwierające zawór [bar]: ok 0,02. Materiał: mosiądz MS 58. Materiał sprężyny: stal nierdzewna. Medium: woda, olej napędowy, benzyna, różne oleje, powietrze. Uszczelnienie: Nitryl. Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: do +100.
- Ciśnienie otwierające zawór [bar]: ok 0,02.
- Materiał: mosiądz MS 58.
- Materiał sprężyny: stal nierdzewna.
- Medium: woda, olej napędowy, benzyna, różne oleje, powietrze.
- Uszczelnienie: Nitryl.
- Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
| gwint |
h [mm] |
b [mm] |
waga [g] |
nr artykułu |
| G 1/4“ | 45 | 28,5 | 105 | RSV 14 |
| G 3/8“ | 45 | 28,5 | 93 | RSV 38 |
| G 1/2“ | 47,5 | 30 | 100 | RSV 12 |
|
G 3/4“ |
53 | 37 | 159 | RSV 34 |
| G 1“ | 59 | 44,5 | 239 | RSV 10 |
| G 1 1/4“ | 66 | 56 | 348 | RSV 54* |
| G 1 1/2“ | 71 | 62,5 | 450 | RSV 15* |
| G 2“ | 80 | 78,5 | 730 | RSV 20* |
- b - całkowita szerokość.
- h - całkowita wysokość.
- * - maksymalne ciśnienie robocze 10 bar.
Dostępne warianty produktu:
RSV 14
-
gwintG 1/4“
-
H [mm]45
-
B [mm]28,5
-
waga [g]105
RSV 38
-
gwintG 3/8“
-
H [mm]45
-
B [mm]28,5
-
waga [g]93
RSV 12
-
gwintG 1/2“
-
H [mm]47,5
-
B [mm]30
-
waga [g]100
RSV 34
-
gwintG 3/4“
-
H [mm]53
-
B [mm]37
-
waga [g]159
RSV 10
-
gwintG 1“
-
H [mm]59
-
B [mm]44,5
-
waga [g]239
RSV 54*
-
gwintG 1 1/4“
-
H [mm]66
-
B [mm]56
-
waga [g]348
RSV 15*
-
gwintG 1 1/2“
-
H [mm]71
-
B [mm]62,5
-
waga [g]450
RSV 20*
-
gwintG 2“
-
H [mm]80
-
B [mm]78,5
-
waga [g]730
