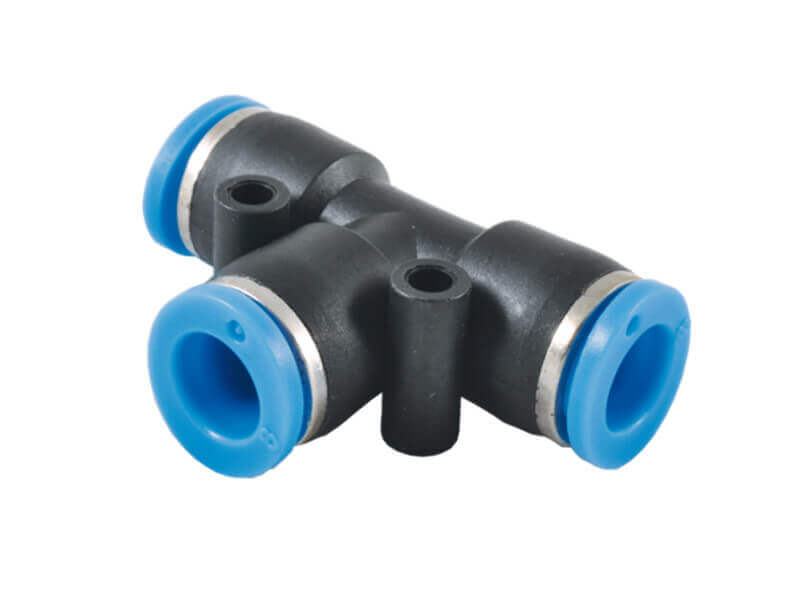

Złącze Wtykowe - Trójnik T - RQS - Typ RQST
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
D1 [mm] |
D2 [mm] |
D3 [mm] |
L1 [mm] |
L2 [mm] |
L3 [mm] |
L4 [mm] |
nr artykułu |
| 4 | 11,5 | 3,2 | 38 | 14 | 19 | 7 | RQST 40 |
| 6 | 13,5 | 3,2 | 39 | 16 | 19,2 | 8 | RQST 60 |
| 8 | 15 | 3,2 | 45 | 18 | 22,5 | 9 | RQST 80 |
| 10 | 19 | 4,2 | 57 | 24 | 27,8 | 12 | RQST 100 |
| 12 | 21,5 | 4,3 | 59 | 27 | 29,5 | 13,5 | RQST 120 |
| 14 | 23,5 | 4,2 | 54 | 30 | 30 | 15 | RQST 140 |
| 15 | 26,5 | 4,2 | 66 | 31 | 33 | 16 | RQST 150 |
| 16 | 26,5 | 5,0 | 66 | 31 | 33 | 16,5 | RQST 160 |
Dostępne warianty produktu:
RQST 40
-
D1 [mm]4
-
D2 [mm]11,5
-
D3 [mm]3,2
-
L1 [mm]38
-
L2 [mm]14
-
L3 [mm]19
-
L4 [mm]7
RQST 60
-
D1 [mm]6
-
D2 [mm]13,5
-
D3 [mm]3,2
-
L1 [mm]39
-
L2 [mm]16
-
L3 [mm]19,2
-
L4 [mm]8
RQST 80
-
D1 [mm]8
-
D2 [mm]15
-
D3 [mm]3,2
-
L1 [mm]45
-
L2 [mm]18
-
L3 [mm]22,5
-
L4 [mm]9
RQST 100
-
D1 [mm]10
-
D2 [mm]19
-
D3 [mm]4,2
-
L1 [mm]57
-
L2 [mm]24
-
L3 [mm]27,8
-
L4 [mm]12
RQST 120
-
D1 [mm]12
-
D2 [mm]21,5
-
D3 [mm]4,3
-
L1 [mm]59
-
L2 [mm]27
-
L3 [mm]29,5
-
L4 [mm]13,5
RQST 140
-
D1 [mm]14
-
D2 [mm]23,5
-
D3 [mm]4,2
-
L1 [mm]54
-
L2 [mm]30
-
L3 [mm]30
-
L4 [mm]15
RQST 150
-
D1 [mm]15
-
D2 [mm]26,5
-
D3 [mm]4,2
-
L1 [mm]66
-
L2 [mm]31
-
L3 [mm]33
-
L4 [mm]16
RQST 160
-
D1 [mm]16
-
D2 [mm]26,5
-
D3 [mm]5,0
-
L1 [mm]66
-
L2 [mm]31
-
L3 [mm]33
-
L4 [mm]16,5
