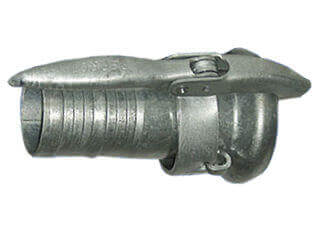

Złącze PERROT - Część Żeńska - z Króćcem do Węża - Typ KMS-K
uzupełnić

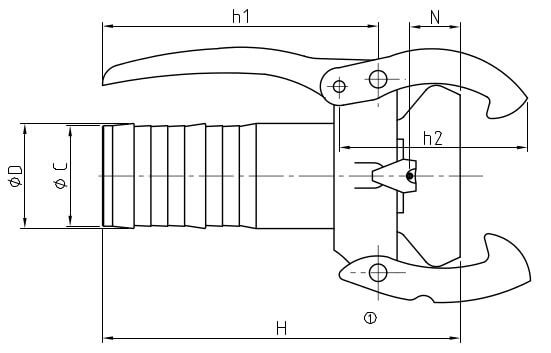

| nazwa | rozmiar |
Ø wewn. węża |
ciśnienie robocze {bar} |
C [mm] |
H [mm] |
h1 [mm] |
h2 [mm] |
N [mm] |
nr artykułu stal ocynkowana |
| KMS-K 50x50 | 50 | 50 | 10 | 47,8 | 170 | 132 | 89 | 24 | KF76540 |
| KMS-K 70x60 | 70 | 60 | 10 | 57,8 | 182 | 150 | 109 | 25 | KF76550 |
| KMS-K 70x65 | 70 | 65 | 10 | 62,8 | 182 | 150 | 109 | 25 | KF76560 |
| KMS-K 70x70 | 70 | 70 | 10 | 67,8 | 182 | 150 | 109 | 25 | KF76570 |
| KMS-K 70x75 | 70 | 75 | 10 | 74,4 | 279 | 150 | 109 | 25 | KF76572 |
| KMS-K 89x75 | 89 | 75 | 10 | 74,4 | 232 | 222 | 143 | 31 | KF76580 |
| KMS-K 89x80 | 89 | 80 | 10 | 77,4 | 232 | 222 | 143 | 31 | KF76590 |
| KMS-K 89x90 | 89 | 90 | 10 | 87,4 | 227 | 222 | 143 | 31 | KF76600 |
| KMS-K 108x100 | 108 | 100 | 10 | 97,9 | 261 | 222 | 143 | 36 | KF76650 |
| KMS-K 108x110 | 108 | 110 | 10 | 107,4 | 253 | 222 | 143 | 36 | KF76660 |
| KMS-K 133x125 | 133 | 125 | 10 | 122,8 | 325 | 222 | 143 | 35 | KF76700 |
| KMS-K 159x150 | 159 | 150 | 10 | 147,8 | 318 | 222 | 143 | 36 | KF76740 |
Dostępne warianty produktu:
KF76540
-
nazwaKMS-K 50x50
-
rozmiar50
-
Ø wewn. węża50
-
ciśnienie robocze {bar}10
-
c [mm]47,8
-
H [mm]170
-
h1 [mm]132
-
h2 [mm]89
-
N [mm]24
KF76550
-
nazwaKMS-K 70x60
-
rozmiar70
-
Ø wewn. węża60
-
ciśnienie robocze {bar}10
-
c [mm]57,8
-
H [mm]182
-
h1 [mm]150
-
h2 [mm]109
-
N [mm]25
KF76560
-
nazwaKMS-K 70x65
-
rozmiar70
-
Ø wewn. węża65
-
ciśnienie robocze {bar}10
-
c [mm]62,8
-
H [mm]182
-
h1 [mm]150
-
h2 [mm]109
-
N [mm]25
KF76570
-
nazwaKMS-K 70x70
-
rozmiar70
-
Ø wewn. węża70
-
ciśnienie robocze {bar}10
-
c [mm]67,8
-
H [mm]182
-
h1 [mm]150
-
h2 [mm]109
-
N [mm]25
KF76572
-
nazwaKMS-K 70x75
-
rozmiar70
-
Ø wewn. węża75
-
ciśnienie robocze {bar}10
-
c [mm]74,4
-
H [mm]279
-
h1 [mm]150
-
h2 [mm]109
-
N [mm]25
KF76580
-
nazwaKMS-K 89x75
-
rozmiar89
-
Ø wewn. węża75
-
ciśnienie robocze {bar}10
-
c [mm]74,4
-
H [mm]232
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]31
KF76590
-
nazwaKMS-K 89x80
-
rozmiar89
-
Ø wewn. węża80
-
ciśnienie robocze {bar}10
-
c [mm]77,4
-
H [mm]232
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]31
KF76600
-
nazwaKMS-K 89x90
-
rozmiar89
-
Ø wewn. węża90
-
ciśnienie robocze {bar}10
-
c [mm]87,4
-
H [mm]227
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]31
KF76650
-
nazwaKMS-K 108x100
-
rozmiar108
-
Ø wewn. węża100
-
ciśnienie robocze {bar}10
-
c [mm]97,9
-
H [mm]261
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
KF76660
-
nazwaKMS-K 108x110
-
rozmiar108
-
Ø wewn. węża110
-
ciśnienie robocze {bar}10
-
c [mm]107,4
-
H [mm]253
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
KF76700
-
nazwaKMS-K 133x125
-
rozmiar133
-
Ø wewn. węża125
-
ciśnienie robocze {bar}10
-
c [mm]122,8
-
H [mm]325
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]35
KF76740
-
nazwaKMS-K 159x150
-
rozmiar159
-
Ø wewn. węża150
-
ciśnienie robocze {bar}10
-
c [mm]147,8
-
H [mm]318
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
