Złącze CAMLOCK - Typ E - Część Męska - z Króćcem do Węża z Aluminium
Norma: A-A 59326 25.09.98 (MIL-C 27487).
Czytaj więcej >>| rozmiar | PN [bar] | waga [kg] | nr artykułu |
| ½" | 16 | 0,034 | 5511 013000 |
| ¾" | 16 | 0,052 | 5511 019000 |
| 1" | 16 | 0,090 | 5511 025000 |
| 1 ¼" | 16 | 0,152 | 5511 032000 |
| 1 ½" | 16 | 0,173 | 5511 038000 |
| 2" | 16 | 0,288 | 5511 050000 |
| 2 ½" | 10 | 0,384 | 5511 063000 |
| 3" | 8 | 0,524 | 5511 075000 |
| 4" | 7 | 0,876 | 5511 100000 |
| 5" | 5 | 1,113 | 5511 125000 |
| 6" | 5 | 1,968 | 5511 150000 |
| 8" | 3 | 4,574 | 5511 200000 |
Właściwości użytych materiałów i zastosowanie.

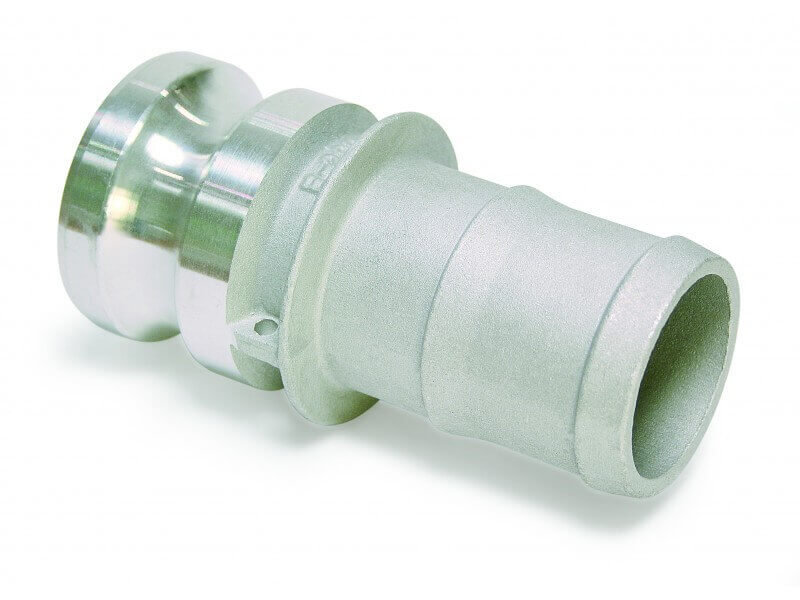

Złącze "Kamlok" męskie typ E z króćcem do węża wykonane z aluminium.
Ogólne właściwości materiałów:
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
W złączu użyto aluminium w stanie T6 o wysokiej odporności na uderzenia (studzone po procesie formowania na gorąco i następnie sztucznie starzone).
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
rozmiar½"
-
PN [bar]16
-
waga [kg]0,034
-
rozmiar¾"
-
PN [bar]16
-
waga [kg]0,052
-
rozmiar1"
-
PN [bar]16
-
waga [kg]0,090
-
rozmiar1 ¼"
-
PN [bar]16
-
waga [kg]0,152
-
rozmiar1 ½"
-
PN [bar]16
-
waga [kg]0,173
-
rozmiar2"
-
PN [bar]16
-
waga [kg]0,288
-
rozmiar2 ½"
-
PN [bar]10
-
waga [kg]0,384
-
rozmiar3"
-
PN [bar]8
-
waga [kg]0,524
-
rozmiar4"
-
PN [bar]7
-
waga [kg]0,876
-
rozmiar5"
-
PN [bar]5
-
waga [kg]1,113
-
rozmiar6"
-
PN [bar]5
-
waga [kg]1,968
-
rozmiar8"
-
PN [bar]3
-
waga [kg]4,574
