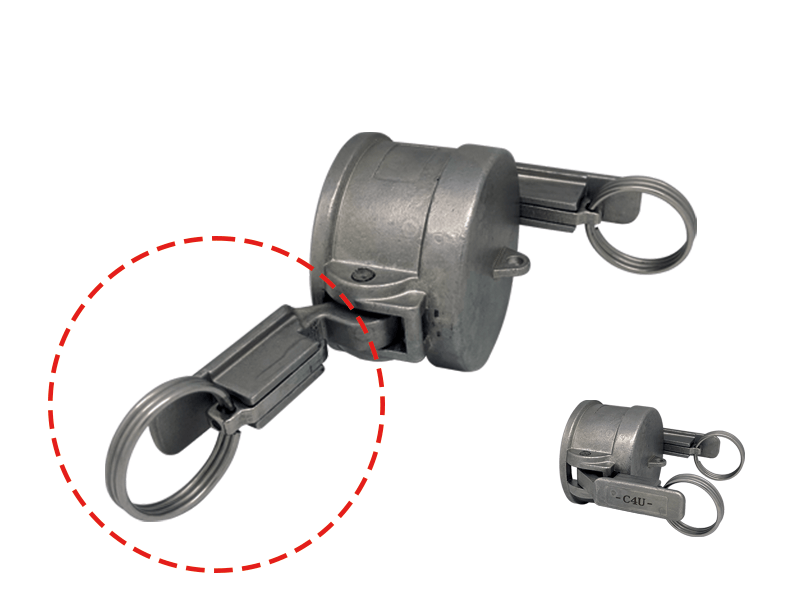

Złącze CAMLOCK - Typ DC - Bezpieczne Zapięcie - Część Zaślepiająca - Stal Szlachetna
Materiał: stal szlachetna AISI 316. Materiał zapinki: stal szlachetna AISI 304. Medium: agresywne.
Czytaj więcej >>- Materiał: stal szlachetna AISI 316.
- Materiał zapinki: stal szlachetna AISI 304.
- Medium: agresywne.
- Uszczelnienie: NBR, czarne.
| rozmiar |
PN [bar] |
waga [kg] |
nr artykułu |
| ¾'' | 16 | 0,230 | 5608 019000 |
| 1'' | 16 | 0,360 | 5608 025000 |
| 1 ¼'' | 16 | 0,490 | 5608 032000 |
| 1 ½'' | 16 | 0,530 | 5608 038000 |
| 2'' | 16 | 0,580 | 5608 050000 |
| 2 ½" | 16 | 0,740 | 5608 063000 |
| 3'' | 16 | 1,020 | 5608 075000 |
| 4'' | 10 | 1,440 | 5608 100000 |
Właściwości użytych materiałów i zastosowanie.
Złącze "Kamlok EN 14420" żeńskie typ DC, zaślepiające, z zapięciem bezpieczeństwa, wykonane ze stali szlachetnej (AISI 316), z czarną uszczelką z NBR.
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.
Uszczelka wykonana z NBR zwanego potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / tulei), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża (gładki króciec, bez karbów, w złączu typ C i typ E), gwintu i numeru części. Do części z gwintem wewnętrznym dodano płaskie uszczelnienie gwintu oraz gładki króciec do węża zgodny z normą EN 14420-7 / DIN 2828 do montażu z obejmami skorupowymi zgodnymi z normą EN 14420-3 / DIN 2817. Złącza typ C i typ E posiadają pierścień kołnierzowy, umożliwiający szczelniejszy zacisk obejmy skorupowej EN14420-3. Obejma wyposażona jest w zaczep za kołnierzem, zmniejszający ryzyko wyrwania się węża. Zaciski skorupowe wg. normy EN14420-3 stanowią oddzielną część złączy. Dzięki opływowej konstrukcji i osadzeniu śrub montażowych wewnątrz skorupy, zmniejszono ryzyko zranienia operatora.
Wzmocnione zapięcia bezpieczeństwa mają zapobiec niepożądanemu rozpięciu się złącza. Rozwiązanie to stosuje się najczęściej w przemyśle chemicznym i petrochemicznym, w celu zwiększenia bezpieczeństwa operatorów przewodów i środowiska naturalnego.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
rozmiar¾''
-
PN [bar]16
-
waga [kg]0,230
-
rozmiar1''
-
PN [bar]16
-
waga [kg]0,360
-
rozmiar1 ¼''
-
PN [bar]16
-
waga [kg]0,490
-
rozmiar1 ½''
-
PN [bar]16
-
waga [kg]0,530
-
rozmiar2''
-
PN [bar]16
-
waga [kg]0,580
-
rozmiar2 ½"
-
PN [bar]16
-
waga [kg]0,740
-
rozmiar3''
-
PN [bar]16
-
waga [kg]1,020
-
rozmiar4''
-
PN [bar]10
-
waga [kg]1,440
