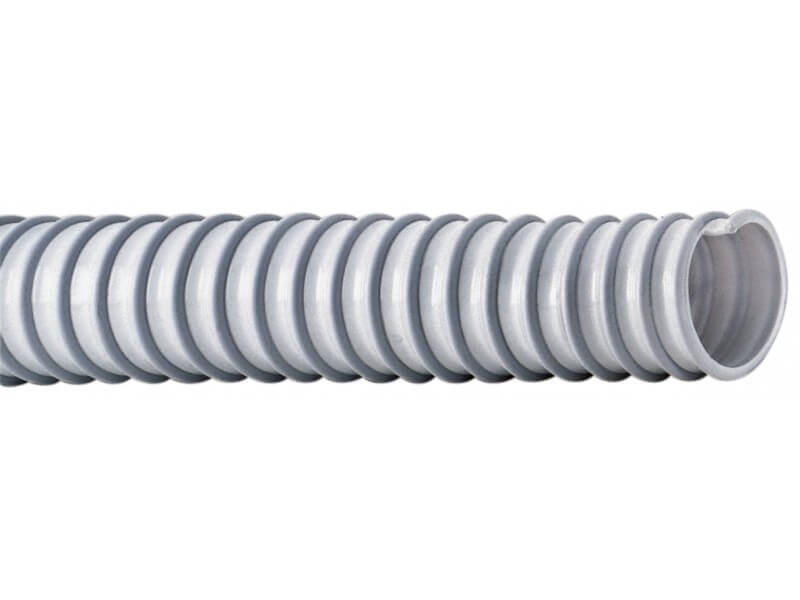

Wąż Wentylacyjny - do Wentylacji Powietrza - do Dymu, Kurzu - AIRFLEX - z Tworzywa Sztucznego - Ssący
Wąż AIRFLEX jest wężem do wentylacji, ssącym, z tworzywa sztucznego do powietrza, dymu, kurzu i oparów chemicznych, nadającym się również jako wąż ochronny do kabli.
Czytaj więcej >>| Norma: | EN ISO 1307:2008 |
| Zakres temperatur: | od -15°C do +60°C |
| Budowa: |
tworzywo sztuczne (PVC), szary z wbudowana spiralą z odpornego na uderzenia PVC, wewnątrz gładki, na zewnątrz falisty |
| Promień zgięcia: | 1 x średnica wewnętrzna |
- Nadruk: AIRFLEX®-WYMIAR
|
Ø wewn. węża [mm] |
Ø zewn. węża [mm] |
podciśnienie [bar] |
waga [kg/m] |
długość [m] | nr artykułu |
| 20 | 25 | 0,6 | 0,130 | 30 | 4500 020000 |
| 25 | 31 | 0,55 | 0,200 | 50 | 4500 025000 |
| 32 | 38 | 0,45 | 0,240 | 50 | 4500 032000 |
| 38 | 45 | 0,45 | 0,320 | 50 | 4500 038000 |
| 40 | 47 | 0,45 | 0,360 | 50 | 4500 040000 |
| 45 | 52 | 0,4 | 0,410 | 50 | 4500 045000 |
| 51 | 58 | 0,4 | 0,480 | 50 | 4500 050000 |
| 60 | 68 | 0,4 | 0,600 | 50 | 4500 060000 |
| 63 | 72 | 0,4 | 0,660 | 50 | 4500 063000 |
| 70 | 79 | 0,4 | 0,760 | 50 | 4500 070000 |
| 76 | 85 | 0,4 | 0,820 | 50 | 4500 075000 |
| 80 | 90 | 0,4 | 0,900 | 50 | 4500 080000 |
| 90 | 101 | 0,4 | 1,080 | 50 | 4500 090000 |
| 102 | 112 | 0,4 | 1,160 | 50 | 4500 100000 |
| 110 | 121 | 0,35 | 1,320 | 30 | 4500 110000 |
| 120 | 130 | 0,35 | 1,450 | 30 | 4500 120000 |
| 127 | 138 | 0,35 | 1,500 | 20 | 4500 125000 |
| 152 | 164 | 0,3 | 1,900 | 20 | 4500 150000 |
| 160 | 172 | 0,25 | 2,100 | 20 | 4500 160000 |
| 180 | 193 | 0,25 | 2,400 | 20 | 4500 180000 |
| 203 | 219 | 0,2 | 2,900 | 20 | 4500 200000 |
| 254 | 270 | 0,2 | 3,800 | 10 | 4500 250000 |
| 305 | 324 | 0,1 | 4,800 | 10 |
4500 300000 |
- Możliwe docinanie
Właściwości użytych materiałów i zastosowanie węża.
Wąż AIRFLEX® zbudowany jest z polichlorku winylu (PVC)
Ogólne właściwości materiałów:
Wąż POLYFLEX zbudowany z wysokiej jakości przeźroczystego polichlorku winylu (PVC) czyli jednego z najstarszych tworzyw sztucznych, które ze względu na swoje właściwości i nadal trwający rozwój badań nad jego właściwościami, pozostaje bardzo nowoczesnym i popularnym w przemyśle materiałem. Materiał wykazuje się odpornością na chemikalia a także na warunki atmosferyczne. Jest gładki, nie przewodzi prądu i słabo przewodzi ciepło, nadaje się do recyklingu. W czystej postaci to biały proszek o temperaturze mięknienia ok. 80 °C. Materiał odporny na działanie rozcieńczonych kwasów: solnego, siarkowego i azotowego oraz m.in. rozcieńczonych wodorotlenków sodu i potasu (ługi), olejów, wody, amoniaku, alkoholu i benzyny. PVC nie jest odporne na działanie m.in.: ciekłych chlorowców, które rozpuszczają materiał, estrów, ketonów, chlorowanych węglowodorów i węglowodorów aromatycznych, które potrafią rozpuścić materiał, lakiery rozpuszczalnikowe, w tym przede wszystkim: tetrahydrofuran i cykloheksanon.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla PVC. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Zakres norm:
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
Zastosowanie:
Wąż ssący AIRFLEX® jest przeznaczony przede wszystkim do odsysania powietrza, gazu, dymu, pyłu i oparów chemicznych w systemach odciągowych. Wąż nadaje się także jako bezciśnieniowy odpływ wody kondensacyjnej w klimatyzatorach i systemach chłodzenia oraz jako wąż ochronny do przewodów elektrycznych. Dzięki swojej budowie wąż jest bardzo elastyczny i odporny na załamania.Uwaga! Wąż nieodporny na iskry i odpryski spawalnicze, nie nadaje się do ochrony przewodów spawalniczych i nie powinien być montowany przy urządzeniach tego typu.

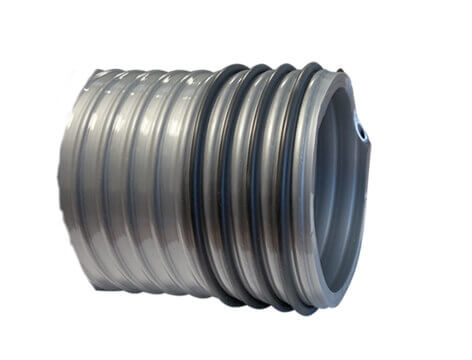

UWAGA! W celu poprawnego montażu obejm i złączek na wężach ze spiralnym wykończeniem, zaleca się stosowanie gumowego sznurka. Pozwoli to uszczelnić i wzmocnić mocowania złączy na wężu. Dla przykładu CORD wykonany z NBR-u, zamocowany na spiralnej końcówce węża z PCV.
Dostępne warianty produktu:
-
Ø wewn. węża [mm]20
-
Ø zewn. węża [mm]25
-
podciśnienie [bar]0,6
-
waga [kg/m]0,130
-
długość [m]30
-
Ø wewn. węża [mm]25
-
Ø zewn. węża [mm]31
-
podciśnienie [bar]0,55
-
waga [kg/m]0,200
-
długość [m]50
-
Ø wewn. węża [mm]32
-
Ø zewn. węża [mm]38
-
podciśnienie [bar]0,45
-
waga [kg/m]0,240
-
długość [m]50
-
Ø wewn. węża [mm]38
-
Ø zewn. węża [mm]45
-
podciśnienie [bar]0,45
-
waga [kg/m]0,320
-
długość [m]50
-
Ø wewn. węża [mm]40
-
Ø zewn. węża [mm]47
-
podciśnienie [bar]0,45
-
waga [kg/m]0,360
-
długość [m]50
-
Ø wewn. węża [mm]45
-
Ø zewn. węża [mm]52
-
podciśnienie [bar]0,4
-
waga [kg/m]0,410
-
długość [m]50
-
Ø wewn. węża [mm]51
-
Ø zewn. węża [mm]58
-
podciśnienie [bar]0,4
-
waga [kg/m]0,480
-
długość [m]50
-
Ø wewn. węża [mm]60
-
Ø zewn. węża [mm]68
-
podciśnienie [bar]0,4
-
waga [kg/m]0,600
-
długość [m]50
-
Ø wewn. węża [mm]63
-
Ø zewn. węża [mm]72
-
podciśnienie [bar]0,4
-
waga [kg/m]0,660
-
długość [m]50
-
Ø wewn. węża [mm]70
-
Ø zewn. węża [mm]79
-
podciśnienie [bar]0,4
-
waga [kg/m]0,760
-
długość [m]50
-
Ø wewn. węża [mm]76
-
Ø zewn. węża [mm]85
-
podciśnienie [bar]0,4
-
waga [kg/m]0,820
-
długość [m]50
-
Ø wewn. węża [mm]80
-
Ø zewn. węża [mm]90
-
podciśnienie [bar]0,4
-
waga [kg/m]0,900
-
długość [m]50
-
Ø wewn. węża [mm]90
-
Ø zewn. węża [mm]101
-
podciśnienie [bar]0,4
-
waga [kg/m]1,080
-
długość [m]50
-
Ø wewn. węża [mm]102
-
Ø zewn. węża [mm]112
-
podciśnienie [bar]0,4
-
waga [kg/m]1,160
-
długość [m]50
-
Ø wewn. węża [mm]110
-
Ø zewn. węża [mm]121
-
podciśnienie [bar]0,35
-
waga [kg/m]1,320
-
długość [m]30
-
Ø wewn. węża [mm]120
-
Ø zewn. węża [mm]130
-
podciśnienie [bar]0,35
-
waga [kg/m]1,450
-
długość [m]30
-
Ø wewn. węża [mm]127
-
Ø zewn. węża [mm]138
-
podciśnienie [bar]0,35
-
waga [kg/m]1,500
-
długość [m]20
-
Ø wewn. węża [mm]152
-
Ø zewn. węża [mm]164
-
podciśnienie [bar]0,3
-
waga [kg/m]1,900
-
długość [m]20
-
Ø wewn. węża [mm]160
-
Ø zewn. węża [mm]172
-
podciśnienie [bar]0,25
-
waga [kg/m]2,100
-
długość [m]20
-
Ø wewn. węża [mm]180
-
Ø zewn. węża [mm]193
-
podciśnienie [bar]0,25
-
waga [kg/m]2,400
-
długość [m]20
-
Ø wewn. węża [mm]203
-
Ø zewn. węża [mm]219
-
podciśnienie [bar]0,2
-
waga [kg/m]2,900
-
długość [m]20
-
Ø wewn. węża [mm]254
-
Ø zewn. węża [mm]270
-
podciśnienie [bar]0,2
-
waga [kg/m]3,800
-
długość [m]10
-
Ø wewn. węża [mm]305
-
Ø zewn. węża [mm]324
-
podciśnienie [bar]0,1
-
waga [kg/m]4,800
-
długość [m]10
