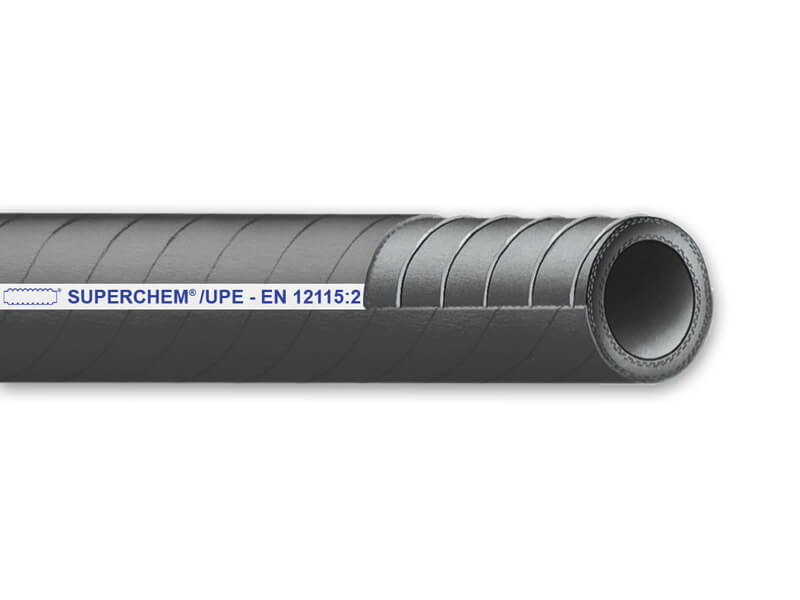

Wąż do Chemii - do Substancji Chemicznych - Superchem ® / UPE / EN - Guma EPDM/UPE - Ssąco-Tłoczny - Antystatyczny
Wąż SUPERCHEM / UPE / EN jest wężem do substancji chemicznych, gumowym, ssąco-tłocznym, który można stosować do różnych rodzajów środków chemicznych, węglowodorów, kwasów i ługów. Antystatyczny, może być stosowany w różnych strefach ATEX.
Czytaj więcej >>| Norma: | EN 12115 i TRbF 131 część 2 punkt 5.5 |
| Ciśnienie robocze: | 16 bar |
| Ciśnienie rozrywające: | 64 bar |
| Podciśnienie: | 0,9 bar |
| Temperatura pracy: |
od -35°C do +95°C w zależności od medium |
| Oporność elektryczna: | <106Ω |
| Wewnętrzna powłoka: | UPE, gładka, przewodząca elektrycznie |
| Zewnętrzna powłoka: |
EPDM, czarny, wzór materiału, odporny na ścieranie i warunki atmosferyczne |
| Wkładki: |
ze spiralą z drutu stalowego i 2 skrzyżowanymi linkami miedzianymi |
- Nadruk: SUPERCHEM ® UPE - EN 12115 UPE - SD - Ø WEWNĘTRZNA WP 16 BAR - Ω/T - TRBF 131/T2 § 5.5 KWARTAŁ/ROK
|
Ø wewn. węża [mm] |
ścianka [mm] |
Ø zewn. węża [mm] |
promień gięcia [mm] | długość [m] | nr artykułu |
| 19 | 6 | 31 | 187 | 40 | 3805 019000 |
| 25 | 6 | 37 | 225 | 40 | 3805 025000 |
| 32 | 6 | 44 | 262 | 40 | 3805 032000 |
| 38 | 6,5 | 51 | 337 | 40 | 3805 038000 |
| 50 | 8 | 66 | 412 | 40 | 3805 050000 |
| 63 | 8 | 79 | 450 | 40 | 3805 063000 |
| 75 | 8 | 91 | 525 | 40 | 3805 075000 |
| 100 | 8 | 116 | 675 | 20 |
3805 100000 |
- Możliwe docinanie
Właściwości użytych materiałów i zastosowanie węża.
Wąż SUPERCHEM®/UPE/EN wykonany jest po wewnętrznej stronie z usieciowanego polietylenu (UPE) (cross-linked polyethylene) a z zewnątrz z gumy EPDM.
Ogólne właściwości materiałów:
UPE (Usieciowany polietylen, ang. cross-linked polyethylene) to tworzywo sztuczne używane m. in. do zastosowań związanych z gazem ziemnym i ropą, transportem chemicznym oraz transportem ścieków i szlamów. Jego właściwości zmieniają się wraz ze stopniem usieciowania polimerów w procesie produkcji. Charakteryzuje się m. in. odpornością na ścieranie i pękanie naprężeniowe. Materiał wykazuje dużą stabilność chemiczną i odporność na rozpuszczanie. Materiał ten jest mało odporny na promieniowanie UV.
EPDM (terpolimer etylenowo-propylenowo-dienowy) to materiał charakteryzujący się m.in. zdolnością do odwracalnej deformacji pod wpływem sił mechanicznych. Guma ta jest odporna na działanie warunków atmosferycznych m.in. na ozon, wodę (zimną i gorącą), wysoką temperaturę oraz jest elastyczna w temperaturze do -30°C. Materiał jest odporny na działanie większości detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli. Nie jest odporny na działanie smarów i olejów mineralnych, węglowodorów alifatycznych, aromatycznych i chlorowanych.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla UPE/XLPE oraz EPDM dla warunków zewnętrznych. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem.
W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi. W przypadku węży do przesyłu agresywnych substancji chemicznych, istotny dla odporności przewodu może się okazać każdy składnik medium, nawet występujący w niskim stężeniu, który może spowodować uszkodzenie węża.
W trakcie użytkowania, należy pamiętać o różnych objawach uszkodzenia węży, takich jak:
- rozpuszczanie się, gdy materiał ze ścianek przenika do medium zmieniając jego właściwości, np. kolor
- zmiana parametrów fizycznych, gdy wąż zaczyna sztywnieć, twardnieć
- "puchnięcie", gdy medium wchodzi w reakcję ze ścianką węża, powodując zwiększenie się jej objętości
- szybkie "parcenie", czyli przyspieszone starzenie się gumy, gdy traci ona swoją elastyczność i zaczyna się kruszyć.
Po zaobserwowaniu, któregokolwiek z takich objawów, wąż należy wyłączyć absolutnie z eksploatacji w celu uniknięcia uszkodzenia mienia i zdrowia operatorów,
Wąż SUPERCHEM®/UPE/EN nie nadaje się do zanurzania w transportowanym medium, gdyż jego zewnętrzna warstwa może ulec uszkodzeniu.
Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony. Materiały z których wykonano wąż CARBOCORD®/EN są przewodzące elektrycznie. Budowa węża pozwala naładowaną elektryczność statyczną bezpiecznie rozładowywać, dzięki czemu wąż może być stosowany w różnych strefach ATEX.
Zakres norm:
W normie EN 12115:2011 określono wymagania dotyczące przewodów, składających się z węży wykonanych z gumy lub z tworzyw termoplastycznych oraz z końcówek wykonanych z metalu, przeznaczonych do przesyłania ciekłych lub gazowych chemikaliów pod ciśnieniem roboczym nie większym niż 10 bar, o temperaturze od -20°C do +65°C. Norma posiada załącznik informacyjny G z wykazem materiałów na warstwę wewnętrzną odpornych na działanie określonych substancji chemicznych.
Norma TRbF 131, część 2 § 5.5 dotyczy sposobu badania odporności węża wystawionego na próbę ogniową i parametrów, które musi spełniać.
Zastosowanie:
SUPERCHEM®/UPE/EN to wysokiej jakości wąż ssawno-tłoczny, dzięki czemu wąż nadaje się do transportu dużej ilości kwasów, zasad, soli, materiałów organicznych (alkohol, estry, ketony itp.), węglowodorów aromatycznych i innych chemikaliów. Wąż jest niezwykle elastyczny i spełnia wszystkie wymagania normy EN12115:2011 dotyczące promienia gięcia, ogniotrwałości, wydłużenia, współczynnika bezpieczeństwa ciśnienia rozrywającego 1:4, oporności elektrycznej itp. Wąż jest wyposażony w podwójnie skrzyżowaną warstwę UPE 0,2 mm, dzięki czemu istnieje bardzo małe prawdopodobieństwo, że medium przeniknie do rury. Dzięki temu wąż wyróżnia się spośród wielu innych produktów dostępnych na rynku doskonałą trwałością i zapewnieniem wysokiego progu bezpieczeństwa pracy.
Dostępne warianty produktu:
-
Ø wewn. węża [mm]19
-
ścianka [mm]6
-
Ø zewn. węża [mm]31
-
promień gięcia [mm]187
-
długość [m]40
-
Ø wewn. węża [mm]25
-
ścianka [mm]6
-
Ø zewn. węża [mm]37
-
promień gięcia [mm]225
-
długość [m]40
-
Ø wewn. węża [mm]32
-
ścianka [mm]6
-
Ø zewn. węża [mm]44
-
promień gięcia [mm]262
-
długość [m]40
-
Ø wewn. węża [mm]38
-
ścianka [mm]6,5
-
Ø zewn. węża [mm]51
-
promień gięcia [mm]337
-
długość [m]40
-
Ø wewn. węża [mm]50
-
ścianka [mm]8
-
Ø zewn. węża [mm]66
-
promień gięcia [mm]412
-
długość [m]40
-
Ø wewn. węża [mm]63
-
ścianka [mm]8
-
Ø zewn. węża [mm]79
-
promień gięcia [mm]450
-
długość [m]40
-
Ø wewn. węża [mm]75
-
ścianka [mm]8
-
Ø zewn. węża [mm]91
-
promień gięcia [mm]525
-
długość [m]40
-
Ø wewn. węża [mm]100
-
ścianka [mm]8
-
Ø zewn. węża [mm]116
-
promień gięcia [mm]675
-
długość [m]20
