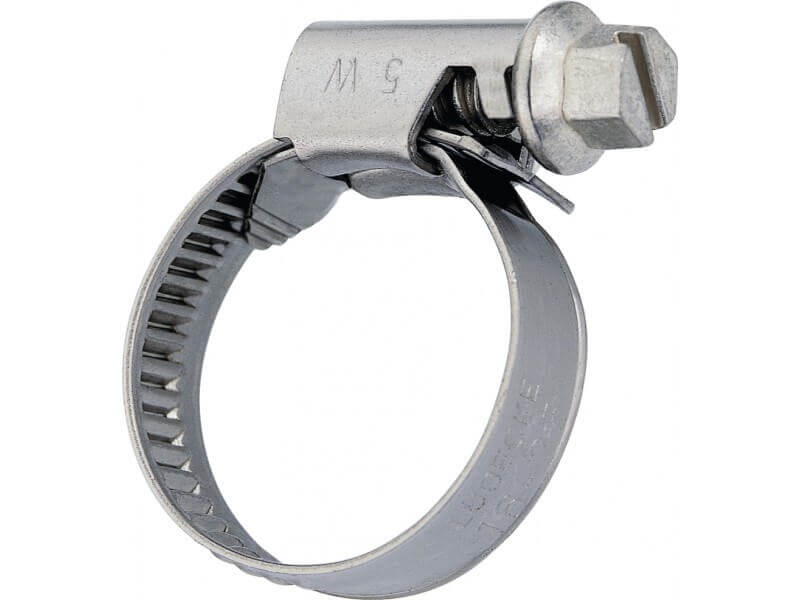

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

Norma: DIN 3017. Materiał: stal szlachetna W5. Medium: agresywne media. Rozmiar klucza: SW 7 dla HSE 12 SW 6.

Norma: DIN 3017
Materiał: stal szlachetna W5
Medium: agresywne media
Rozmiar klucza: SW 7 dla HSE 12 SW 6

zakres ściskania [mm]	szerokość taśmy [mm]	moment obrotowy [Nm]	grubość taśmy	B [mm]	h	L	waga [g]	nr artykułu
8 - 12	8	1,5	0,7	10,5	9,5	17	6	HSE 12
8 - 16	9	2 + 0,5	0,8	14	14,5	21	11	HSE 16
12 - 20	9	2 + 0,5	0,8	14	14,5	24	13	HSE 20
16 - 25	9	3 + 0,5	0,8	14	14,5	24	14	HSE 25
20 - 32	9	3 + 0,5	0,8	14	14,5	24	15	HSE 32
25 - 40	9	3 + 0,5	0,8	14	14,5	26	18	HSE 40
32 - 50	9	3 + 0,5	0,8	14	14,5	26	18	HSE 50
40 - 60	9	3 + 0,5	1,0	14	14,5	26	20	HSE 60
50 - 70	9	3 + 0,5	1,0	14	14,5	26	21	HSE 70
60 - 80	9	3 + 0,5	1,0	14	14,5	26	23	HSE 80
70 - 90	9	3 + 0,5	1,0	14	14,5	26	25	HSE 90
80 - 100	9	3 + 0,5	1,0	14	14,5	26	28	HSE 100

Dostępne warianty produktu:

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 12

zakres ściskania [mm]

8 - 12
szerokość taśmy [mm]

8
moment obrotowy [Nm]

1,5
grubość taśmy

0,7
B [mm]

10,5
h

9,5
L

17
waga [g]

6

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 16

zakres ściskania [mm]

8 - 16
szerokość taśmy [mm]

9
moment obrotowy [Nm]

2 + 0,5
grubość taśmy

0,8
B [mm]

14
h

14,5
L

21
waga [g]

11

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 20

zakres ściskania [mm]

12 - 20
szerokość taśmy [mm]

9
moment obrotowy [Nm]

2 + 0,5
grubość taśmy

0,8
B [mm]

14
h

14,5
L

24
waga [g]

13

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 25

zakres ściskania [mm]

16 - 25
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

0,8
B [mm]

14
h

14,5
L

24
waga [g]

14

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 32

zakres ściskania [mm]

20 - 32
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

0,8
B [mm]

14
h

14,5
L

24
waga [g]

15

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 40

zakres ściskania [mm]

25 - 40
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

0,8
B [mm]

14
h

14,5
L

26
waga [g]

18

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 50

zakres ściskania [mm]

32 - 50
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

0,8
B [mm]

14
h

14,5
L

26
waga [g]

18

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 60

zakres ściskania [mm]

40 - 60
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

1,0
B [mm]

14
h

14,5
L

26
waga [g]

20

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 70

zakres ściskania [mm]

50 - 70
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

1,0
B [mm]

14
h

14,5
L

26
waga [g]

21

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 80

zakres ściskania [mm]

60 - 80
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

1,0
B [mm]

14
h

14,5
L

26
waga [g]

23

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 90

zakres ściskania [mm]

70 - 90
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

1,0
B [mm]

14
h

14,5
L

26
waga [g]

25

Opaska Zaciskowa - ze Stali Szlachetnej W5 - DIN 3017 - Typ HSE - LUDECKE

nr artykułu

HSE 100

zakres ściskania [mm]

80 - 100
szerokość taśmy [mm]

9
moment obrotowy [Nm]

3 + 0,5
grubość taśmy

1,0
B [mm]

14
h

14,5
L

26
waga [g]

28
