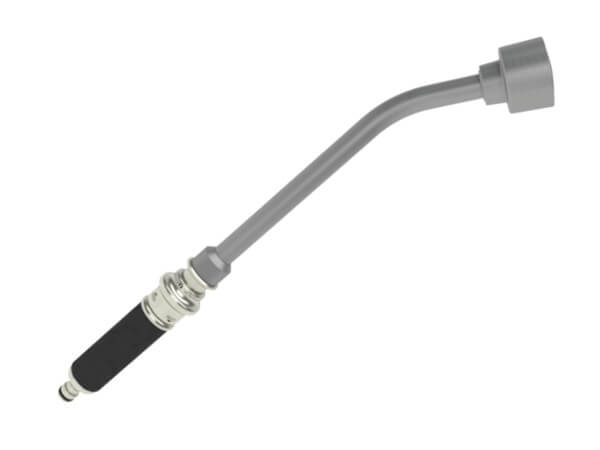

Lanca do Podlewania z Wtykiem do Szybkozłączki - Typ GG WS - DN 9 - Water Profi - LUDECKE
Lanca do nawadniania WATER PROFI z wtykiem szybkozłączki kompatybilnym z popularnymi systemami ogrodowymi, o budowie modułowej, wykonana z mosiądzu niklowanego, aluminium, miękkiego PVC z uszczelką FKM. Możliwość regulacji strumienia wody, ergonomiczna budowa i wygodna obsługa zaworu. Stosowana do profesjonalnego nawadniania i podlewania wodą w rolnictwie, zwłaszcza w sadownictwie, ogrodnictwie i uprawach szklarniowych. Sprawdza się w ogrodnictwie przydomowym, w garażach, obejściach oraz w wielu innych gałęziach gospodarki. Stosowana również w przemyśle i rzemiośle przy utrzymaniu czystości trudno dostępnych miejsc.
Czytaj więcej >>- Ciśnienie pracy: 16 bar.
- Uszczelnienie: FKM.
- Materiał uchwytu: PCV.
- Gwint: ISO 228.
- Materiał korpusu: Mosiądz, Aluminium oraz mosiądz niklowany.
- Materiał części przesuwanej: Aluminium powlekane.
|
D [mm] |
Ø otworów [mm] |
długość rury [mm] |
długość całkowita [mm] |
nr artykułu |
| 30 | 1,0 | 400 | 600 | GG 403010 WS |
| 30 | 1,0 | 600 | 800 | GG 603010 WS |
| 30 | 1,0 | 900 | 1100 | GG 903010 WS |
| 52 | 0,7 | 400 | 600 | GG 405207 WS |
| 52 | 0,7 | 600 | 800 | GG 605207 WS |
| 52 | 0,7 | 900 | 1100 | GG 905207 WS |
| 52 | 1,0 | 400 | 600 | GG 405210 WS |
| 52 | 1,0 | 600 | 800 | GG 605210 WS |
| 52 | 1,0 | 900 | 1100 | GG 905210 WS |
- D - średnica głowicy [mm].
- * - dawniej WATER PROFI miało nazwę WATER STAR
Właściwości użytych materiałów i zastosowanie.
Lanca do nawadniania z wtykiem szybkozłączki WaterProfi wykonana z mosiądzu (MS 58) niklowanego z elementami z aluminium niklowanego, miękkiego PVC i uszczelnieniem z FKM (Vitonu).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.
Pokrycie rączki z wysokiej jakości polichlorku winylu (PVC) czyli jednego z najstarszych tworzyw sztucznych, które ze względu na swoje właściwości i nadal trwający rozwój badań nad jego właściwościami, pozostaje bardzo nowoczesnym i popularnym w przemyśle materiałem. Materiał wykazuje się odpornością na chemikalia a także na warunki atmosferyczne. Jest gładki, nie przewodzi prądu i słabo przewodzi ciepło, nadaje się do recyklingu. Właśnie jego właściwości termoizolacyjne, powodują, iż materiał ten doskonale sprawdza się jako okrycie rączki.
Zastosowanie
Lance do podlewania z serii WaterProfi przeznaczone są przede wszystkim do transportu wody w przemysłowych, rolniczych czy przydomowych instalacjach wodnych. Lanca GG WS jest w pełni modułowym urządzeniem, wyposażonym w zależności od modelu w głowice różnych wymiarów, różnej długości rurę przedłużającą, ergonomiczny uchwyt z wygodnym zaworem regulacji przepływu oraz przyłączem wtykowym do szybkozłączek ogrodowych Water Profi DN 9, kompatybilnym z popularnymi szybkozłączami ogrodowymi GEKA, REHAU czy GARDENA. Wewnątrz rączki zamontowano wymienne sitko, które zabezpiecza urządzenie przed zanieczyszczeniami i brudem. Urządzenie jest bardzo proste w obsłudze dzięki ergonomicznej rączce, oraz dostępnym pod kciukiem systemem regulacji przepływu. Poniżej instrukcja obsługi:
| Prosta regulacja przepływu kciukiem. | |
 |
 |
| Aby zwiększyć przepływ, wystarczy popchnąć we wskazanym kierunku wskazany pierścień. | W celu zmniejszenia strumienia, wystarczy wskazany pierścień przesunąć do siebie. |
Szybkozłączki z serii WaterProfi o rozmiarze DN 9 przeznaczone są przede wszystkim do transportu wody w przemysłowych, rolniczych czy przydomowych instalacjach wodnych. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Lance te znajdą szerokie zastosowanie w wielu gałęziach przemysłu, a zwłaszcza w rolnictwie i ogrodnictwie. System ten doskonale sprawdzi się również w przydomowych i przyhotelowych ogrodach, garażach, ogródkach działkowych i rekreacyjnych, czy do utrzymania porządku w przemyśle i rzemiośle przy myciu w trudno dostępnych miejscach. Przeznaczony jest tylko i wyłącznie do zasilania wodą.
Dzięki zastosowaniu wtyku szybkozłączki Water Profi DN9, lancę można łatwo zaadaptować do wielu popularnych instalacji nawadniających, opartych na systemach szybkozłączek GEKA, REHAU czy GARDENA, z którymi wtyk jest kompatybilny.
Lanca dostępna jest również z przyłączem kłowym 40 mm typu GEKA >>> , lub przyłączem gwintowanym >>>
Dostępne warianty produktu:
-
D [mm]30
-
Ø otworów [mm]1,0
-
długość rury [mm]400
-
długość całkowita [mm]600
-
D [mm]30
-
Ø otworów [mm]1,0
-
długość rury [mm]600
-
długość całkowita [mm]800
-
D [mm]30
-
Ø otworów [mm]1,0
-
długość rury [mm]900
-
długość całkowita [mm]1100
-
D [mm]52
-
Ø otworów [mm]0,7
-
długość rury [mm]400
-
długość całkowita [mm]600
-
D [mm]52
-
Ø otworów [mm]0,7
-
długość rury [mm]600
-
długość całkowita [mm]800
-
D [mm]52
-
Ø otworów [mm]0,7
-
długość rury [mm]900
-
długość całkowita [mm]1100
-
D [mm]52
-
Ø otworów [mm]1,0
-
długość rury [mm]400
-
długość całkowita [mm]600
-
D [mm]52
-
Ø otworów [mm]1,0
-
długość rury [mm]600
-
długość całkowita [mm]800
-
D [mm]52
-
Ø otworów [mm]1,0
-
długość rury [mm]900
-
długość całkowita [mm]1100
