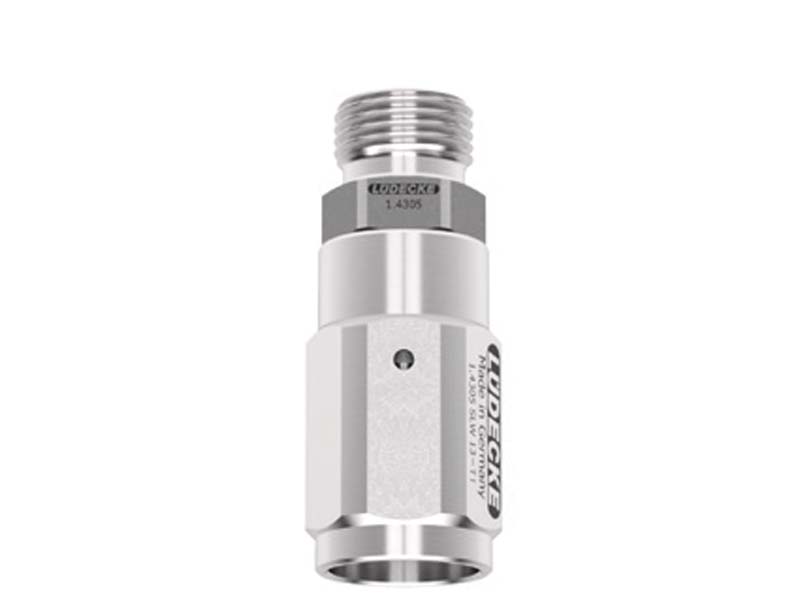

Krócicec do Węża z Nakrętką Zaciskową i Gwintem Zewnętrznym - Higieniczne Połączenie Śrubowe Clean Connect - do Pistoletów - LUDECKE
Złącze skręcane CleanConnect z króćcem do węża, gwintem zewnętrznym ze stożkiem wewnętrznym 60˚ oraz nakrętką zaciskową na wąż. Wykonane ze stali szlachetnej. Stosowane do połączeń węży w instalacjach do mycia przemysłowego w przemyśle spożywczym, do mycia agresywnymi środkami myjącymi.
Czytaj więcej >>- Materiał wykonania: stal szlachetna 1.4305.
- Maksymalna temp. pracy: +95˚C.
- Ciśnienie robocze: 35 bar.
- Medium: woda ze środkami myjącymi i para
- Gwint: ISO 228.
| gwint | SLW |
L |
SW |
długość gwintu |
długość króćca [mm] |
SW1 |
przelot |
waga [g] |
nr artykułu |
| G 1/2'' | 13 | 71 | 22 | 25 | 14 | 27 | 10 | 168 | TAE 1213 TQ-... |
| G 3/4" | 19 | 73,5 | 27 | 25 | 16 | 32 | 13 | 245 | TAE 3419 TQ-... |
- Uwaga! Pełny numer artykułu dostępny po wcześniejszej konsultacji z naszym działem technicznym - potrzebne szczegółowe dane techniczne zastosowanego węża.
Właściwości użytych materiałów i zastosowanie.
Króciec do węża z gwintem zewnętrznym oraz nakrętką zaciskową na wąż, wykonany ze stali szlachetnej.
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Stal 1.4305 według normy EN 10088 (AISI 303) to austenityczna stal chromowo-niklowa stopiona z siarką. Nie jest odporna na kwasowe środowisko, w którym znajduje się chlor, ponieważ może to spowodować korozję szczelinową materiału. W stopie tym znajduje się oprócz żelaza, od 17 do 19% chromu, od 8 do 10% niklu, do 2 % molibdenu, do 1 % miedzi, krzemu i śladowe ilości siarki, węgla i azotu.
Zastosowanie
Złącza skręcane CleanConnect poleca się do stosowania przy instalacjach zasilających urządzenia (np pistolety, lance czy sikawki) przeznaczone do czyszczeniu środkami myjącymi, lub wykorzystujące wysokie ciśnienie gorącej wody. Element z króćcem do węża, nakrętką zaciskową na wąż oraz gwintem zewnętrznym z wewnętrznym stożkiem 60º. Stosowane głównie do połączeń stałych, nie wymagających częstego rozłączania, przede wszystkim węży. Zastosowanie nakrętki na wąż, stanowi alternatywę dla połączeń zabezpieczonych jednorazową tuleją zaciskową, a w razie awarii przewodu, nie wymaga wymiany całego złącza, które można w razie potrzeby zdemontować i zamontować ponownie na nowym wężu.
Dzięki zastosowaniu wytrzymałej i odpornej na wiele czynników stali szlachetnej, złącza są polecane do przesyłu ciekłych mediów z czynnikiem myjącym (również gorącym) do zastosowania w wymagających wysokiej higieny warunkach technologicznych w przemyśle spożywczym. Nadają się do czyszczenia znajdujących się w cyklu produkcyjnym blatów, maszyn i całych pomieszczeń, które muszą być dokładnie i regularnie myte. Znajdą zastosowanie w przetwórstwie spożywczym, rzeźniach i ubojniach, w placówkach masowego żywienia, stołówkach i jadłodajniach, w których stawiane są wysokie wymogi sanitarne.
Dostępne warianty produktu:
-
gwintG 1/2''
-
SLW13
-
L71
-
SW22
-
długość gwintu25
-
długość króćca [mm]14
-
SW127
-
przelot10
-
waga [g]168
-
gwintG 3/4"
-
SLW19
-
L73,5
-
SW27
-
długość gwintu25
-
długość króćca [mm]16
-
SW132
-
przelot13
-
waga [g]245
