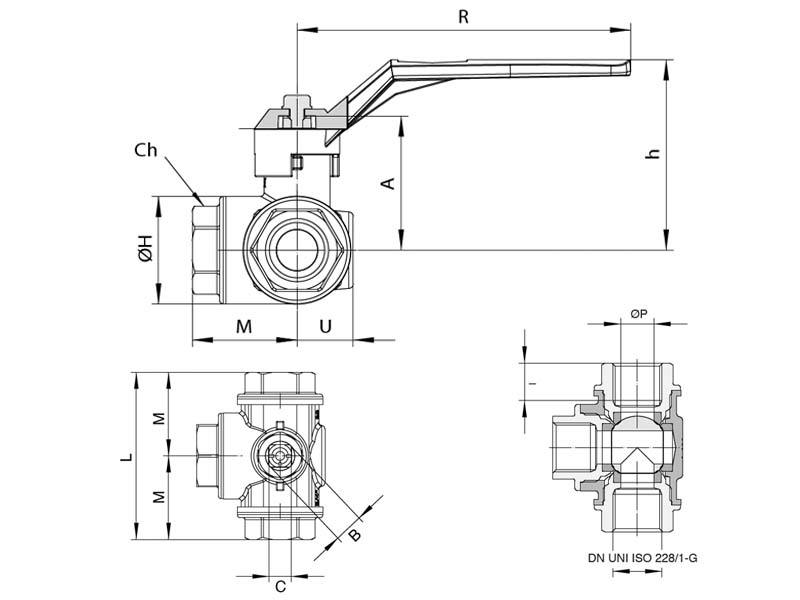

Wymiary i rysunek:

Zastosowania:

Zawór kulowy to typ zaworu używanego do regulacji przepływu cieczy i gazów poprzez obrót elementu kulistego z otworem wewnątrz. Główną zaletą zaworu kulowego jest możliwość szybkiego otwierania i zamykania przepływu przy minimalnym oporze. Zawory te są cenione za ich trwałość i dobrą uszczelnienie nawet po wielu cyklach otwierania i zamykania, co czyni je popularnym wyborem w wielu aplikacjach przemysłowych i domowych.

We wnętrzu korpusu znajduje się kulista zapora (nazywana po prostu "kulą"), która ma otwór przelotowy. Pozycja tej kuli decyduje o stanie zaworu (otwarty/zamknięty). Kula jest połączona z dźwignią lub innym mechanizmem sterującym na zewnątrz zaworu. Obrót dźwigni o 90 stopni powoduje, że otwór w kuli ustawia się równolegle lub prostopadle do kierunku przepływu płynu w zaworze. Kiedy otwór jest równoległy do przepływu, zawór jest otwarty, a płyn może przepływać. Kiedy otwór jest prostopadły, przepływ jest zablokowany, a zawór jest zamknięty. Wokół kuli znajduje się uszczelnienie, które zapobiega wyciekom medium z zaworu. W pozycji otwartej płyn przepływa przez otwór w kuli z minimalnym oporem, co umożliwia efektywny przepływ. W pozycji zamkniętej przepływ jest całkowicie zablokowany. W przypadku zaworów trójdrożnych typu T, lista możliwych ułożeń przepływu medium, znajduje się na schemacie poniżej.

Zawory kulowe są wybierane ze względu na ich prostotę konstrukcji, niezawodność i łatwość obsługi. Są one szczególnie przydatne w aplikacjach, gdzie potrzebne jest szybkie otwieranie i zamykanie przepływu. Ich odporność na zanieczyszczenia sprawia, że są doskonałym wyborem w aplikacjach przemysłowych, a także w różnego rodzaju instalacjach przesyłowych. Zawór stosowany jest do przesyłu nieagresywnych cieczy i gazów.

Instrukcja obsługi typ T:

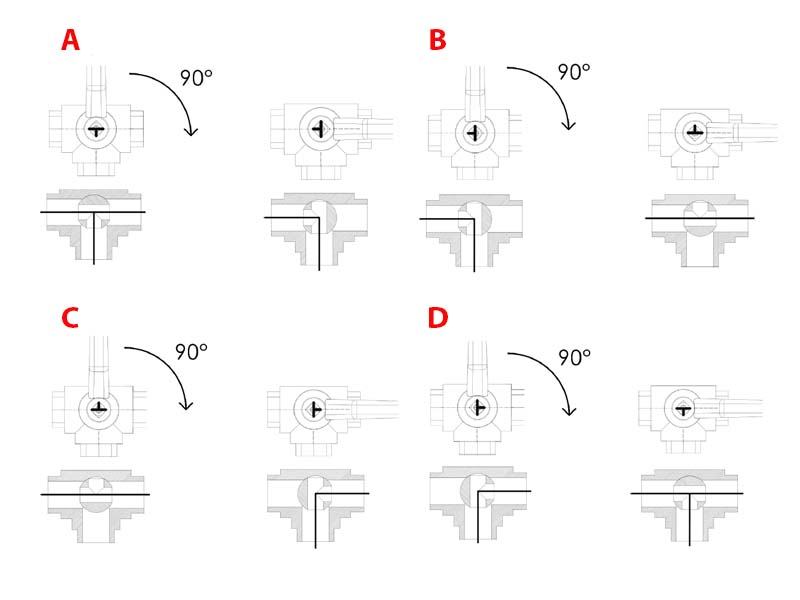

Powyższa ilustracja, przedstawia 4 konfiguracje ustawienia przepływu za pomocą rączki w zaworze trójdrożnym typu T. Należy zwrócić uwagę, że w zaworach tego typu, rączka pracuje tylko w dwóch pozycjach, dlatgo przed jej montażem, należy upewnić się, w jaki sposób zmiana pozycji rączki o 90º zmieni kierunek przepływu medium w zaworze. Aby zmienić kongifurację, należy zdemontować rączkę i zamocować ją ponownie w pozycji wyjściowej.

Właściwości użytych materiałów i konstrukcja zaworu.

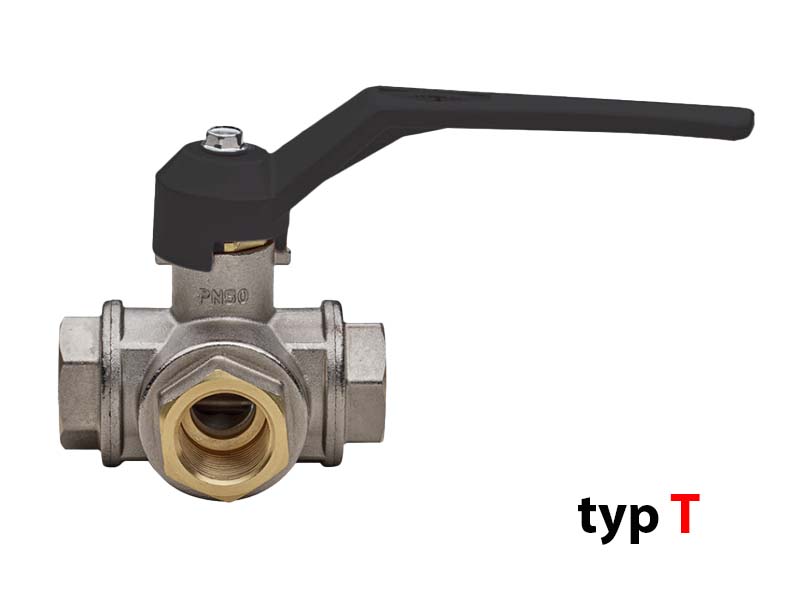

Kulowy zawór trójdrożny typ T z mosiądzu, z uszczelnieniem z PTFE i FKM.

1) Materiał korpusu: Mosiądz CW617N-UNI EN 12165

2) Materiał gwintu: Mosiądz CW617N-UNI EN 12165

3) Kula: Mosiądz CW617N-UNI EN 12165

4) Trzpień zaworu: Mosiądz CW614N-UNI EN 12164

5) Nakrętka dławicowa: Mosiądz CW614N-UNI EN 12164

6) Rączka: Aluminimu EN-AC 46100 EN 1706

7) Uszczelnienie kuli: PTFE

8) Uszczelnie O-ring: FKM

9) Śruba: stal ocynkowana

Ogólne właściwości materiałów:

Politetrafluoroetylen czyli PTFE to polimer fluorowy, który otrzymuje się poprzez polimeryzację tetrafluoroetylenu. Materiał powszechnie znany pod nazwą handlową teflon, ale również polyflon czy tarflen. Jest termoplastem o wysokiej sprawności i właściwościach semikrystalicznych. Materiał ten uważa się za jeden z najbardziej stabilnych termicznie, wyróżnia się bardzo dużą odpornością na działanie niemal każdego znanego pierwiastka, związku chemicznego czy rozpuszczalnika. Stosowany jest między innymi do wyrobu aparatury chemicznej, do budowy maszyn, w kriotechnice, technice filtracyjnej, medycznej czy w przemyśle spożywczym.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont.Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.
