Przemysłowe złącza w systemie GUILLEMIN:

System „Guillemin”, to system złączy we francuskim standardzie, zwanych w Polsce również jako „złącza francuskie”.

Charakteryzują się budową symetryczną w części przyłączeniowej, tzn. nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów złącza. Posiadają dwa zaczepy i obrotowy pierścień blokujący. Aby zamknąć złącze, jego dwie symetryczne połówki z dwoma zaczepami łączy się ze sobą poprzez ich przyłożenie uszczelkami do siebie i obrócenie obu pierścieni blokujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie blokujące (ryglujące) o 90°.

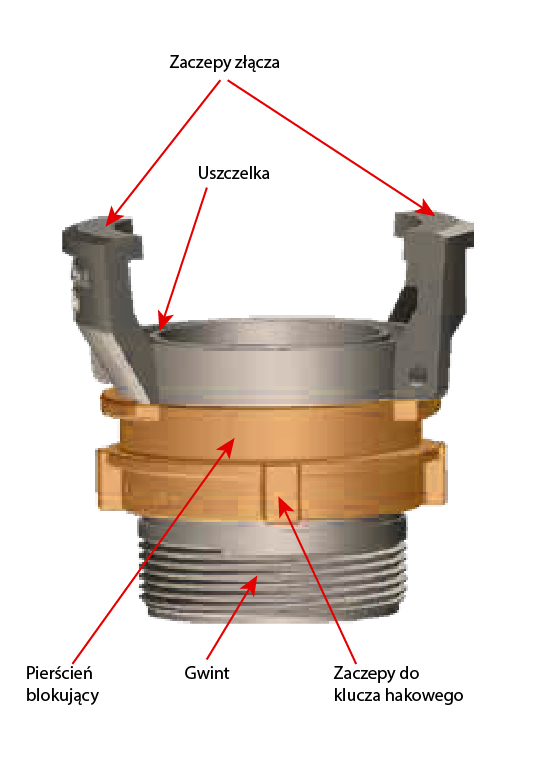

Budowa przykładowego złącza w systemie GUILLEMAIN, z gwintem zewnętrznym, ze wskazaniem opisanych elementów złącza.

Złącza GUILLEMAIN, są jedynym symetrycznym rozwiązaniem przemysłowym, które jest zgodne z serią norm przemysłowych EN 14420. Złącza te, można szybko i bezpiecznie łączyć, bez zwracania uwagi na stronę wtykową czy gniazdową, z czym mamy do czynienia w przypadku wielu innych popularnie stosowanych w przemyśle systemów złączy.  Dzięki temu za każdym razem mamy pewność bezpiecznego połączenia złączy, bez narażania obsługi, na dopasowywanie właściwej strony przewodu.

Złącza są zgodne z francuską normą NF E29-572, która jest tożsama z europejską normą EN 14420-8 dotyczącą złączy Guillemin, które są stosowane głównie w przemyśle chemicznym i petrochemicznym. Standard ten określa specyfikacje dotyczące wymiarów, materiałów, uszczelnień, oraz testów ciśnieniowych dla tych złączy, aby zapewnić ich niezawodność i bezpieczeństwo w użytkowaniu. Normę tę wydała Międzynarodowa Organizacja Normalizacyjna (ISO) oraz Francuski Komitet Normalizacyjny (AFNOR).

Złącza te znajdują zastosowanie w instalacjach do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów, chemikaliów i materiałów sypkich (proszki, granulaty) w zależności od odporności materiału z którego są wykonane. Złącza tych nie polecamy do stosowania w przesyle pary wodnej i płynnych gazów.

W kategorii tej znajdują się złącza zgodne z normą, wykonane z następujących materiałów:

1. Aluminium

2. Mosiądz

3. Stal szlachetna

4. Tworzywa sztuczne

5. Dodatki i materiały eksploatacyjne - uszczelki
