| rozmiar złącza | nr artykułu |
|---|---|
| 159 |
|
Właściwości użytych materiałów i zastosowanie.

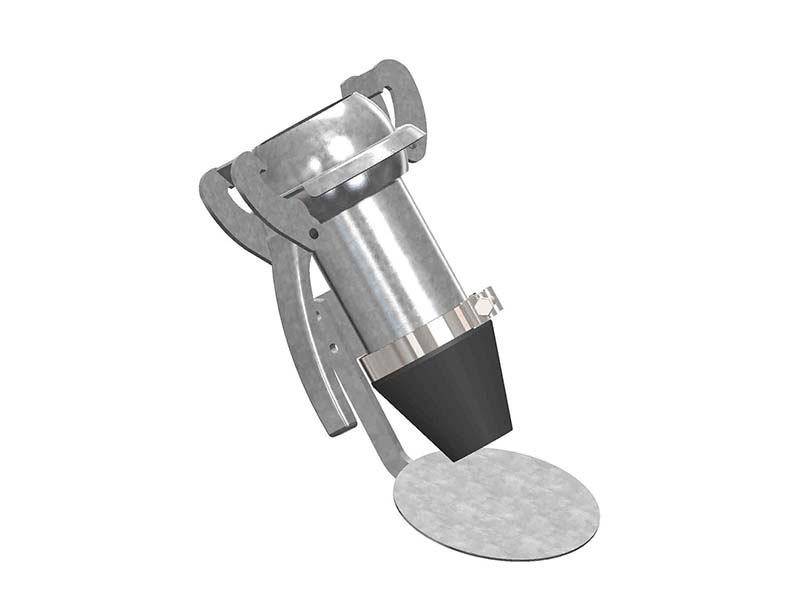

Stożkowa końcówka wtyk z kołnierzem i zaczepami w systemie BAUER i dyfuzor, typ B110 wykonana ze stali ocynkowanej i stożka z mieszanki NR/SBR.
Ogólne właściwości materiałów:
Stal ocynkowana to stal pokryta warstwą cynku w celu ochrony przed korozją. Powłoka cynkowa ma właściwości antykorozyjne, ponieważ cynk jest zdolny do tworzenia wyjątkowo trwałych i trudno rozpuszczalnych powłok ochronnych. Te powłoki, głównie złożone z zasadowego węglanu cynku, powstają w wyniku kontaktu cynku z powietrzem i wodą i zapewniają skuteczną ochronę przed korozją. Mimo że z czasem mogą być stopniowo zużywane przez działanie wiatru i warunki atmosferyczne, odtwarzają się dzięki obecności cynku pod nimi. Jakość tych powłok cynkowych, takich jak połysk, gładkość, grubość i przyczepność, może różnić się w zależności od składu chemicznego stali, zwłaszcza zawartości węgla, fosforu i krzemu.
Guma naturalna, inaczej nazywana NR, posiada wiele unikalnych właściwości. Jej wysoka odporność na rozciąganie zapobiega pęknięciom i rozdarciom. Guma ta wykazuje elastyczność, dzięki której zachowuje swoją formę nawet w niskich temperaturach i podczas rozciągania. NR ma również znakomite właściwości dynamiczne, w tym wyjątkową trwałość i odporność na ścieranie, trudne do osiągnięcia dla syntetycznych elastomerów. Niemniej jednak, guma naturalna ma swoje ograniczenia: jest podatna na działanie olejów i smarów mineralnych, jest wrażliwa na promieniowanie UV, na działanie ozonu i procesy starzenia.
Z kolei kauczuk butadienowo-styrenowy, znany jako SBR, to guma o właściwościach elastycznych zbliżonych do kauczuku naturalnego. Charakteryzuje się większą odpornością na warunki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co czyni go doskonałym materiałem do użytku na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym na alkohole, takie jak metanol i etanol, ale tylko do niższych stężeń wykazuje odporność na kwasy i nieorganiczne zasady. Jednakże, SBR nie jest odporny na oleje mineralne i smary, co ogranicza jego zastosowanie w niektórych dziedzinach przemysłu. Ponadto, jest niewłaściwy do użycia w środowiskach, w których obecne są benzyna i węglowodory alifatyczne, aromatyczne i chlorowane.
Zastosowanie
System „Bauer”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych, który został opracowany w w 1947 roku. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część męska składa się z dźwigni, kuli i w zależności od potrzeb może mieć np. króciec do węża. Część żeńska składa się z kielicha, uszczelki i np. króćca do węża. Złącze zamyka się poprzez włożenie kuli do kielicha i zamknięcie ich za pomocą dźwigni. Złącze jest wtedy w 100% szczelne. Nie potrzebne są do tego żadne narzędzia, co powoduje, że można je łączyć w ciemności. Części złącza można ze sobą połączyć pod kątem 30° w każdym kierunku, co pozwala na użytkowanie ich w trudnych warunkach. Złącza te można używać zarówno do tłoczenia jaki i ssania.
System ten został zaprojektowany z myślą o złączach do systemów przesyłu wody w instalacjach nawadniających. Znajdują one zastosowanie w szeregu różnych sektorów gospodarki, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów, oraz ochrona środowiska.
Wśród kluczowych zalet tego systemu złączy w instalacjach przesyłowych, należy wymienić: prostotę łączenia złączy bez użycia dodatkowych narzędzi, duże spektrum dostępnych rozmiarów, możliwość połączenia obustronnego pod kątem do 30°, oraz zapewnienie pełnej szczelności, nawet w przypadku złączy zanieczyszczonych.
Złącza znajdują zastosowanie w różnych dziedzinach, takich jak górnictwo, budowa tuneli, inżynieria lądowa, budowa dróg, a także dostarczanie wody pitnej, odprowadzanie ścieków i przesyłanie sprężonego powietrza. Są używane do tworzenia systemów ssących i tłoczących na terenach budowy, w wiertnictwie na lądzie i morzu, a także w transferach ładunków między statkami lub między statkiem a brzegiem w portach. W sytuacjach awaryjnych, zarówno cywilnych, jak i wojskowych, są wykorzystywane do dostarczania wody pitnej, działań przeciwpowodziowych i przeciwpożarowych, awaryjnego zaopatrzenia w wodę, odprowadzania ścieków i odpadów oraz tworzenia tymczasowych linii obejściowych. Ponadto mogą być stosowane do emisji spalin, w przemyśle naftowym oraz w systemach pneumatycznego transportu materiałów sypkich i granulatów, pod warunkiem zastosowania uszczelek z gumy olejoodpornej.
System ten doskonale sprawdza się z w systemach asenizacyjnych, zwłaszcza przy gromadzeniu a później aplikacji gnojówki i gnojowicy jako naturalnego nawozu w gospodarstwach rolnych zajmujących się zarówno hodowlą zwierząt jak i uprawą roślin.
Element ze stożkiem i dyfuzorem, służy do zrzutu grawitacyjnego medium, takiego jak woda, nawozy, środki ochrony roślin, czy materiały sypkie bezpośrednio na glebę. Wtyk złącza tworzą kula i pierścień z zaczepami, które dzięki dźwigni pozwalają na zamknięcie złącza. Stożkowa końcówka, dysza wykonana z gumy, odpornej na ścieranie, pozwala na łagodniejszy zrzut medium. Złącze posiada zamontowany dyfuzor, który umożliwia rozrzut medium szerokim wachlarzem, pozwalając na pokrycie większej powierzchni. Złącze może być montowane bezpośrednio na maszynach i urządzeniach rolniczych wyposażonych w żeńskie złącza. Jest kompatybilny z oryginalnymi złączami produkcji BAUER.
