| rozmiar złącza | rozmiar flanszy | nr artykułu |
|---|---|---|
| 50 | 50 |
|
| 76 | 65 |
|
| 76 | 80 |
|
| 89 | 80 |
|
| 108 | 100 |
|
| 133 | 125 |
|
| 159 | 150 |
|
| 194 | 200 |
|
| 250 | 250 |
|
| 300 | 300 |
|
Właściwości użytych materiałów i zastosowanie.

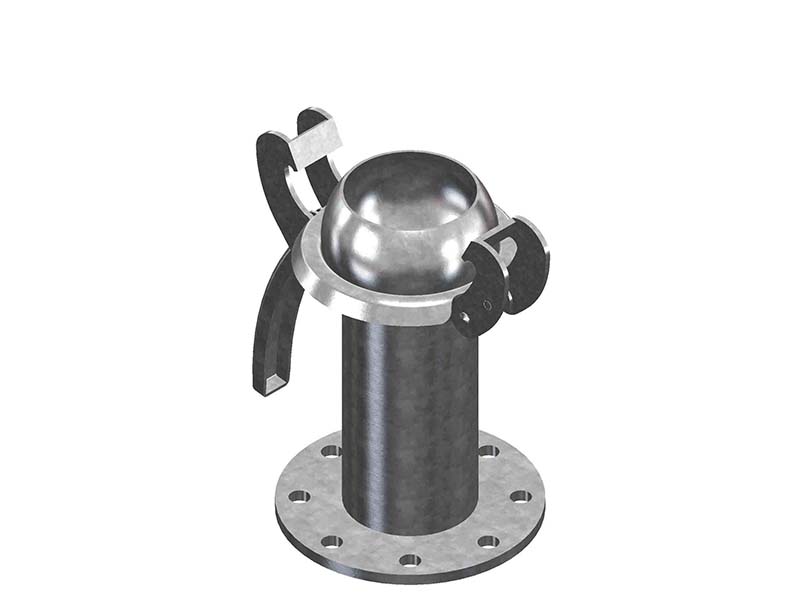

Wtyk z kołnierzem z zaczepami BAUER z przyłączem kołnierzowym typ B46 wykonany ze stali ocynkowanej.
Ogólne właściwości materiałów:
Stal ocynkowana jest stalą, która została pokryta cynkiem w celu zabezpieczenia przed korozją. Cynk tworzy trwałe i odporne powłoki ochronne, które głównie składają się z zasadowego węglanu cynku. Powstają one gdy cynk reaguje z powietrzem i wodą, skutecznie chroniąc stal przed korozją. Chociaż te powłoki z biegiem czasu mogą ulegać degradacji przez czynniki atmosferyczne, ich regeneracja zachodzi dzięki cynkowi znajdującemu się poniżej. Właściwości tych powłok, takie jak ich blask, tekstura, grubość czy przyczepność, mogą zależeć od chemicznego składu stali, w tym zawartości węgla, fosforu i krzemu.
Normy:
Norma EN 1092-1 to kompleksowy dokument techniczny dotyczący kołnierzy okrągłych stalowych, który określa szereg wymagań i specyfikacji, które powinny być spełnione. W normie uwzględniono szczegółowe informacje na temat wywiniętych końcówek rur i pierścieni stosowanych z kołnierzami. Zawiera ona informacje o typach kołnierzy, ich powierzchniach uszczelniających, wymiarach i tolerancjach, a także liczbę i wielkość śrub montażowych. Określa ona także wymagania dotyczące wykończenia powierzchni uszczelniających, oznaczeń, znakowania, materiałów oraz dopuszczalnych wartości ciśnienia i temperatury. Zawiera też informacje o przybliżonych masach kołnierzy.
Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.
Zastosowanie
System łączenia rur „Bauer” powstał w 1947 roku jako innowacyjne rozwiązanie dla instalacji przesyłowych. Złącza te dzielą się na dwie części: męską i żeńską. Część męska zawiera dźwignię i kulę oraz, w zależności od potrzeb, dodatkowy element, jak króciec do węża. Część żeńska zaś skupia w sobie kielich, uszczelkę oraz, opcjonalnie, króciec. Złączanie odbywa się przez umieszczenie kuli w kielichu i zabezpieczenie dźwignią, co gwarantuje pełną szczelność. Co ważne, do łączenia nie wymaga się narzędzi, a złącza można połączyć pod kątem do 30°.
Zaprojektowany pierwotnie dla nawadniania, system Bauer znalazł zastosowanie w wielu branżach, od rolnictwa po budownictwo, inżynierię, ochronę środowiska czy oczyszczanie ścieków. Kluczowe atuty to m.in. łatwość montażu, różnorodność rozmiarów i wielokierunkowe łączenie pod kątem.
Złącza Bauer są wszechstronne: od górnictwa, przez budowę dróg czy dostarczanie wody pitnej, po działania awaryjne i cywilne, a także wojskowe. Przydają się także w przemyśle naftowym, transferach w portach czy przy usługach asenizacyjnych, w tym w rolnictwie przy wykorzystaniu gnojowicy i gnojówki. Zastosowanie systemu Bauer w gospodarstwach rolnych, zarówno w hodowli zwierząt, jak i uprawie roślin, potwierdza jego wszechstronność i niezawodność.
System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.
Element przeznaczony do montażu na instalacjach i urządzeniach wyposażonych w przyłącza kołnierzowe zgodne z normą EN 1092-1, w celu adaptacji ich do systemu złączy "Bauer". Wraz z kulistym wtykiem, oraz osobnym kołnierzem z zaczepami, tworzy męską część złącza. Pierścień wyposażony jest w dwa zaczepy, oraz dźwignie służącą zaciągnięciu w celu zamknięcia złącza. Jest kompatybilny z oryginalnymi złączami produkcji BAUER. Element najczęściej wykorzystywany jest przy konstruowaniu cystern, beczkowozów i pojazdów asenizacyjnych.
