| rozmiar złącza | rozmiar zaworu | nr artykułu |
|---|---|---|
| 50 | 50 |
|
| 76 | 60 |
|
| 76 | 80 |
|
| 89 | 80 |
|
| 89 | 100 |
|
| 108 | 108 |
|
| 133 | 133 |
|
| 159 | 159 |
|
| 194 | 194 |
|
| 250 | 250 |
|
| 300 | 300 |
|
Właściwości użytych materiałów i zastosowanie.

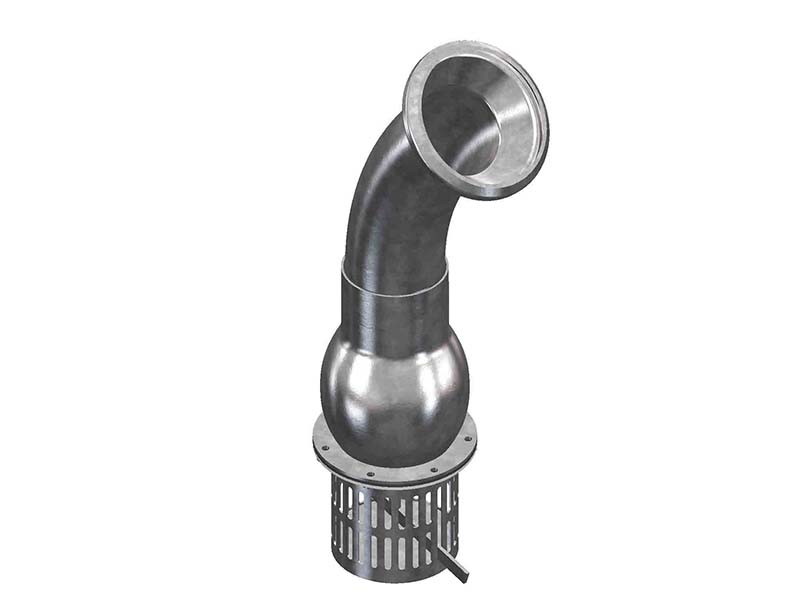

Kątowy kosz ssawny z zaworem z kielichem do systemu złączy BAUER typ B62F wykonany ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Ocynkowana stal to stal pokryta warstwą cynku, która chroni ją przed korozją. Powłoka cynkowa posiada zdolność antykorozyjną, dzięki właściwościom cynku tworzącego trwałe i trudno rozpuszczalne powłoki ochronne. Głównymi składnikami tych powłok są zasadowe węglany cynku, które tworzą się na powierzchni pod wpływem kontaktu z powietrzem i wodą. Działają skutecznie jako bariera przed korozją. Chociaż z biegiem czasu mogą ulegać stopniowemu zużyciu z powodu wpływu wiatru i warunków atmosferycznych, są w stanie się regenerować dzięki warstwie cynku znajdującej się pod powłoką. Jakość powłok cynkowych, w aspektach takich jak połysk, gładkość, grubość czy przyczepność, może się różnić w zależności od składu chemicznego stali, w tym zawartości węgla, fosforu i krzemu.
Guma naturalna, inaczej nazywana NR, posiada wiele unikalnych właściwości. Jej wysoka odporność na rozciąganie zapobiega pęknięciom i rozdarciom. Guma ta wykazuje elastyczność, dzięki której zachowuje swoją formę nawet w niskich temperaturach i podczas rozciągania. NR ma również znakomite właściwości dynamiczne, w tym wyjątkową trwałość i odporność na ścieranie, trudne do osiągnięcia dla syntetycznych elastomerów. Niemniej jednak, guma naturalna ma swoje ograniczenia: jest podatna na działanie olejów i smarów mineralnych, jest wrażliwa na promieniowanie UV, na działanie ozonu i procesy starzenia.
Z kolei kauczuk butadienowo-styrenowy, znany jako SBR, to guma o właściwościach elastycznych zbliżonych do kauczuku naturalnego. Charakteryzuje się większą odpornością na warunki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co czyni go doskonałym materiałem do użytku na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym na alkohole, takie jak metanol i etanol, ale tylko do niższych stężeń wykazuje odporność na kwasy i nieorganiczne zasady. Jednakże, SBR nie jest odporny na oleje mineralne i smary, co ogranicza jego zastosowanie w niektórych dziedzinach przemysłu. Ponadto, jest niewłaściwy do użycia w środowiskach, w których obecne są benzyna i węglowodory alifatyczne, aromatyczne i chlorowane.
Zastosowanie
System „Bauer”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych, który został opracowany w w 1947 roku. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część męska składa się z dźwigni, kuli i w zależności od potrzeb może mieć np. króciec do węża. Część żeńska składa się z kielicha, uszczelki i np. króćca do węża. Złącze zamyka się poprzez włożenie kuli do kielicha i zamknięcie ich za pomocą dźwigni. Złącze jest wtedy w 100% szczelne. Nie potrzebne są do tego żadne narzędzia, co powoduje, że można je łączyć w ciemności. Części złącza można ze sobą połączyć pod kątem 30° w każdym kierunku, co pozwala na użytkowanie ich w trudnych warunkach. Złącza te można używać zarówno do tłoczenia jaki i ssania.
System ten został zaprojektowany z myślą o złączach do systemów przesyłu wody w instalacjach nawadniających. Znajdują one zastosowanie w szeregu różnych sektorów gospodarki, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów, oraz ochrona środowiska.
Wśród kluczowych zalet tego systemu złączy w instalacjach przesyłowych, należy wymienić: prostotę łączenia złączy bez użycia dodatkowych narzędzi, duże spektrum dostępnych rozmiarów, możliwość połączenia obustronnego pod kątem do 30°, oraz zapewnienie pełnej szczelności, nawet w przypadku złączy zanieczyszczonych.
Złącza są szeroko stosowane w takich dziedzinach jak górnictwo, budowa tuneli, inżynieria lądowa i budownictwo dróg. Mają wiele zastosowań, w tym dostarczanie wody pitnej, odprowadzanie ścieków i przesył sprężonego powietrza. Używa się ich również do tworzenia systemów ssących i tłoczących przy odwadnianiu placów budowy, w wiertnictwie na lądzie i morzu, a także do transferu ładunków między statkami lub z brzegu na statek. W sytuacjach awaryjnych, zarówno na froncie cywilnym, jak i wojskowym, złącza służą do dostarczania wody pitnej, walki z powodziami i pożarami, tymczasowego i awaryjnego zaopatrywania w wodę, odprowadzania ścieków, osadów i odpadów, a także do tworzenia linii obejściowych. Znajdują zastosowanie także w emisji spalin, w przemyśle naftowym oraz w systemach do pneumatycznego przesyłania materiałów sypkich i granulatów.
System ten doskonale sprawdza się z w systemach asenizacyjnych, zwłaszcza przy gromadzeniu a później aplikacji na polach uprawnych gnojówki i gnojowicy jako naturalnego nawozu w gospodarstwach rolnych zajmujących się zarówno hodowlą zwierząt jak i uprawą roślin.
Element żeński zaprojektowany do pracy z instalacjami i urządzeniami wyposażonymi w złącza męskie BAUER umożliwia pobieranie płynów z miejsc takich jak zbiorniki, cysterny, odstojniki czy szamba. Jego konstrukcja pod kątem 45° sprawia, że jest idealny do miejsc trudno dostępnych, gdzie wersje proste byłyby niewystarczające. Kosz ssawny chroni system przed większymi obiektami, takimi jak gałęzie czy kamienie, które mogłyby uszkodzić np. pompę. Obciążenie zapewnia, że przewód z koszem opada na dno zbiornika, z którego jest pobierany płyn. Dzięki zaworowi zwrotnemu w koszu płyn nie cofa się podczas przerw w pompowaniu, co przyspiesza proces ponownego uruchamiania pompy. W razie potrzeby kosz można szybko zdemontować i wymienić. Element jest kompatybilny z oryginalnymi złączami BAUER.
