| rozmiar flanszy [DN] | ilość otworów | Ø zewnętrzna flanszy [mm] | grubość flanszy [mm] | Ø otworów flanszy [mm] | rozmiar złącza żeńskiego | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|
| 50 | 4 | 165 | 8 | 18 | 48 | 10 |
|
| 65 | 4 | 185 | 8 | 18 | 60 | 10 |
|
| 80 | 8 | 200 | 9 | 18 | 80 | 9 |
|
| 100 | 8 | 220 | 10 | 18 | 100 | 8 |
|
| 125 | 8 | 250 | 12 | 18 | 120 | 7 |
|
| 150 | 8 | 285 | 12 | 22 | 150 | 6 |
|
Właściwości użytych materiałów i zastosowanie.

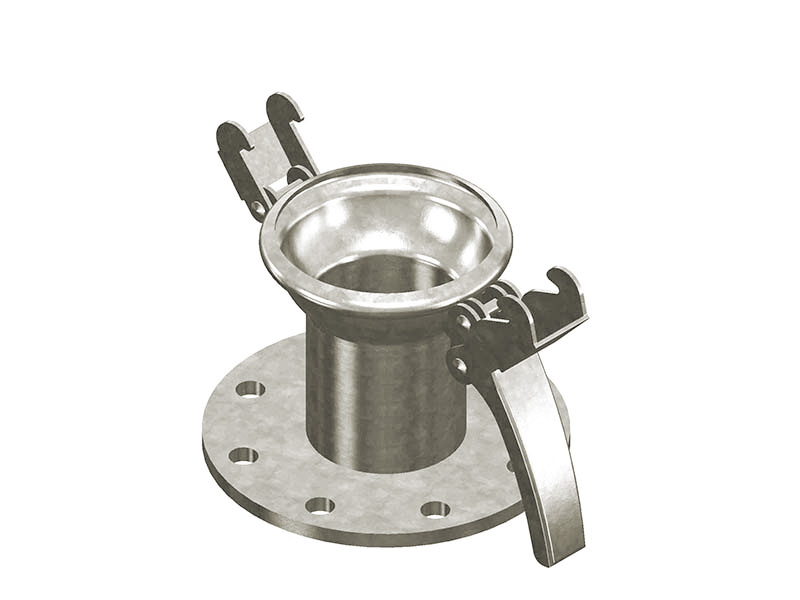

Złącze żeńskie FERRARI INOX typ X45 z przyłączem kołnierzowym wykonane ze stali nierdzewnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal nierdzewna, znana również jako stal szlachetna, to rodzina stopów żelaza charakteryzujących się wyjątkowymi właściwościami fizykochemicznymi, przede wszystkim odpornością na korozję spowodowaną działaniem czynników takich jak powietrze atmosferyczne, rozcieńczone kwasy i roztwory alkaliczne. Skład chemiczny stali nierdzewnych obejmuje podstawowe elementy, takie jak żelazo, chrom, mangan, krzem i węgiel, z dodatkiem znaczących ilości niklu i molibdenu w wielu przypadkach. Odporność na korozję, nazywaną nierdzewnością, osiąga się poprzez kontrolowane wprowadzanie odpowiednich składników stopowych, przy czym ich ilość i rodzaj są precyzyjnie określone przepisami i normami. Warto wspomnieć o popularnych standardach, takich jak Europejska Norma 10088, Amerykańska Norma AISI czy niemiecka Norma DIN. Proces nabywania odporności na korozję w stopach stalowych opiera się na zdolności tych pierwiastków do reagowania z tlenem zawartym w wodzie i powietrzu, co prowadzi do utworzenia niezwykle cienkiej, trwałej warstwy ochronnej. Ta warstwa składa się głównie z tlenków metali i wodorotlenków, a rola chromu w reakcji z tlenem odgrywa kluczową rolę w tym procesie. Wyższa zawartość chromu w stopie stalowym przekłada się na wzrost odporności na korozję. Istotnym punktem jest, że odporność na korozję w stopie stali zaczyna się istotnie zwiększać, gdy zawartość chromu przekracza poziom co najmniej 13% w stopie. Kolejne podwyższenie odporności osiąga się poprzez dodatek molibdenu. Dodatek niklu, natomiast, ma na celu uzyskanie struktury austenitycznej w stali, co ułatwia jej obróbkę plastyczną na zimno i procesy spawania. Ponadto, nikiel podnosi odporność stopu na korozję w środowiskach narażonych na kontakt z kwasami solnymi, kwasami siarkowymi oraz wodą morską.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Normy:
Norma EN 1092-1 to kompleksowy dokument techniczny dotyczący kołnierzy okrągłych stalowych, który określa szereg wymagań i specyfikacji, które powinny być spełnione. W normie uwzględniono szczegółowe informacje na temat wywiniętych końcówek rur i pierścieni stosowanych z kołnierzami. Zawiera ona informacje o typach kołnierzy, ich powierzchniach uszczelniających, wymiarach i tolerancjach, a także liczbę i wielkość śrub montażowych. Określa ona także wymagania dotyczące wykończenia powierzchni uszczelniających, oznaczeń, znakowania, materiałów oraz dopuszczalnych wartości ciśnienia i temperatury. Zawiera też informacje o przybliżonych masach kołnierzy.
Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.
Zastosowanie
System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się wtyk z kulą, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.
Element przeznaczony do montażu na instalacjach i urządzeniach wyposażonych w przyłącza kołnierzowe zgodne z normą EN 1092-1. Pozwalają na adaptacje tych urządzeń i instalacji do przewodów wyposażonych w złącza męskie w systemie FERRARI. Część wykorzystywana do konstrukcji szambowozów, cystern, czy pojazdów asenizacyjnych.
Złącza w tym systemie są skonstruowane do przesyłu agresywnych chemicznie płynów stosowanych w przemyśle chemicznym, ochronie środowiska, rolnictwie czy też w przemyśle spożywczym, spirytusowym, kosmetycznym a nawet w farmacji. Takie zastosowanie złączy jest możliwe dzięki uszczelce zrobionej ze specjalnej mieszaniny kauczuków, które idealnie nadają się do stosowania z różnymi substancjami agresywnymi dla innych materiałów. Na życzenie klienta dostępne są uszczelki z materiału odpornego na gorącą wodę i wiele kwasów i zasad, czyli EPDM.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
