| rozmiar złącza męskiego [mm] | rozmiar złącza [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 50 | 2" | 20 |
|
| 76 | 3" | 12 |
|
| 89 | 3 1/2" | 20 |
|
| 108 | 4 1/2" | 12 |
|
| 133 | 5 1/4" | 12 |
|
| 159 | 6 1/4" | 12 |
|
| 194 | 7 5/8" | 12 |
|
| 250 | 10" | - |
|
| 300 | 12" | - |
|
Właściwości użytych materiałów i zastosowanie.

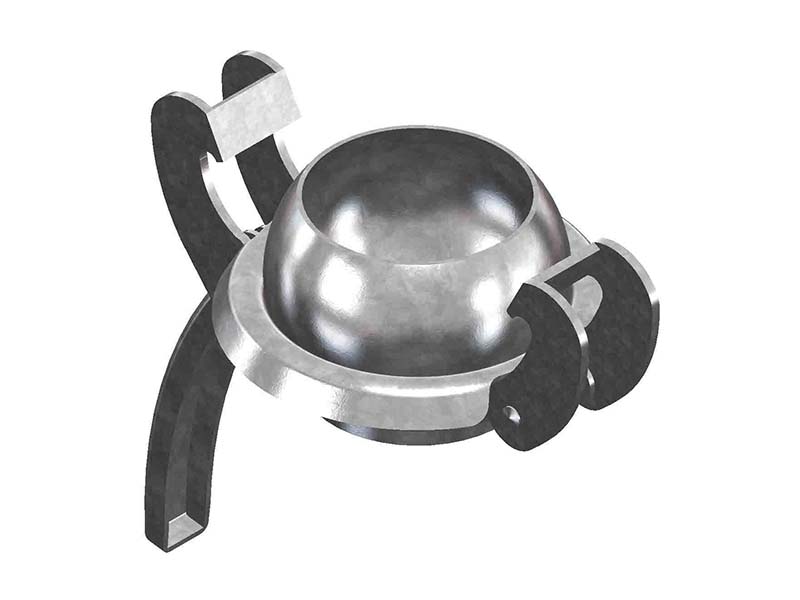

Korek z zaczepami BAUER typ B6B wykonany ze stali ocynkowanej.
Ogólne właściwości materiałów:
Stal ocynkowana jest stalą, która została pokryta warstwą cynku w celu zabezpieczenia jej przed korozją. Proces ten polega na nałożeniu cynku na stal, który posiada naturalne właściwości antykorozyjne. Cynk, po kontakcie z powietrzem i wodą, tworzy na swojej powierzchni warstwy ochronne, głównie w postaci trwałego i mało rozpuszczalnego węglanu cynku. Te warstwy zabezpieczają stal przed korozją, tworząc barierę izolującą stal od wpływów atmosferycznych.
Mimo że powłoka cynkowa może być stopniowo zużywana przez warunki atmosferyczne, takie jak deszcz czy wiatr, sama jest zdolna do odbudowy dzięki obecności pod nią cynku. Jakość takiej powłoki, w tym jej połysk, gładkość, grubość i przyczepność, może różnić się w zależności od składu chemicznego podłoża stalowego, zwłaszcza od zawartości takich pierwiastków, jak węgiel, fosfor czy krzem.
Zastosowanie
System „Bauer” to metoda elastycznego łączenia rur i przewodów w instalacjach przesyłowych, wprowadzona do użytku w 1947 roku. Składa się z dwóch części: części męskiej (wtykowej) i części żeńskiej (gniazdowej). Część męska zawiera dźwignię, kulę i opcjonalnie króciec do węża. Część żeńska składa się z kielicha, uszczelki i ewentualnie króćca do węża. Złączenie osiąga się poprzez umieszczenie kuli w kielichu i zabezpieczenie ich dźwignią. Rezultatem jest połączenie 100% szczelne, które nie wymaga narzędzi, umożliwiające montaż nawet w ciemności. Części można łączyć pod kątem 30° w dowolnym kierunku, co ułatwia użytkowanie w trudnych warunkach. Złącza są odpowiednie zarówno do tłoczenia, jak i ssania.
System „Bauer” został stworzony z myślą o złączach dla instalacji nawadniających przesyłających wodę. Są one używane w wielu sektorach, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów i ochrona środowiska.
Główne zalety tego systemu obejmują prostotę łączenia bez dodatkowych narzędzi, duży wybór rozmiarów, możliwość łączenia pod kątem do 30° i gwarancję pełnej szczelności, nawet przy zanieczyszczonych złączach.
Złącza „Bauer” są stosowane w różnych dziedzinach, takich jak górnictwo, budowa tuneli, inżynieria lądowa, budownictwo dróg, dostarczanie wody pitnej, odprowadzanie ścieków i przesyłanie sprężonego powietrza. Są używane do tworzenia systemów ssących i tłoczących w procesach odwadniania terenów budowy, w wiertnictwie lądowym i morskim oraz w transporcie ładunków między statkami lub z brzegu na statek. W sytuacjach awaryjnych, zarówno w sektorze cywilnym, jak i wojskowym, służą do dostarczania wody pitnej, działań przeciwpowodziowych i przeciwpożarowych, tymczasowego zaopatrywania w wodę, odprowadzania ścieków, osadów i odpadów oraz tworzenia linii obejściowych. Znajdują zastosowanie również w emisji spalin, przemyśle naftowym i systemach pneumatycznego przesyłania materiałów sypkich i granulowanych.
System „Bauer” jest szczególnie przydatny w systemach asenizacyjnych, zwłaszcza w procesie zbierania i rozprowadzania gnojówki i gnojowicy jako naturalnych nawozów na polach uprawnych w gospodarstwach rolnych zajmujących się hodowlą zwierząt i uprawą roślin.
Ten element jest przeznaczony do zaślepiania lub zabezpieczania instalacji i urządzeń wyposażonych w złącza żeńskie, aby zapobiec niekontrolowanemu wyciekowi. Jest szczególnie zalecany do zabezpieczania beczkowozów lub szambowozów. W połączeniu z pierścieniem z uchwytami tworzy męski wtyk, którego zaczepy spoczywają na pierścieniu części żeńskiej, umożliwiając szczelne zamknięcie złącza. Uchwyt ułatwia obsługę złącza i umożliwia montaż łańcuszka, który można przymocować do urządzenia asenizacyjnego, aby zapobiec zgubieniu elementu. Jest kompatybilny z oryginalnymi złączami marki BAUER.
