| rozmiar złącza męskiego [mm] | rozmiar złącza [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 50 | 2" | 20 |
|
| 76 | 3" | 12 |
|
| 89 | 3 1/2" | 20 |
|
| 108 | 4 1/4" | 12 |
|
| 133 | 5 1/4" | 12 |
|
| 159 | 6 1/4" | 12 |
|
| 194 | 7 5/8" | 12 |
|
| 250 | 10" | - |
|
| 300 | 12" | - |
|
Właściwości użytych materiałów i zastosowanie.

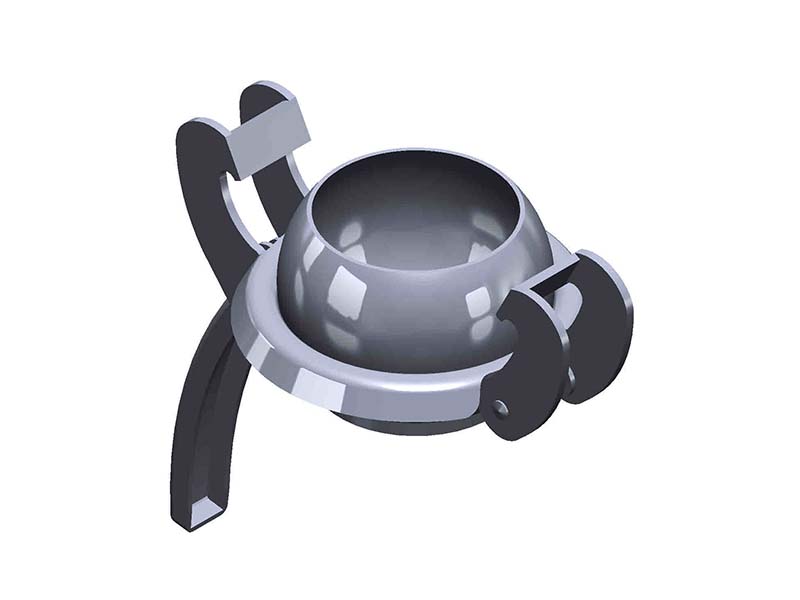

Korek z zaczepami BAUER typ B6A wykonany ze stali czarnej.
Ogólne właściwości materiałów:
Czarna stal, często określana jako stal węglowa, ze względu na swoje różnorodne właściwości, jest jednym z najbardziej powszechnie używanych materiałów w przemyśle. Jej właściwości zależą od zawartości węgla w stopie, ale niezależnie od tego zawsze charakteryzuje się dużą gęstością, która sięga niemal 8 g/cm3. Warto jednak zauważyć, że w stali czarnej zawartość węgla nie przekracza 2%.
Zalety tego rodzaju stali obejmują zdolność do przenoszenia stałego i zmiennego obciążenia, wytrzymałość na rozciąganie, ściskanie i uszkodzenia mechaniczne. Dzięki tym cechom jest ona niezastąpiona w wielu dziedzinach przemysłu.
Zastosowanie stali czarnej jest szerokie. Jest używana w ślusarstwie, w produkcji maszyn i przedmiotów codziennego użytku. Rury z tego materiału są niezbędne w systemach przemysłowych i instalacyjnych. Co więcej, stal czarna pełni kluczową rolę w budownictwie zarówno mieszkaniowym, jak i przemysłowym.
Zastosowanie
System „Bauer” to metoda elastycznego łączenia rur i przewodów w instalacjach przesyłowych, wprowadzona do użytku w 1947 roku. Składa się z dwóch części: części męskiej (wtykowej) i części żeńskiej (gniazdowej). Część męska zawiera dźwignię, kulę i opcjonalnie króciec do węża. Część żeńska składa się z kielicha, uszczelki i ewentualnie króćca do węża. Złączenie osiąga się poprzez umieszczenie kuli w kielichu i zabezpieczenie ich dźwignią. Rezultatem jest połączenie 100% szczelne, które nie wymaga narzędzi, umożliwiające montaż nawet w ciemności. Części można łączyć pod kątem 30° w dowolnym kierunku, co ułatwia użytkowanie w trudnych warunkach. Złącza są odpowiednie zarówno do tłoczenia, jak i ssania.
System „Bauer” został stworzony z myślą o złączach dla instalacji nawadniających przesyłających wodę. Są one używane w wielu sektorach, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów i ochrona środowiska.
Główne zalety tego systemu obejmują prostotę łączenia bez dodatkowych narzędzi, duży wybór rozmiarów, możliwość łączenia pod kątem do 30° i gwarancję pełnej szczelności, nawet przy zanieczyszczonych złączach.
Złącza „Bauer” są stosowane w różnych dziedzinach, takich jak górnictwo, budowa tuneli, inżynieria lądowa, budownictwo dróg, dostarczanie wody pitnej, odprowadzanie ścieków i przesyłanie sprężonego powietrza. Są używane do tworzenia systemów ssących i tłoczących w procesach odwadniania terenów budowy, w wiertnictwie lądowym i morskim oraz w transporcie ładunków między statkami lub z brzegu na statek. W sytuacjach awaryjnych, zarówno w sektorze cywilnym, jak i wojskowym, służą do dostarczania wody pitnej, działań przeciwpowodziowych i przeciwpożarowych, tymczasowego zaopatrywania w wodę, odprowadzania ścieków, osadów i odpadów oraz tworzenia linii obejściowych. Znajdują zastosowanie również w emisji spalin, przemyśle naftowym i systemach pneumatycznego przesyłania materiałów sypkich i granulowanych.
System „Bauer” jest szczególnie przydatny w systemach asenizacyjnych, zwłaszcza w procesie zbierania i rozprowadzania gnojówki i gnojowicy jako naturalnych nawozów na polach uprawnych w gospodarstwach rolnych zajmujących się hodowlą zwierząt i uprawą roślin.
Element służy do zaślepiania lub zabezpieczania instalacji i urządzeń wyposażonych w żeńskie złącza, w celu uniknięcia niekontrolowanego wycieku. Szczególnie polecane są do zabezpieczania beczkowozów, czy szambowozów. Wraz z pierścieniem z uchwytami tworzą męski wtyk, którego zaczepy spoczywają na pierścieniu z części żeńskiej, pozwalając na zamknięcie złącza. Dzięki uchwytowi, złącze daje się łatwo obsługiwać, oraz pozwala na montaż łańcuszka. Pozwala on przymocować część np. do urządzenia asenizacyjnego, przeciwdziałając zagubieniu. Jest kompatybilny z oryginalnymi złączami produkcji BAUER.
