| rozmiar złączy męskich [mm] | rozmiar złącza żeńskiego [mm] | rozmiar złączy [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|---|
| 50 | 50 | 2" | 20 |
|
| 76 | 76 | 3" | 12 |
|
| 89 | 89 | 3 1/2" | 20 |
|
| 108 | 108 | 4 1/4" | 12 |
|
| 133 | 133 | 5 1/4" | 12 |
|
| 159 | 159 | 6 1/4" | 12 |
|
| 194 | 194 | 7 5/8" | 12 |
|
| 250 | 250 | 10" | - |
|
| 300 | 300 | 12" | - |
|
Właściwości użytych materiałów i zastosowanie.
Trójnik "Y" w systemie BAUER typ B35YF z wejściem żeńskim wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana jest stalą chronioną powłoką cynkową przed korozją. Powłoka ta, głównie bazująca na zasadowym węglanu cynku, powstaje w wyniku interakcji cynku z powietrzem oraz wodą, co efektywnie zabezpiecza metal przed uszkodzeniami. Chociaż z biegiem czasu powłoka może być narażona na czynniki atmosferyczne, ma zdolność do regeneracji dzięki warstwie cynku. Cechy tej powłoki, takie jak blask, tekstura i przyczepność, mogą być różne, zależnie od chemicznego składu stali oraz elementów takich jak węgiel, fosfor czy krzem.
Naturalny kauczuk, często określany symbolem NR, posiada wyjątkowe właściwości. Jego duża odporność na rozciąganie chroni go przed pękaniem i rozerwaniem. Dzięki elastyczności może działać nawet w niskich temperaturach, zachowując zdolność do powrotu do swojego pierwotnego kształtu. Jego trwałość oraz odporność na ścieranie są nieosiągalne dla wielu innych materiałów, co czyni go niezastąpionym w wielu aplikacjach. Jednak NR jest podatny na działanie olejów, promieniowania UV oraz ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, czyli SBR, charakteryzuje się elastycznością zbliżoną do naturalnego kauczuku. Wykazuje zwiększoną odporność na czynniki takie jak ozon czy ekstremalne temperatury, co czyni go idealnym do zastosowań na zewnątrz. SBR jest odporny na niektóre chemikalia, w tym metanol czy etanol, ale jego odporność na kwas czy zasady w niskich stężeniach jest ograniczona. Jednakże wrażliwość SBR na oleje, benzynę i niektóre węglowodory może restrykcyjnie ograniczać jego użycie w określonych branżach przemysłowych.
Zastosowanie
System „Bauer” do łączenia rur został wprowadzony w 1947 roku, stanowiąc przełomowe rozwiązanie w dziedzinie instalacji przesyłowych. Składa się on z dwóch komponentów: elementu męskiego oraz żeńskiego. Element męski jest wyposażony w dźwignię, kulę i w razie potrzeby dodatkowy komponent, np. króciec do węża. Z kolei część żeńska zawiera kielich, uszczelkę i ewentualnie króciec. Proces łączenia polega na umiejscowieniu kuli w kielichu i zabezpieczeniu jej dźwignią, co zapewnia doskonałą szczelność. Istotne jest, że montaż nie wymaga użycia narzędzi, a połączenie można realizować pod różnymi kątami, do 30°.
Początkowo stworzony z myślą o nawadnianiu, system Bauer został przyjęty w wielu sektorach - od rolnictwa, budownictwa, inżynierii, aż po ochronę środowiska i przetwarzanie ścieków. Jego najważniejsze zalety to prostota montażu, szeroka gama dostępnych rozmiarów oraz możliwość łączenia pod różnymi kątami.
Złącza Bauer zdobyły uznanie w wielu dziedzinach: począwszy od górnictwa, przez budownictwo dróg, dostawę wody pitnej, aż po operacje ratunkowe, cywilne i militarne. Są także cenne w branży naftowej, transportach portowych czy w usługach asenizacyjnych. W rolnictwie, zarówno w hodowli zwierząt, jak i uprawie roślin, system Bauer potwierdza swoją wszechstronność i efektywność, zwłaszcza w systemach nawożenia gnojówką i gnojowicą.

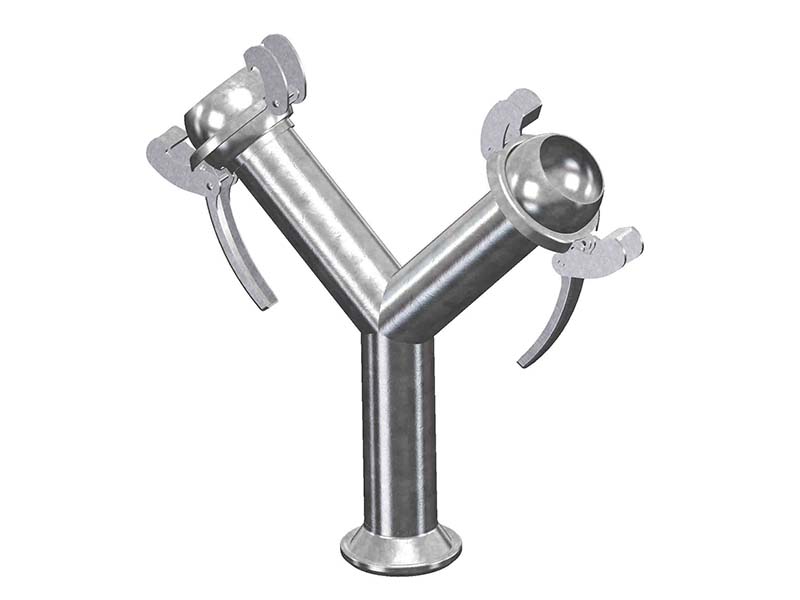

Trójnik typu Y, stosowany jest do rozbudowy instalacji przesyłowych jako rozgałęźnik. Posiada dwa złącza męskie na wyjściu, zbudowane z wtyku z kulą i pierścienia z zaczepami, oraz wejście żeńskie, czyli kielich z uszczelką w tym samym rozmiarze. Element kompatybilny z oryginalnymi złączami marki BAUER.
