| rozmiar złącza męskiego [mm] | rozmiar złącza żeńskiego [mm] | rozmiar złączy [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|---|
| 50 | 50 | 2" | 20 |
|
| 76 | 76 | 3" | 12 |
|
| 89 | 89 | 3 1/2" | 20 |
|
| 108 | 108 | 4 1/4" | 12 |
|
| 133 | 133 | 5 1/4" | 12 |
|
| 159 | 159 | 6 1/4" | 12 |
|
| 194 | 194 | 7 5/8" | 12 |
|
| 250 | 250 | 8" | - |
|
| 300 | 300 | 10 | - |
|
Właściwości użytych materiałów i zastosowanie.

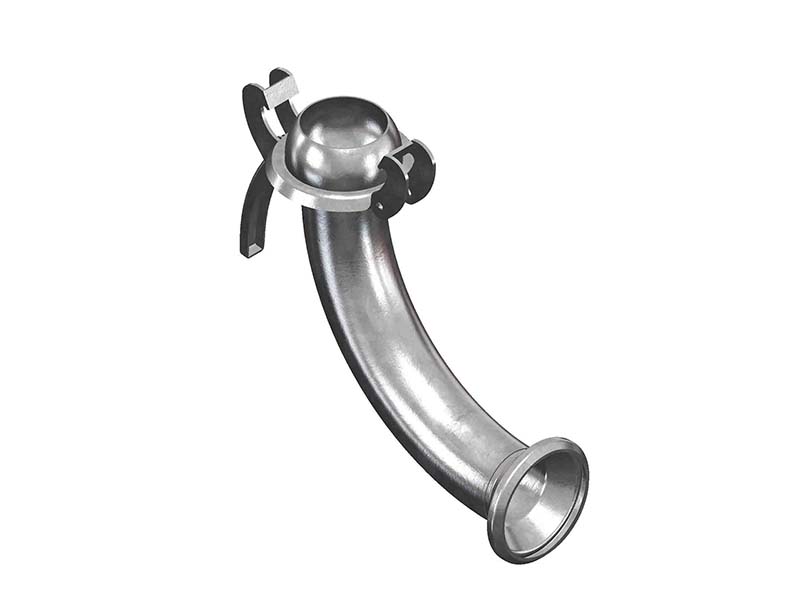

Kolano, złącze kątowe BAUER typ B25 wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana jest stalą, która została pokryta cynkiem w celu zabezpieczenia przed korozją. Cynk tworzy trwałe i odporne powłoki ochronne, które głównie składają się z zasadowego węglanu cynku. Powstają one gdy cynk reaguje z powietrzem i wodą, skutecznie chroniąc stal przed korozją. Chociaż te powłoki z biegiem czasu mogą ulegać degradacji przez czynniki atmosferyczne, ich regeneracja zachodzi dzięki cynkowi znajdującemu się poniżej. Właściwości tych powłok, takie jak ich blask, tekstura, grubość czy przyczepność, mogą zależeć od chemicznego składu stali, w tym zawartości węgla, fosforu i krzemu.
Naturalny kauczuk, często oznaczany jako NR, wyróżnia się niezwykłym zestawem właściwości. Wykazuje dużą odporność na rozciąganie, co chroni go przed pękaniem i rozerwaniem. Jego elastyczność pozwala na zginanie się w niskich temperaturach i powrót do pierwotnej formy po rozciągnięciu. NR również cechuje wyjątkowa trwałość i odporność na ścieranie. Właściwości te sprawiają, że kauczuk syntetyczny rzadko dorównuje naturalnemu, stąd jego ciągłe zastosowanie. Jednakże, NR jest wrażliwy na oleje, smary mineralne oraz promieniowanie UV, a także jest podatny na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, określany jako SBR, posiada elastyczność zbliżoną do naturalnego kauczuku. Odznacza się lepszą odpornością na czynniki środowiskowe, takie jak ozon czy wysoka temperatura, co czyni go idealnym dla zastosowań zewnętrznych. SBR jest odporny na niektóre substancje chemiczne, w tym alkohole jak metanol czy etanol. Jego odporność na niskie stężenia kwasów i zasad jest ograniczona. Niemniej jednak, SBR jest wrażliwy na smary, oleje mineralne, benzynę oraz niektóre węglowodory, co ogranicza jego użycie w pewnych obszarach przemysłu.
Zastosowanie
System łączenia rur „Bauer” powstał w 1947 roku jako innowacyjne rozwiązanie dla instalacji przesyłowych. Złącza te dzielą się na dwie części: męską i żeńską. Część męska zawiera dźwignię i kulę oraz, w zależności od potrzeb, dodatkowy element, jak króciec do węża. Część żeńska zaś skupia w sobie kielich, uszczelkę oraz, opcjonalnie, króciec. Złączanie odbywa się przez umieszczenie kuli w kielichu i zabezpieczenie dźwignią, co gwarantuje pełną szczelność. Co ważne, do łączenia nie wymaga się narzędzi, a złącza można połączyć pod kątem do 30°.
Zaprojektowany pierwotnie dla nawadniania, system Bauer znalazł zastosowanie w wielu branżach, od rolnictwa po budownictwo, inżynierię, ochronę środowiska czy oczyszczanie ścieków. Kluczowe atuty to m.in. łatwość montażu, różnorodność rozmiarów i wielokierunkowe łączenie pod kątem.
Złącza Bauer są wszechstronne: od górnictwa, przez budowę dróg czy dostarczanie wody pitnej, po działania awaryjne i cywilne, a także wojskowe. Przydają się także w przemyśle naftowym, transferach w portach czy przy usługach asenizacyjnych, w tym w rolnictwie przy wykorzystaniu gnojowicy i gnojówki.
Zastosowanie systemu Bauer w gospodarstwach rolnych, zarówno w hodowli zwierząt, jak i uprawie roślin, potwierdza jego wszechstronność i niezawodność.
Kolana i złącza kątowe zgodne z systemem "Bauer", używane są w celu rozbudowy i modyfikacji instalacji przesyłowych i urządzeń opartych o ten system. Element jest standardowo wyposażony w końcówkę męską z pierścieniem i zaczepami, oraz żeńską po drugiej stronie. Na życzenie klienta dostępne jest wyposażenie elementu dwoma złączami męskimi lub żeńskimi. Złącza te są dostępne w wersji o kącie 45° lub 90º. Część jest kompatybilna z oryginalnymi złączami produkcji BAUER.
