| rozmiar złącza żeńskiego [mm] | rozmiar złącza [cale] | gwint zewn. BSPP[cale] | ciśnienie robocze [bar] | nr artykułu |
|---|---|---|---|---|
| 50 | 2" | G 1 1/4" | 12 |
|
| 50 | 2" | G 1 1/2" | 12 |
|
| 50 | 2" | G 2" | 12 |
|
| 76 | 3" | G 2" | 12 |
|
| 76 | 3" | G 2 1/2" | 12 |
|
| 76 | 3" | G 3" | 12 |
|
| 89 | 3 1/2" | G 2 1/2" | 12 |
|
| 89 | 3 1/2" | G 3" | 12 |
|
| 108 | 4 1/4" | G 3" | 12 |
|
| 108 | 4 1/4" | G 4" | 12 |
|
| 133 | 5 1/4" | G 4" | 12 |
|
| 133 | 5 1/4" | G 5" | 12 |
|
| 159 | 6 1/4" | G 6" | 12 |
|
| 194 | 7 5/8" | G 8" | 12 |
|
Właściwości użytych materiałów i zastosowanie.

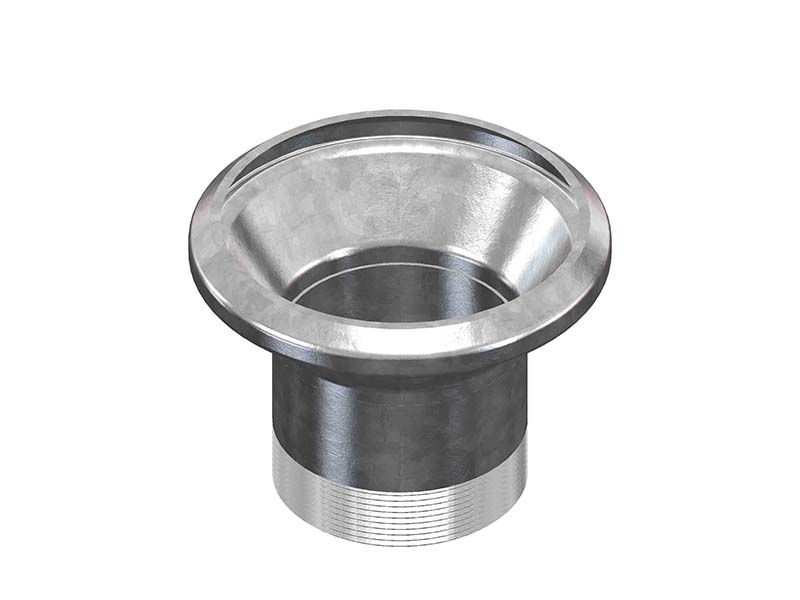

Kielich z gwintem zewnętrznym BSPP do systemu złączy BAUER typ B14 wykonany ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Ocynkowana stal to stal pokryta warstwą cynku, która chroni ją przed korozją. Powłoka cynkowa posiada zdolność antykorozyjną, dzięki właściwościom cynku tworzącego trwałe i trudno rozpuszczalne powłoki ochronne. Głównymi składnikami tych powłok są zasadowe węglany cynku, które tworzą się na powierzchni pod wpływem kontaktu z powietrzem i wodą. Działają skutecznie jako bariera przed korozją. Chociaż z biegiem czasu mogą ulegać stopniowemu zużyciu z powodu wpływu wiatru i warunków atmosferycznych, są w stanie się regenerować dzięki warstwie cynku znajdującej się pod powłoką. Jakość powłok cynkowych, w aspektach takich jak połysk, gładkość, grubość czy przyczepność, może się różnić w zależności od składu chemicznego stali, w tym zawartości węgla, fosforu i krzemu.
Guma naturalna, inaczej nazywana NR, posiada wiele unikalnych właściwości. Jej wysoka odporność na rozciąganie zapobiega pęknięciom i rozdarciom. Guma ta wykazuje elastyczność, dzięki której zachowuje swoją formę nawet w niskich temperaturach i podczas rozciągania. NR ma również znakomite właściwości dynamiczne, w tym wyjątkową trwałość i odporność na ścieranie, trudne do osiągnięcia dla syntetycznych elastomerów. Niemniej jednak, guma naturalna ma swoje ograniczenia: jest podatna na działanie olejów i smarów mineralnych, jest wrażliwa na promieniowanie UV, na działanie ozonu i procesy starzenia.
Z kolei kauczuk butadienowo-styrenowy, znany jako SBR, to guma o właściwościach elastycznych zbliżonych do kauczuku naturalnego. Charakteryzuje się większą odpornością na warunki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co czyni go doskonałym materiałem do użytku na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym na alkohole, takie jak metanol i etanol, ale tylko do niższych stężeń wykazuje odporność na kwasy i nieorganiczne zasady. Jednakże, SBR nie jest odporny na oleje mineralne i smary, co ogranicza jego zastosowanie w niektórych dziedzinach przemysłu. Ponadto, jest niewłaściwy do użycia w środowiskach, w których obecne są benzyna i węglowodory alifatyczne, aromatyczne i chlorowane.
Zastosowanie
System „Bauer”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych, który został opracowany w w 1947 roku. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część męska składa się z dźwigni, kuli i w zależności od potrzeb może mieć np. króciec do węża. Część żeńska składa się z kielicha, uszczelki i np. króćca do węża. Złącze zamyka się poprzez włożenie kuli do kielicha i zamknięcie ich za pomocą dźwigni. Złącze jest wtedy w 100% szczelne. Nie potrzebne są do tego żadne narzędzia, co powoduje, że można je łączyć w ciemności. Części złącza można ze sobą połączyć pod kątem 30° w każdym kierunku, co pozwala na użytkowanie ich w trudnych warunkach. Złącza te można używać zarówno do tłoczenia jaki i ssania.
System ten został zaprojektowany z myślą o złączach do systemów przesyłu wody w instalacjach nawadniających. Znajdują one zastosowanie w szeregu różnych sektorów gospodarki, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów, oraz ochrona środowiska.
Wśród kluczowych zalet tego systemu złączy w instalacjach przesyłowych, należy wymienić: prostotę łączenia złączy bez użycia dodatkowych narzędzi, duże spektrum dostępnych rozmiarów, możliwość połączenia obustronnego pod kątem do 30°, oraz zapewnienie pełnej szczelności, nawet w przypadku złączy zanieczyszczonych.
Złącza są szeroko stosowane w takich dziedzinach jak górnictwo, budowa tuneli, inżynieria lądowa i budownictwo dróg. Mają wiele zastosowań, w tym dostarczanie wody pitnej, odprowadzanie ścieków i przesył sprężonego powietrza. Używa się ich również do tworzenia systemów ssących i tłoczących przy odwadnianiu placów budowy, w wiertnictwie na lądzie i morzu, a także do transferu ładunków między statkami lub z brzegu na statek. W sytuacjach awaryjnych, zarówno na froncie cywilnym, jak i wojskowym, złącza służą do dostarczania wody pitnej, walki z powodziami i pożarami, tymczasowego i awaryjnego zaopatrywania w wodę, odprowadzania ścieków, osadów i odpadów, a także do tworzenia linii obejściowych. Znajdują zastosowanie także w emisji spalin, w przemyśle naftowym oraz w systemach do pneumatycznego przesyłania materiałów sypkich i granulatów.
System ten doskonale sprawdza się z w systemach asenizacyjnych, zwłaszcza przy gromadzeniu a później aplikacji na polach uprawnych gnojówki i gnojowicy jako naturalnego nawozu w gospodarstwach rolnych zajmujących się zarówno hodowlą zwierząt jak i uprawą roślin.
Element z gwintem zewnętrznym walcowym, służy do montażu na urządzeniach i instalacjach przesyłowych wyposażonych w gwint wewnętrzny. Wraz z uszczelką tworzy żeński kielich, na którego zewnętrznym pierścieniu spoczną zaczepy z części męskiej, pozwalając na zamknięcie złącza. Części takie służą do adaptacji istniejących elementów instalacji, bądź na urządzeniach, czy cysternach do posiadanych przewodów i instalacji w kompatybilnych z oryginalnymi złączami produkcji BAUER.
