| rozmiar złącza żeńskiego [mm] | rozmiar złącza żeńskiego [cale] | Ø zewn. rury PE [mm] | nr artykułu |
|---|---|---|---|
| 50 | 2" | 50 |
|
| 50 | 2" | 63 |
|
| 76 | 3" | 63 |
|
| 76 | 3" | 75 |
|
| 89 | 3 1/2" | 90 |
|
| 89 | 3 1/2" | 110 |
|
| 108 | 4 1/4" | 90 |
|
| 108 | 4 1/4" | 110 |
|
| 133 | 5 1/4" | 125 |
|
| 159 | 6 1/4" | 160 |
|
Właściwości użytych materiałów i zastosowanie.

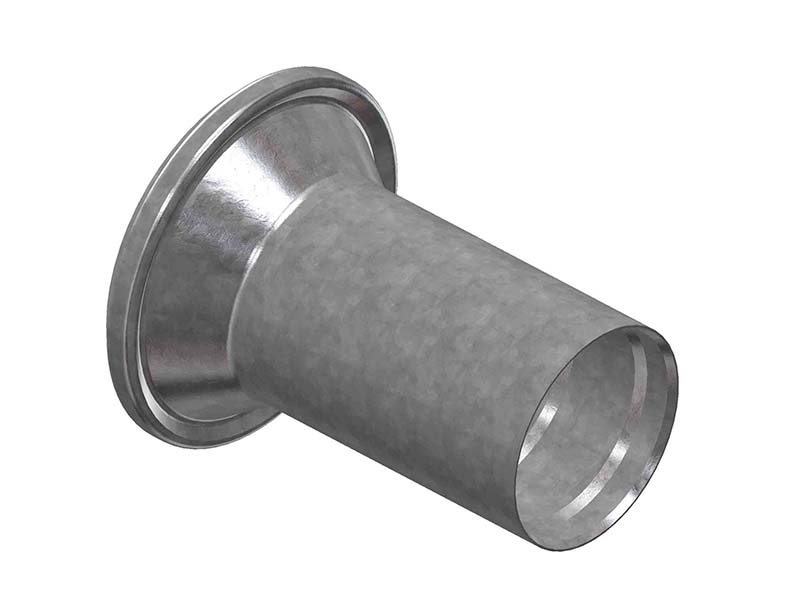

Kielich z króćcem na rury polietylenowe do systemu złączy BAUER typ B51 wykonany ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana jest stalą pokrytą cynkiem, który skutecznie chroni ją przed korozją. Właściwości ochronne cynku polegają na tworzeniu trwałych węglanów cynku, które powstają w reakcji z powietrzem i wodą. Te powłoki skutecznie działają jako tarcza antykorozyjna. Choć mogą z czasem degradować się przez czynniki zewnętrzne, potrafią się odnawiać dzięki podkładowej warstwie cynku. Jakość ocynkowania, uwzględniająca aspekty takie jak blask, tekstura czy grubość, zależy od składu stali, w tym od zawartości takich składników jak węgiel, fosfor czy krzem.
Naturalny kauczuk, oznaczany jako NR, charakteryzuje się szeregiem wyjątkowych cech. Jego odporność na rozciąganie minimalizuje ryzyko pęknięć. Dzięki swojej elastyczności zachowuje formę w różnych warunkach, nawet przy niskich temperaturach. Jednak NR ma pewne słabości: jest wrażliwy na oleje, promieniowanie UV czy ozon. W efekcie może ulegać przedwczesnemu starzeniu.
Kauczuk butadienowo-styrenowy (SBR) to alternatywa dla kauczuku naturalnego z elastycznymi właściwościami. Oferuje lepszą odporność na czynniki atmosferyczne, w tym ozon czy wysoką temperaturę. Jest również odporny na niektóre substancje chemiczne, choć nie radzi sobie z olejami czy benzyną, co określa jego zakres zastosowania w przemyśle.
Zastosowanie
System "Bauer" to innowacyjny system elastycznego łączenia rur i przewodów wprowadzony w 1947 roku. Charakteryzuje się dwuczęściowymi złączami: część męska zawiera dźwignię i kulę, natomiast część żeńska kielich i uszczelkę. Montaż jest prosty: kula wchodzi w kielich i jest zamykana dźwignią, zapewniając pełną szczelność. Nie wymaga to użycia specjalistycznych narzędzi, co umożliwia montaż nawet w ciemności. Co więcej, złącza można łączyć pod kątem 30°, co dodaje elastyczności w trudnych warunkach.
Choć pierwotnie stworzony dla instalacji nawadniających, system "Bauer" znalazł zastosowanie w wielu sektorach, takich jak rolnictwo, budownictwo czy ochrona środowiska. Jego wszechstronność pozwala na wykorzystanie w górnictwie, budownictwie drogowym czy w wiertnictwie. Przykładowo, służy do dostarczania wody pitnej, odprowadzania ścieków czy przesyłu powietrza. W sytuacjach kryzysowych, złącza te mogą pomóc w zaopatrywaniu w wodę czy walki z pożarami. Są także wykorzystywane w przemyśle naftowym czy przy przesyłaniu materiałów sypkich.
W gospodarstwach rolnych system ten odgrywa kluczową rolę w procesie zbierania i rozprowadzania gnojowicy czy gnojówki, pełniąc funkcję narzędzia asenizacyjnego i wspomagając naturalne nawożenie upraw.
Element przeznaczony do montażu na rurach z polietylenu. Specjalny profil króćca posiadający charakterystyczne pierścienie (tzw. choinkę) wewnątrz, ułatwia montaż złącza na rurze, w celu adaptacji do systemu złączy "Bauer". Kielich wraz z uszczelką tworzy żeńską cześć, na którego zewnętrznym pierścieniu spoczną zaczepy z części męskiej, pozwalając na zamknięcie złącza. Części takie służą do adaptacji istniejących elementów instalacji w postaci rur polietylenowych, bądź urządzeń, do posiadanych przewodów i instalacji kompatybilnych z oryginalnymi złączami produkcji BAUER.
