| Normy: | EN ISO 1307:2008 / TRbF 131, cz. 2, § 5.5 |
| Ciśnienie robocze: | 5 bar |
| Ciśnienie rozrywające: | 15 bar |
| Próżnia: | 0,9 bar |
| Zakres temperatur: | od -40°C do +90°C (maksymalna temp. oleju 100°C) |
| Oporność elektryczna: | <106Ω |
| Warstwa wewnętrzna: | NBR, czarny, gładki |
| Warstwa zewnętrzna: | CR, czarny, karbowany |
| Wkładki i wzmocnienie: | spirala stalowa, włókna tekstylne |
| Ø wewn. węża [mm] | ścianka węża [mm] | Ø zewn. węża [mm] | ciśnienie pracy [bar] | ciśnienie rozrywające [bar] | podciśnienie [bar] | promień gięcia [mm] | waga [kg/m] | długość rolki [m] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 51 | 5,5 | 62 | 5 | 15 | 0,9 | 130 | 1,80 | 40 |
|
| 76 | 6 | 88 | 5 | 15 | 0,9 | 190 | 2,45 | 40 |
|
| 102 | 6,5 | 115 | 5 | 15 | 0,9 | 255 | 4,40 | 40 |
|
| 152 | 8,5 | 169 | 5 | 15 | 0,9 | 460 | 6,340 | 20 |
|

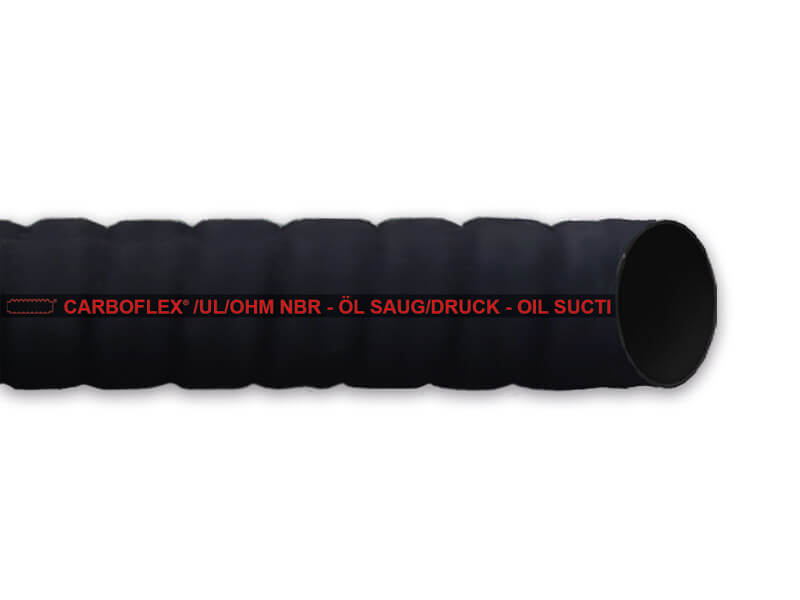

- Nadruk: Carboflex®/UL/Ohm NBR - Öl Saug/Druck - Oil suction/discharge - WP 5 bar BP 15 bar - Ω/T
- Możliwe docinanie
Zastosowanie:
CARBOFLEX®/U.L./OHM dzięki specjalnej karbowanej i lekkiej konstrukcji jest niezwykle elastycznym i łatwym w obsłudze wężem ssącym i odprowadzającym olej. Wąż świetnie sprawdza się przy obsłudze różnego typu pojazdów, a także przy wykonywaniu czynności związanych z czyszczeniem przemysłowym, w których osoba obsługująca powinna pracować z lekkim przewodem, zgodnie z zalecaniami przepisów BHP. Wąż przeznaczony do transportu węglowodorów o zawartości substancji aromatycznych poniżej 50%. Substancje aromatyczne to grupa organicznych związków chemicznych zawierających pierścień benzenowy w swojej strukturze. Występują naturalnie w ropie naftowej i są również produktem procesu rafinacji. Do najczęściej spotykanych aromatów należą benzen, toluen, ksyleny.
Zawartość aromatów w popularnych w Polsce paliwach:
- Benzyna 95, Pb95 / E5, max 35% (obj.) aromatów, benzen max 1%
- Benzyna 98, Pb98 / E5, max 35% (obj.) aromatów, benzen max 1%
- Benzyna E10, max 35% (obj.) aromatów, benzen max 1%
- Olej napędowy, Diesel / B7, zazwyczaj <20% (m/m)
- Bioetanol, E85, brak substancji aromatycznych, stosowany głównie w pojazdach FFV (ang. Flexible Fuel Vehicles) przystosowane do pracy na różnych proporcjach mieszanin paliwa
Wąż charakteryzuje się właściwościami antystatycznymi typu Ω/T, co oznacza, że posiada przewodzącą warstwę wewnętrzną oraz zewnętrzną (R < 10⁶ Ω, R < 10⁹ Ω przez ściankę węża), co zapobiega gromadzeniu się ładunków elektrostatycznych i zwiększa bezpieczeństwo pracy w wymagających środowiskach z śilnie palnymi paliwami.
Wąż sprawdza się w różnych gałęziach przemysłu:
- Transport paliw – wąż może być wężem załadunkowo - rozładunkowym w cysternach dystrybuujących paliwa do stacji benzynowych.
- Przemysł chemiczny i petrochemiczny – przesył i transport paliw, substancji łatwopalnych.
Kluczowe zalety
- Trwała konstrukcja z kauczuku – wysoka odporność na węglowodory, ścieranie i starzenie.
- Wzmocnienie spiralą i tkaniną – zwiększona odporność na ciśnienie i możliwość pracy z podciśnieniem.
- Powierzchnia z kauczuku CR - zwiększona żywotność, właściwości samogasnące, ochrona węża przed promieniowaniem UV, ozonem i zmiennymi warunkami atmosferycznymi.
- Antystatyczność typu Ω/T – bezpieczne użytkowanie w miejscach zagrożonych wyładowaniami elektrostatycznymi.
Zakres norm:
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
Norma TRbF 131, część 2 § 5.5 (Technische Regeln für brennbare Flüssigkeiten – czyli techniczne przepisy dotyczące cieczy palnych) dotyczy bezpiecznego stosowania elastycznych przewodów (węży) do transportu cieczy palnych w instalacjach przemysłowych i magazynowych. Jest to niemiecka regulacja techniczna, która miała zastosowanie głównie na terenie Niemiec i była częścią szerszych przepisów związanych z ochroną przeciwpożarową i przeciwwybuchową.
Właściwości użytych materiałów węża.
Wewnętrzna warstwa węża CARBOFLEX®/U.L./OHM wykonana jest z gumy NBR (Nitrylu), a zewnętrzna z gumy chloroprenowej (CR). Konstrukcja wzmocniona wkładkami tekstylnymi i stalową spiralą. Zewnętrzna warstwa karbowana, wewnętrzna gładka. Wąż charakteryzuje się właściwościami antystatycznymi typu Ω/T.
Ogólne właściwości materiałów:
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -35°C do +80°C dla gorącej wody. Guma nadaje wężowi odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
CR to rodzaj kauczuku syntetycznego, znanego również pod nazwą handlową Neoprene w porównaniu z kauczukiem naturalnym i innymi kauczukami syntetycznymi, opartymi na butadienie (np . SBR) ma większą odporność na oleje i inne rozpuszczalniki organiczne, wolniej również ulega starzeniu (parceniu). Jest odporny na promieniowanie UV, ozon, czynniki atmosferyczne i pomimo to funkcjonuje dobrze w środowisku olei mineralnych i wielu chemikaliów. Posiada również znakomitą odporność i wytrzymałość na ogień. Neopren to zadomowioną w Polsce nazwą potoczną, oficjalnie jest to nazwa handlowa należąca od 1931 r. do amerykańskiego koncernu chemicznego DuPont.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej zarówno dla NBR jak i CR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Wąż CARBOFLEX®/U.L./OHM nie nadaje się do zanurzania w środowisku paliw i olejów.
Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony.
Wąż charakteryzuje się właściwościami antystatycznymi typu Ω/T, co oznacza, że posiada przewodzącą warstwę wewnętrzną oraz zewnętrzną (R < 10⁶ Ω, R < 10⁹ Ω przez ściankę węża), co zapobiega gromadzeniu się ładunków elektrostatycznych i zwiększa bezpieczeństwo pracy w wymagających środowiskach z śilnie palnymi substancjami.
