| rozmiar złącza | rozmiar złącza [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 50 | 2" | 20 |
|
| 76 | 3" | 12 |
|
| 89 | 3 1/2" | 20 |
|
| 108 | 4 1/4" | 12 |
|
| 133 | 5 1/4" | 12 |
|
| 159 | 6 1/4" | 12 |
|
| 194 | 7 5/8" | 12 |
|
| 250 | 10" | - |
|
| 300 | 12" | - |
|
Właściwości użytych materiałów i zastosowanie.

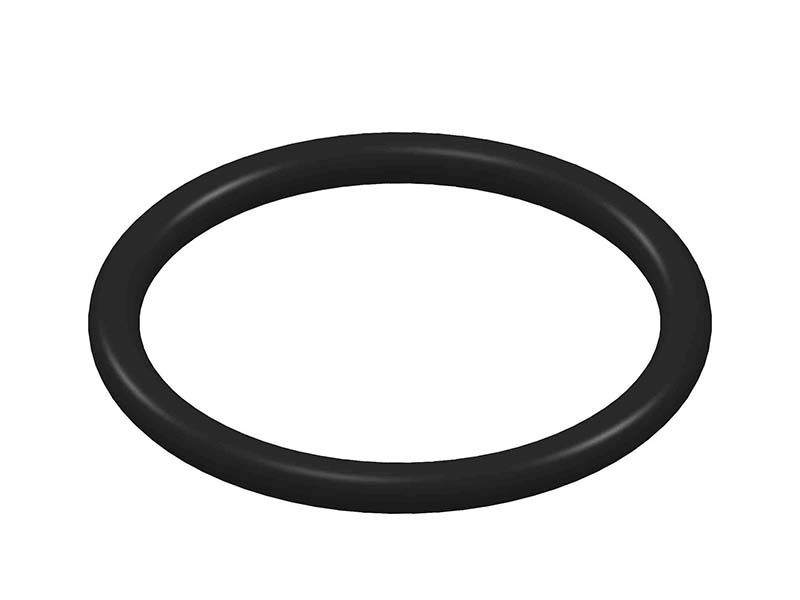

Uszczelka do złącza BAUER typ B3 wykonana z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System "Bauer" to metoda elastycznego łączenia rur i przewodów w instalacjach przesyłowych, stworzona w 1947 roku. Jego dwuczęściowe złącza składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część męska zawiera dźwignię i kulkę oraz, w zależności od potrzeb, króciec do węża. Część żeńska zawiera kielich, uszczelkę i ewentualnie króciec do węża. Złączenie odbywa się poprzez wsunięcie kuli do kielicha i zablokowanie ich za pomocą dźwigni. Taki sposób łączenia zapewnia pełną szczelność, nie wymaga narzędzi i pozwala na łączenie w ciemności. Złącza można łączyć pod kątem do 30° we wszystkich kierunkach, co sprawia, że nadają się do użytku w trudnych warunkach.
System "Bauer" został pierwotnie zaprojektowany do złącz w systemach przesyłu wody do nawadniania. Obecnie znajduje zastosowanie w różnych sektorach gospodarki, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów oraz ochrona środowiska.
Główne zalety tego systemu obejmują: łatwość łączenia złączy bez narzędzi, szeroki zakres dostępnych rozmiarów, możliwość łączenia pod kątem do 30° oraz gwarancję pełnej szczelności, nawet przy zanieczyszczonych złączach.
Złącza systemu "Bauer" są używane w górnictwie i budowie tuneli, inżynierii lądowej, budowie dróg, dostawie wody pitnej, ścieków i sprężonego powietrza. Stosuje się je w instalacjach ssących i tłoczących przy odwadnianiu terenów budowy, wiertnictwie lądowym i morskim oraz transporcie ładunków między statkami lub między statkami a brzegiem. W sytuacjach awaryjnych, zarówno cywilnych jak i wojskowych, są używane do dostarczania wody pitnej, działań przeciwpowodziowych i przeciwpożarowych, tymczasowego i awaryjnego zaopatrzenia w wodę, odprowadzania ścieków i odpadów oraz tworzenia linii obejściowych. Znajdują także zastosowanie w emisji spalin, przemyśle naftowym oraz w systemach pneumatycznego transportu materiałów sypkich i granulowanych.
System ten doskonale sprawdza się w systemach asenizacyjnych, zwłaszcza przy zbieraniu i późniejszej aplikacji gnojówki i gnojowicy jako naturalnych nawozów w gospodarstwach rolnych zajmujących się hodowlą zwierząt i uprawą roślin. Często bywa montowany na szambowozach i urządzeniach rolniczych niemieckiej produkcji.
Uszczelka jest elementem wymiennym, najczęściej stosowanym do wymiany uszkodzonych uszczelek w kielichach żeńskiej części złączy, które z czasem tracą swoje parametry użytkowe. Jest kompatybilna z oryginalnymi złączami produkcji BAUER.
