| ozmiar złącza męskiego [mm] | rozmiar złącza męskiego [cale] | rozmiar złącza żeńskiego [mm] | rozmiar złącza żeńskiego [cale] | długość rury [m] | nr artykułu |
|---|---|---|---|---|---|
| 50 | 2" | 50 | 2" | 1 |
|
| 50 | 2" | 50 | 2" | 2 |
|
| 50 | 2" | 50 | 2" | 3 |
|
| 50 | 2" | 50 | 2" | 6 |
|
| 76 | 3" | 76 | 3" | 1 |
|
| 76 | 3" | 76 | 3" | 2 |
|
| 76 | 3" | 76 | 3" | 3 |
|
| 76 | 3" | 76 | 3' | 6 |
|
| 89 | 3 1/2" | 89 | 3 1/2" | 1 |
|
| 89 | 3 1/2" | 89 | 3 1/2" | 2 |
|
| 89 | 3 1/2" | 89 | 3 1/2" | 3 |
|
| 89 | 3 1/2" | 89 | 3 1/2" | 6 |
|
| 108 | 4 1/4" | 108 | 4 1/4" | 1 |
|
| 108 | 4 1/4" | 108 | 4 1/4" | 2 |
|
| 108 | 4 1/4" | 108 | 4 1/4" | 3 |
|
| 108 | 4 1/4" | 108 | 4 1/4" | 6 |
|
| 133 | 5 1/4" | 133 | 5 1/4" | 1 |
|
| 133 | 5 1/4" | 133 | 5 1/4" | 2 |
|
| 133 | 5 1/4" | 133 | 5 1/4" | 3 |
|
| 133 | 5 1/4" | 133 | 5 1/4" | 6 |
|
| 159 | 6 1/4" | 159 | 6 1/4" | 1 |
|
| 159 | 6 1/4" | 159 | 6 1/4" | 2 |
|
| 159 | 6 1/4" | 159 | 6 1/4" | 3 |
|
| 159 | 6 1/4" | 159 | 6 1/4" | 6 |
|
| 194 | 7 5/8" | 194 | 7 5/8" | 1 |
|
| 194 | 7 5/8" | 194 | 7 5/8" | 2 |
|
| 194 | 7 5/8" | 194 | 7 5/8" | 3 |
|
| 194 | 7 5/8" | 194 | 7 5/8" | 6 |
|
| 250 | 10" | 250 | 10" | 1 |
|
| 250 | 10" | 250 | 10" | 2 |
|
| 250 | 10" | 250 | 10" | 3 |
|
| 250 | 10" | 250 | 10" | 6 |
|
| 300 | 12" | 300 | 12" | 1 |
|
| 300 | 12" | 300 | 12" | 2 |
|
| 300 | 12" | 300 | 12" | 3 |
|
| 300 | 12" | 300 | 12" | 6 |
|
Właściwości użytych materiałów i zastosowanie.

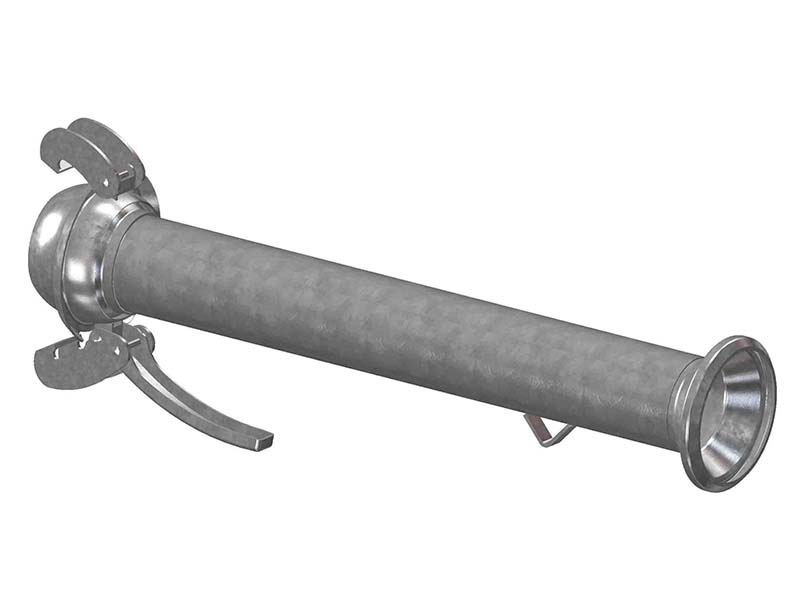

Rura ze złączami BAUER typ B43 i B44 wykonana ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Ocynkowana stal to stop żelaza pokryty warstwą cynku, chroniącą go przed korozją. Cynk tworzy solidne powłoki ochronne, zbudowane głównie z zasadowego węglanu cynku. Te powłoki powstają, gdy cynk wchodzi w reakcję z powietrzem i wodą, zapewniając skuteczną ochronę stali. Mimo że z upływem czasu mogą one ulegać uszkodzeniom z powodu warunków atmosferycznych, zdolność do samonaprawy zapewnia im podkład cynkowy. Charakterystyka tych powłok, tak jak ich jasność, struktura czy przyczepność, zależy od składu chemicznego stali, w tym od zawartości węgla, fosforu i krzemu.
Naturalny kauczuk, znany też jako NR, odznacza się specjalnymi właściwościami. Charakteryzuje się wysoką odpornością na rozciąganie, co sprawia, że jest trudny do rozerwania. Jego unikalna elastyczność umożliwia działanie w niskich temperaturach i wracanie do oryginalnego kształtu po odkształceniu. Chociaż wiele kauczuków syntetycznych próbuje naśladować NR, rzadko dorównują mu w wydajności. Niemniej jednak, naturalny kauczuk jest wrażliwy na oleje, promieniowanie UV oraz ozon i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany skrótowo jako SBR, ma elastyczność porównywalną z naturalnym kauczukiem. Wyróżnia się większą odpornością na niekorzystne warunki środowiskowe, takie jak ozon czy ekstremalne temperatury, stając się doskonałym wyborem dla zastosowań na otwartej przestrzeni. SBR dobrze znosi kontakt z alkoholami, takimi jak metanol czy etanol, ale ma ograniczoną odporność na niskie stężenia kwasów i zasad. Ograniczenie w jego zastosowaniu wynika z wrażliwości na oleje mineralne, benzynę i pewne węglowodory.
Zastosowanie
System łączenia rur „Bauer” powstał w 1947 roku jako innowacyjne rozwiązanie dla instalacji przesyłowych. Złącza te dzielą się na dwie części: męską i żeńską. Część męska zawiera dźwignię i kulę oraz, w zależności od potrzeb, dodatkowy element, jak króciec do węża. Część żeńska zaś skupia w sobie kielich, uszczelkę oraz, opcjonalnie, króciec. Złączanie odbywa się przez umieszczenie kuli w kielichu i zabezpieczenie dźwignią, co gwarantuje pełną szczelność. Co ważne, do łączenia nie wymaga się narzędzi, a złącza można połączyć pod kątem do 30°.
Zaprojektowany pierwotnie dla nawadniania, system Bauer znalazł zastosowanie w wielu branżach, od rolnictwa po budownictwo, inżynierię, ochronę środowiska czy oczyszczanie ścieków. Kluczowe atuty to m.in. łatwość montażu, różnorodność rozmiarów i wielokierunkowe łączenie pod kątem.
Złącza Bauer są wszechstronne: od górnictwa, przez budowę dróg czy dostarczanie wody pitnej, po działania awaryjne i cywilne, a także wojskowe. Przydają się także w przemyśle naftowym, transferach w portach czy przy usługach asenizacyjnych, w tym w rolnictwie przy wykorzystaniu gnojowicy i gnojówki. Zastosowanie systemu Bauer w gospodarstwach rolnych, zarówno w hodowli zwierząt, jak i uprawie roślin, potwierdza jego wszechstronność i niezawodność.
Rury ze złączami w systemie Bauer, są jednym z podstawowych elementów, służących do budowy instalacji przesyłowych. Instalacje te charakteryzują się łatwym montażem i demontażem, i świetnie sprawdzają się w sytuacjach, gdy jej funkcjonalność jest wymagana okresowo lub tymczasowo. Dzięki możliwości łączenia rur pod kątem do 30°, taka instalacja może zostać ułożona na nierównym terenie, czego nie da się zrobić ze sztywnymi instalacjami z rur gwintowanych. Świetnie sprawdzą się w kryzysowych sytuacjach, np. w trakcie powodzi, gdy konieczne jest szybkie ułożenie instalacji i wypompowanie dużych ilości wody ze szlamem, a następnie szybki i łatwy demontaż, oraz użycie instalacji w innym miejscu. Instalacje sprawdzą się również przy okresowym nawadnianiu, lub nawożeniu gnojówką lub gnojowicą pól, czy upraw, które wykonuje się na wiosnę. Rury wyposażone są w części męskie z zaczepami i żeńskie, i występują w różnych wariantach długości. Część jest kompatybilna z oryginalnymi złączami produkcji BAUER.
