| rozmiar złącza męskiego [mm] | rozmiar złącza męskiego [cale] | rozmiar złącza żeńskiego [mm] | rozmiar złącza żeńskiego [cale] | nr artykułu |
|---|---|---|---|---|
| 76 | 3" | 50 | 2" |
|
| 89 | 3 1/2" | 76 | 3" |
|
| 108 | 4 1/4" | 76 | 3" |
|
| 108 | 4 1/4" | 89 | 3 1/2" |
|
| 133 | 5 1/4" | 108 | 4 1/4" |
|
| 159 | 6 1/4" | 108 | 4 1/4" |
|
| 159 | 6 1/4" | 133 | 5 1/4" |
|
| 194 | 7 5/8" | 159 | 6 1/4" |
|
| 250 | 10" | 194 | 7 5/8" |
|
| 300 | 12" | 250 | 10" |
|
Właściwości użytych materiałów i zastosowanie.

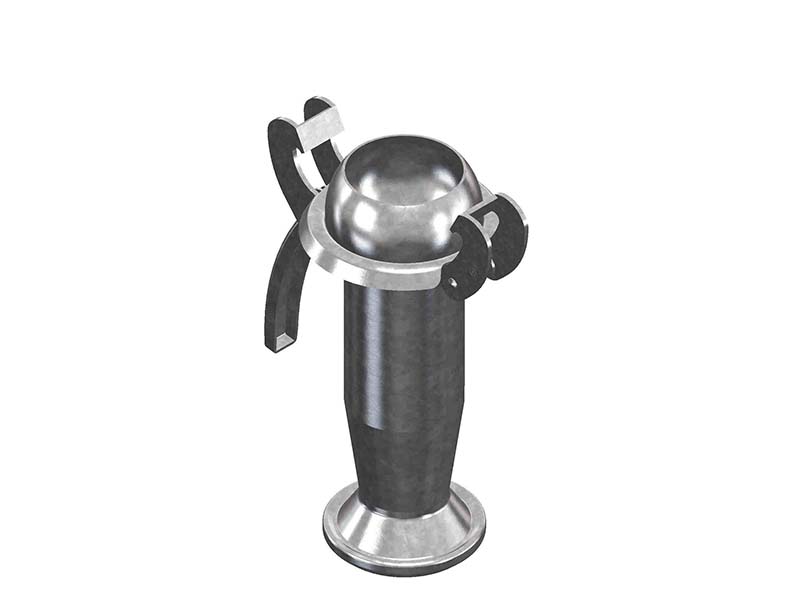

Redukcja, adapter łączy BAUER typ B40 wykonany ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Ocynkowana stal to stop żelaza pokryty warstwą cynku, chroniącą go przed korozją. Cynk tworzy solidne powłoki ochronne, zbudowane głównie z zasadowego węglanu cynku. Te powłoki powstają, gdy cynk wchodzi w reakcję z powietrzem i wodą, zapewniając skuteczną ochronę stali. Mimo że z upływem czasu mogą one ulegać uszkodzeniom z powodu warunków atmosferycznych, zdolność do samonaprawy zapewnia im podkład cynkowy. Charakterystyka tych powłok, tak jak ich jasność, struktura czy przyczepność, zależy od składu chemicznego stali, w tym od zawartości węgla, fosforu i krzemu.
Naturalny kauczuk, znany też jako NR, odznacza się specjalnymi właściwościami. Charakteryzuje się wysoką odpornością na rozciąganie, co sprawia, że jest trudny do rozerwania. Jego unikalna elastyczność umożliwia działanie w niskich temperaturach i wracanie do oryginalnego kształtu po odkształceniu. Chociaż wiele kauczuków syntetycznych próbuje naśladować NR, rzadko dorównują mu w wydajności. Niemniej jednak, naturalny kauczuk jest wrażliwy na oleje, promieniowanie UV oraz ozon i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany skrótowo jako SBR, ma elastyczność porównywalną z naturalnym kauczukiem. Wyróżnia się większą odpornością na niekorzystne warunki środowiskowe, takie jak ozon czy ekstremalne temperatury, stając się doskonałym wyborem dla zastosowań na otwartej przestrzeni. SBR dobrze znosi kontakt z alkoholami, takimi jak metanol czy etanol, ale ma ograniczoną odporność na niskie stężenia kwasów i zasad. Ograniczenie w jego zastosowaniu wynika z wrażliwości na oleje mineralne, benzynę i pewne węglowodory.
Zastosowanie
System „Bauer”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych, który został opracowany w w 1947 roku. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część męska składa się z dźwigni, kuli i w zależności od potrzeb może mieć np. króciec do węża. Część żeńska składa się z kielicha, uszczelki i np. króćca do węża. Złącze zamyka się poprzez włożenie kuli do kielicha i zamknięcie ich za pomocą dźwigni. Złącze jest wtedy w 100% szczelne. Nie potrzebne są do tego żadne narzędzia, co powoduje, że można je łączyć w ciemności. Części złącza można ze sobą połączyć pod kątem 30° w każdym kierunku, co pozwala na użytkowanie ich w trudnych warunkach. Złącza te można używać zarówno do tłoczenia jaki i ssania.
System ten został zaprojektowany z myślą o złączach do systemów przesyłu wody w instalacjach nawadniających. Znajdują one zastosowanie w szeregu różnych sektorów gospodarki, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów, oraz ochrona środowiska.
Wśród kluczowych zalet tego systemu złączy w instalacjach przesyłowych, należy wymienić: prostotę łączenia złączy bez użycia dodatkowych narzędzi, duże spektrum dostępnych rozmiarów, możliwość połączenia obustronnego pod kątem do 30°, oraz zapewnienie pełnej szczelności, nawet w przypadku złączy zanieczyszczonych.
Złącza są stosowane w górnictwie i budowie tuneli, projektach inżynieryjnych, budowie dróg oraz dostawie wody pitnej, ścieków a nawet sprężonego powietrza. Używane do tworzenia instalacji ssących i tłoczących przy odwadnianiu terenów budowy, w wiertnictwie lądowym i morskim oraz transferze ładunków między statkami lub statkami a brzegiem w portach. W przypadku sytuacji awaryjnych, zarówno cywilnych, jak i wojskowych, używane są do dostarczania wody pitnej, działań przeciwpowodziowych i przeciwpożarowych, tymczasowego i awaryjnego zaopatrywania w wodę, odprowadzania ścieków, osadów ściekowych i odpadów oraz tworzenia tymczasowych linii obejściowych. Mogą być stosowane także do emisji spalin, zastosowań w przemyśle naftowym oraz w systemach pneumatycznego transportu materiałów sypkich i granulowanych.
System ten doskonale sprawdza się z w systemach asenizacyjnych, zwłaszcza przy gromadzeniu a później aplikacji gnojówki i gnojowicy jako naturalnego nawozu w gospodarstwach rolnych zajmujących się zarówno hodowlą zwierząt jak i uprawą roślin.
Złącza do redukcji rozmiarów, kompatybilne z systemem "Bauer", służą do modyfikacji i adaptacji instalacji przesyłowych oraz urządzeń opierających się na tym systemie. Standardowo, element wyposażony jest w końcówkę męską z pierścieniem i zaczepami oraz w końcówkę żeńską z drugiej strony. Te części są zgodne z oryginalnymi złączami marki BAUER.
