| rozmiar złącza żeńskiego [mm] | rozmiar złącza żeńs. [cale] | rozmiar złącza męskiego [mm] | rozmiar złącza męs. [cale] | nr artykułu |
|---|---|---|---|---|
| 76 | 3" | 50 | 2" |
|
| 89 | 3 1/2"" | 76 | 3" |
|
| 108 | 4 1/4" | 76 | 3" |
|
| 108 | 4 1/4" | 89 | 3 1/2" |
|
| 133 | 5 1/4" | 108 | 4 1/4" |
|
| 159 | 6 1/4" | 108 | 4 1/4" |
|
| 159 | 6 1/4" | 133 | 5 1/4" |
|
| 194 | 7 5/8" | 159 | 6 1/4" |
|
| 250 | 10" | 194 | 7 5/8" |
|
| 300 | 12" | 250 | 10" |
|
Właściwości użytych materiałów i zastosowanie.

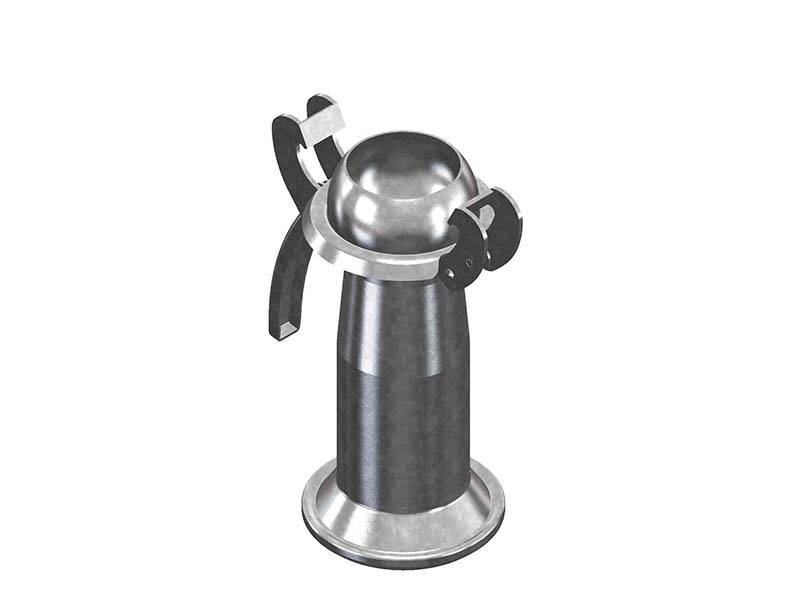

Redukcja, adapter łączy BAUER typ B39 wykonany ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Ocynkowana stal to stop żelaza pokryty warstwą cynku, chroniącą go przed korozją. Cynk tworzy solidne powłoki ochronne, zbudowane głównie z zasadowego węglanu cynku. Te powłoki powstają, gdy cynk wchodzi w reakcję z powietrzem i wodą, zapewniając skuteczną ochronę stali. Mimo że z upływem czasu mogą one ulegać uszkodzeniom z powodu warunków atmosferycznych, zdolność do samonaprawy zapewnia im podkład cynkowy. Charakterystyka tych powłok, tak jak ich jasność, struktura czy przyczepność, zależy od składu chemicznego stali, w tym od zawartości węgla, fosforu i krzemu.
Naturalny kauczuk, znany też jako NR, odznacza się specjalnymi właściwościami. Charakteryzuje się wysoką odpornością na rozciąganie, co sprawia, że jest trudny do rozerwania. Jego unikalna elastyczność umożliwia działanie w niskich temperaturach i wracanie do oryginalnego kształtu po odkształceniu. Chociaż wiele kauczuków syntetycznych próbuje naśladować NR, rzadko dorównują mu w wydajności. Niemniej jednak, naturalny kauczuk jest wrażliwy na oleje, promieniowanie UV oraz ozon i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany skrótowo jako SBR, ma elastyczność porównywalną z naturalnym kauczukiem. Wyróżnia się większą odpornością na niekorzystne warunki środowiskowe, takie jak ozon czy ekstremalne temperatury, stając się doskonałym wyborem dla zastosowań na otwartej przestrzeni. SBR dobrze znosi kontakt z alkoholami, takimi jak metanol czy etanol, ale ma ograniczoną odporność na niskie stężenia kwasów i zasad. Ograniczenie w jego zastosowaniu wynika z wrażliwości na oleje mineralne, benzynę i pewne węglowodory.
Zastosowanie
System łączenia rur „Bauer” powstał w 1947 roku jako innowacyjne rozwiązanie dla instalacji przesyłowych. Złącza te dzielą się na dwie części: męską i żeńską. Część męska zawiera dźwignię i kulę oraz, w zależności od potrzeb, dodatkowy element, jak króciec do węża. Część żeńska zaś skupia w sobie kielich, uszczelkę oraz, opcjonalnie, króciec. Złączanie odbywa się przez umieszczenie kuli w kielichu i zabezpieczenie dźwignią, co gwarantuje pełną szczelność. Co ważne, do łączenia nie wymaga się narzędzi, a złącza można połączyć pod kątem do 30°.
Zaprojektowany pierwotnie dla nawadniania, system Bauer znalazł zastosowanie w wielu branżach, od rolnictwa po budownictwo, inżynierię, ochronę środowiska czy oczyszczanie ścieków. Kluczowe atuty to m.in. łatwość montażu, różnorodność rozmiarów i wielokierunkowe łączenie pod kątem.
Złącza Bauer są wszechstronne: od górnictwa, przez budowę dróg czy dostarczanie wody pitnej, po działania awaryjne i cywilne, a także wojskowe. Przydają się także w przemyśle naftowym, transferach w portach czy przy usługach asenizacyjnych, w tym w rolnictwie przy wykorzystaniu gnojowicy i gnojówki. Zastosowanie systemu Bauer w gospodarstwach rolnych, zarówno w hodowli zwierząt, jak i uprawie roślin, potwierdza jego wszechstronność i niezawodność.
Redukcji rozmiarów złączy zgodnych z systemem "Bauer", używane są w celu dostosowania i adaptacji instalacji przesyłowych i urządzeń opartych o ten system. Element jest standardowo wyposażony w końcówkę męską z pierścieniem i zaczepami, oraz żeńską po drugiej stronie. Część jest kompatybilna z oryginalnymi złączami produkcji BAUER.
