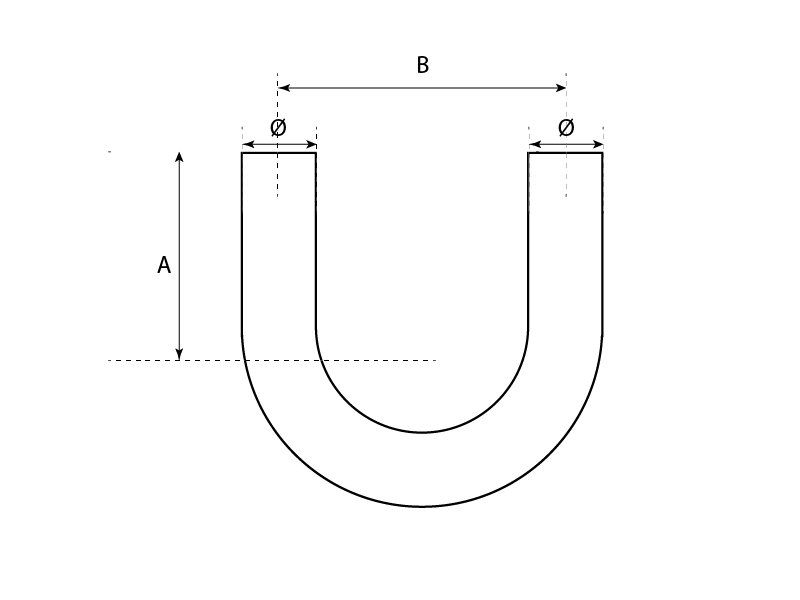

Wymiary i rysunek:

Zastosowanie:

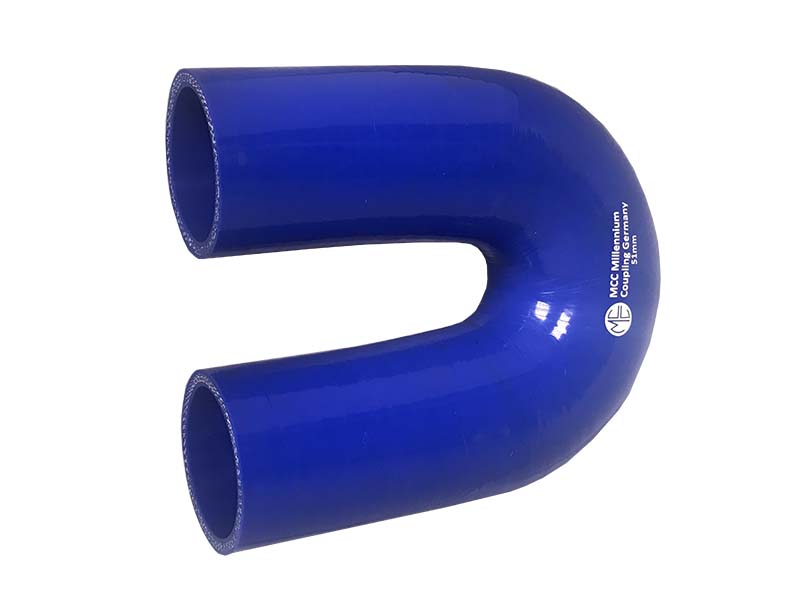

Silikonowy łącznik kątowy 180°, kolano zwrotne, U-kształtne, przeznaczone do konstrukcji instalacji chłodniczych w silnikach spalinowych. Element stosowany do transportu wody chłodniczej. Może pracować w otoczeniu wysokich temperatur występujących w układach chłodzenia, w ograniczonych przestrzeniach silników samochodowych, samogasnący.

Łącznik przeznaczony między innymi do zastosowania w:

- Układach chłodzenia i ogrzewania w pojazdach osobowych i ciężarowych.

- Maszynach przemysłowe i agregaty, gdzie wymagana jest odporność na wysoką temperaturę.

- Instalacjach HVAC, układy sprężonego powietrza i transport płynów technologicznych w ograniczonych przestrzeniach.

Zakres norm:

SAE J20 to amerykańska norma opracowana przez Society of Automotive Engineers, określająca wymagania techniczne dla gumowych i silikonowych przewodów chłodzenia, ogrzewania i wentylacji stosowanych głównie w motoryzacji i przemyśle ciężkim.

Sekcja R1 obejmuje węże przeznaczone do pracy z wodą i płynami chłodniczymi na bazie glikolu. Dla węży silikonowych stosuje się parametry wymagania ciśnienia, temperatury i elastyczności.

• Ciśnienie robocze: dostosowane do typowego zastosowania w układach chłodzenia, zwykle 3–7 bar w narzędziach i instalacjach motoryzacyjnych.

• Odkształcalność: wąż zachowuje elastyczność w ciasnych przestrzeniach silnika, nie deformuje się permanentnie przy wibracjach i zmianach ciśnienia.

Norma UL94 (Underwriters Laboratories) klasyfikuje reakcję tworzyw sztucznych i gum na ogień.
Klasa V-1 oznacza, że:

- materiał samogasnący — płomień gaśnie w ciągu 10 sekund po usunięciu źródła ognia,

- krople topniejącego materiału nie zapalają podłoża,

- próbka nie może się palić ani tlić dłużej niż 30 sekund po zapłonie.

Dla silikonów technicznych, spełnienie UL94 V-1 oznacza wysoką odporność ogniową, szczególnie istotną w:

- przemyśle lotniczym i transportowym,

- urządzeniach elektrycznych i elektronicznych,

- oraz w aplikacjach wymagających bezpieczeństwa pożarowego.

Właściwości użytych materiałów.

Zwrotny łącznik silkonowy, kolano 180° do wody chłodniczej MCC Millenium zbudowane jest z kauczuku silikonowego (MVQ) wulkanizowanego nadtlenkowo, wzmocnione siatkami tekstylnymi.

Ogólne właściwości materiałów:

Guma silikonowa (MVQ) to wszechstronny i elastyczny materiał wyróżniający się znaczną giętkością oraz odpornością na deformacje takie jak ściśnięcie, skręcenie lub zgięcie. Jest niezwykle wytrzymała w ekstremalnych warunkach termicznych, zachowując swoje właściwości w zakresie temperatur od -40 do nawet +180 stopni Celsjusza. Jako chemoodporny polimer, jest odporna na ozon, utlenianie, promieniowanie ultrafioletowe UVA i UVB oraz działanie mikroorganizmów, takich jak bakterie i grzyby. Z uwagi na swoją biologiczną neutralność, guma silikonowa jest często wykorzystywana w przemyśle spożywczym, w tym w chłodniach i suszarniach, a także w branży farmaceutycznej, winiarskiej, gorzelniczej i elektronicznej. Choć materiał ten jest odporny na wiele warunków, to nie jest zalecany do użycia ze stężonymii kwasami i zasadami, estrami i eterami, węglowodorami aromatycznymi i alifatycznymi. Ponadto, może ulec degradacji pod wpływem pary wodnej w temperaturach przekraczających 100 °C, mimo ogólnej odporności termicznej.

Silikon wulkanizowany nadtlenkowo, odnosi się do metody sieciowania silikonów, w której proces utwardzania polimeru przebiega przy użyciu nadtlenków organicznych (ang. peroxides), zamiast katalizatorów platynowych (platinum-cured). W efekcie powstaje sieć polimerowa o dużej odporności cieplnej, a sam materiał zyskuje inne właściwości użytkowe niż silikon platynowy. Wersja kauczuku o podwyższonej odporności na oleje, smary, płyny chłodnicze i paliwa, starzenie cieplne. Kauczuk sztywny, ale bardziej odporny na odkształcenia i ścieranie. Ten rodzaj silkonu, nie nadaje się do pracy z substancjami spożywczymi.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla MVQ. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
