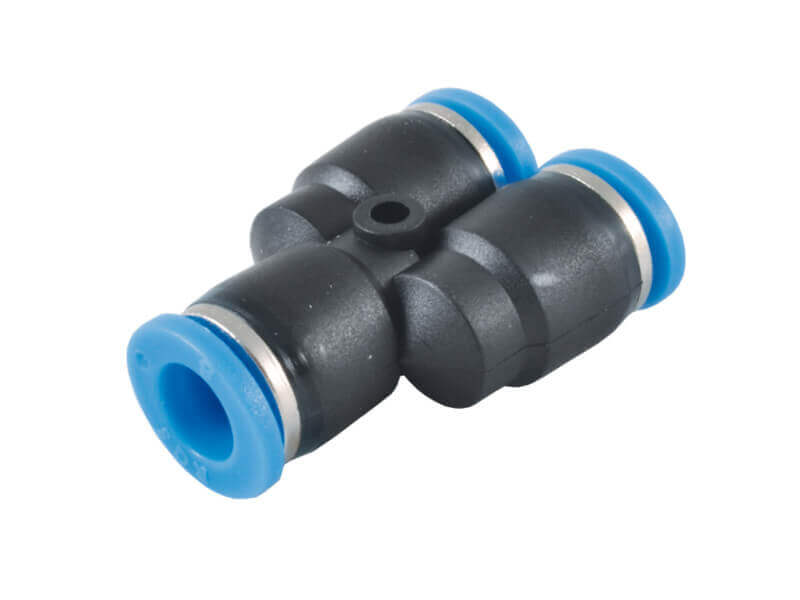

Złącze Wtykowe - Trójnik Y - RQS - Typ RQSY
Złącze wtykowe do węży kalibrowanych zewnętrznie, trójnik typu Y, rozdzielacz symetryczny. Przeznaczone do budowy instalacji pneumatycznych.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D i D1) [mm] | szerokość przyłącza (D2) [mm] | Ø otwór mont. (D3) [mm] | długość całkowita (L1) [mm] | odległość mont. (L2) [mm] | długość mont. (L3) [mm] | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|
| 4 | 11,5 | 3,2 | 36,5 | 11 | 14,5 | 10 | 0,9 |
|
| 6 | 13,5 | 3,2 | 37,5 | 13 | 15 | 10 | 0,9 |
|
| 8 | 15 | 3,2 | 39,8 | 15 | 18 | 10 | 0,9 |
|
| 10 | 19 | 4,2 | 50 | 18 | 21 | 10 | 0,9 |
|
| 12 | 21,5 | 4,2 | 53 | 21 | 21,5 | 10 | 0,9 |
|
