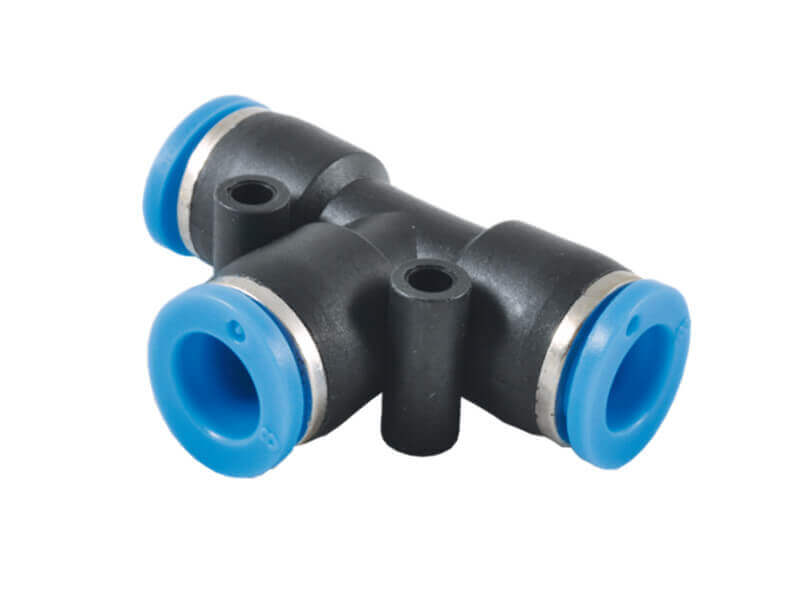

Złącze Wtykowe - Trójnik T - Złącze Redukcyjne - RQS - Typ RQST
Złącze wtykowe do węży kalibrowanych zewnętrznie, trójnik typu T, rozdzielacz redukcyjny. Przeznaczone do budowy instalacji pneumatycznych.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | Ø zewn. węża (D1) [mm] | szerokość przyłącza (D2) [mm] | Ø otwór mont. (D3) [mm] | długość całkowita (L1) [mm] | odległość otworów mont. (L2) [mm] | szerokość mont. (L3) [mm] | odległość mont. osi (L4) [mm] | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 4 | 13,5 | 3,2 | 39 | 16 | 19,2 | 8 | 10 | 0,9 |
|
| 8 | 4 | 15 | 3,2 | 45 | 18 | 22,5 | 9 | 10 | 0,9 |
|
| 8 | 6 | 15 | 3,2 | 45 | 18 | 22,5 | 9 | 10 | 0,9 |
|
| 10 | 6 | 19 | 4,2 | 57 | 24 | 26,3 | 12 | 10 | 0,9 |
|
| 10 | 8 | 19 | 4,2 | 57 | 24 | 26,8 | 12 | 10 | 0,9 |
|
| 12 | 8 | 21,5 | 4,3 | 59 | 27 | 28,5 | 13,5 | 10 | 0,9 |
|
| 12 | 10 | 21,5 | 4,3 | 59 | 27 | 29,5 | 13,5 | 10 | 0,9 |
|
