Złącze Wtykowe - Rozdzielacz T-D3 - RQS - Typ RQST3

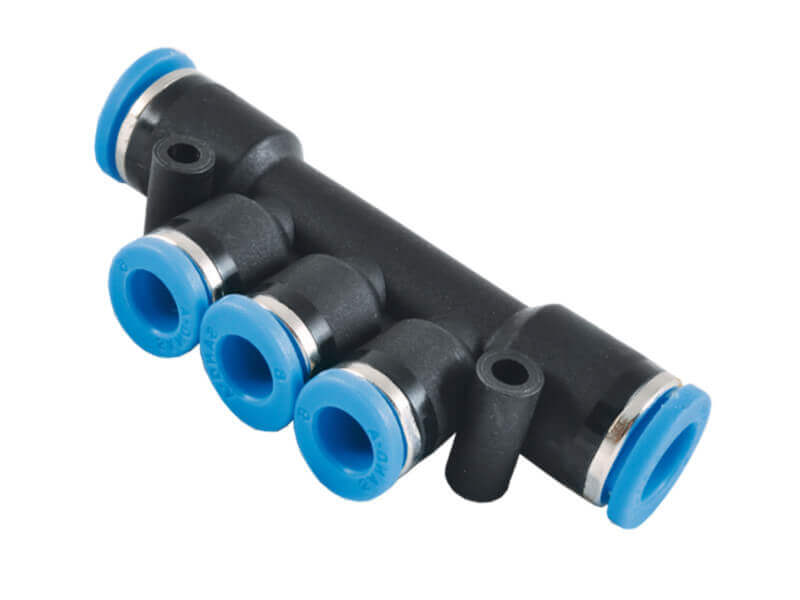

Złącze wtykowe do węży kalibrowanych zewnętrznie, rozdzielacz typu T z trzema wyjściami i z osią przepływu. Przeznaczone do budowy instalacji pneumatycznych.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |

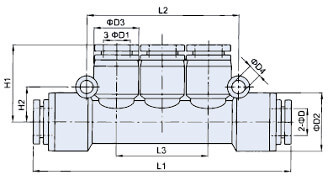

| Ø zewn. węża (D) [mm] | Ø zewn. węża (D1) [mm] | szerokość przyłącza (D2) [mm] | szerokość przyłącza (D3) [mm] | Ø otwór mont. (D4) [mm] | długość całkowita (L1) [mm] | odległość otworów mont. (L2) [mm] | odległość otworów mont. (L3) [mm] | szerokość mont. (H1) [mm] | odległość mont. osi (H2) [mm] | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 4 | 14,5 | 13 | 3,2 | 58 | 36 | 22 | 19 | 8 | 10 | 0,9 |
|
| 8 | 4 | 18,4 | 14,5 | 3,2 | 62 | 42 | 26 | 20,5 | 9 | 10 | 0,9 |
|
| 8 | 6 | 18,4 | 14,5 | 3,2 | 81 | 48 | 29 | 24,5 | 9 | 10 | 0,9 |
|
| 10 | 6 | 19 | 14,5 | 4,2 | 87 | 61 | 29 | 24,5 | 11,5 | 10 | 0,9 |
|
| 10 | 8 | 19 | 14,5 | 4,2 | 87 | 61 | 29 | 24,5 | 11,5 | 10 | 0,9 |
|
