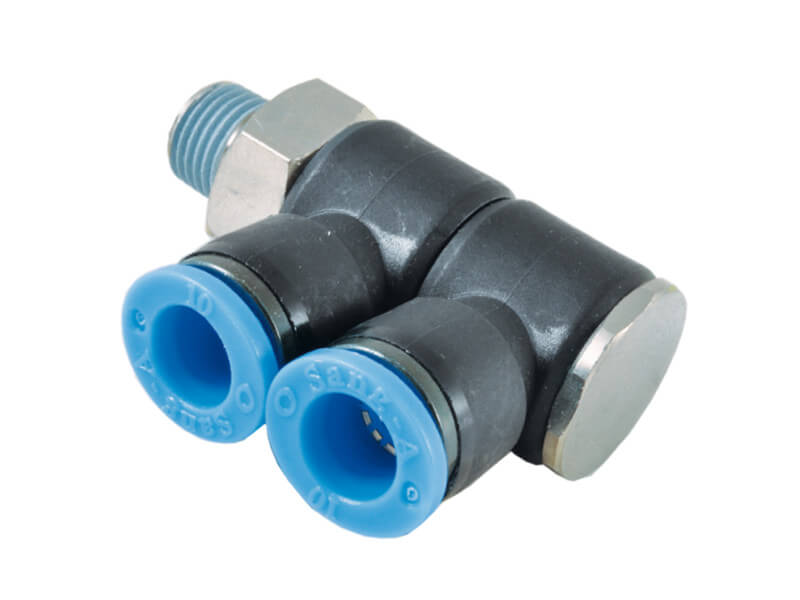

Złącze Wtykowe - Rozdzielacz Kątowy Obrotowy D2 - RQS - z Gwintem Zewnętrznym - Typ RQSLV2
Złącze wtykowe do węży kalibrowanych zewnętrznie, rozdzielacz kątowy, obrotowe (tamburynowe) z gwintem zewnętrznym wg EN 10226 (BSPT). Przeznaczone do budowy instalacji pneumatycznych. Posiada sześciokątne wykończenie pod klucz.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | gwint zewn. BSPT [cale] | szerokość przyłącza (D1) [mm] | długość gwintu (L1) [mm] | wymiar mont. gwintu (L2) [mm] | odległość mont. (L3) [mm] | szerokość całkowita (L4) [mm] | wymiar mont. przyłączy (L5) [mm] | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | R 1/8" | 11,5 | 7,5 | 14 | 15 | 38 | 23,5 | 12 | 10 | 0,9 |
|
| 4 | R 1/4" | 11,5 | 9,5 | 16,5 | 15 | 41,5 | 25,5 | 14 | 10 | 0,9 |
|
| 6 | R 1/8" | 13,5 | 7,5 | 14 | 15 | 38 | 23,5 | 12 | 10 | 0,9 |
|
| 6 | R 1/4" | 13,5 | 9,5 | 16,5 | 15 | 41,5 | 25,4 | 14 | 10 | 0,9 |
|
| 6 | R 3/8" | 13,5 | 10,5 | 18,5 | 15,7 | 49,5 | 29,5 | 19 | 10 | 0,9 |
|
| 8 | R 1/8" | 15 | 7,5 | 14,5 | 15 | 38 | 26,5 | 12 | 10 | 0,9 |
|
| 8 | R 1/4" | 15 | 9,5 | 17,5 | 15 | 41,5 | 29 | 14 | 10 | 0,9 |
|
| 8 | R 3/8" | 15 | 10,5 | 18,5 | 15,7 | 49,5 | 30 | 19 | 10 | 0,9 |
|
| 8 | R 1/2" | 15 | 13,5 | 25,5 | 21,5 | 60 | 32,5 | 24 | 10 | 0,9 |
|
| 10 | R 1/8" | 19 | 7,5 | 18 | 19 | 44 | 30,5 | 12 | 10 | 0,9 |
|
| 10 | R 1/4" | 19 | 9,5 | 18,5 | 21,5 | 44,8 | 32,5 | 14 | 10 | 0,9 |
|
| 10 | R 3/8" | 19 | 10,5 | 20,5 | 21,5 | 53 | 33 | 19 | 10 | 0,9 |
|
| 10 | R 1/2" | 19 | 13,5 | 25,5 | 21,5 | 60 | 36 | 24 | 10 | 0,9 |
|
| 12 | R 1/4" | 21,5 | 9,5 | 18,5 | 21,5 | 44,8 | 33,5 | 14 | 10 | 0,9 |
|
| 12 | R 3/8" | 21,5 | 10,5 | 22 | 21,5 | 53 | 35,5 | 19 | 10 | 0,9 |
|
| 12 | R 1/2" | 21,5 | 13,5 | 25,5 | 21,5 | 60 | 36,5 | 24 | 10 | 0,9 |
|
