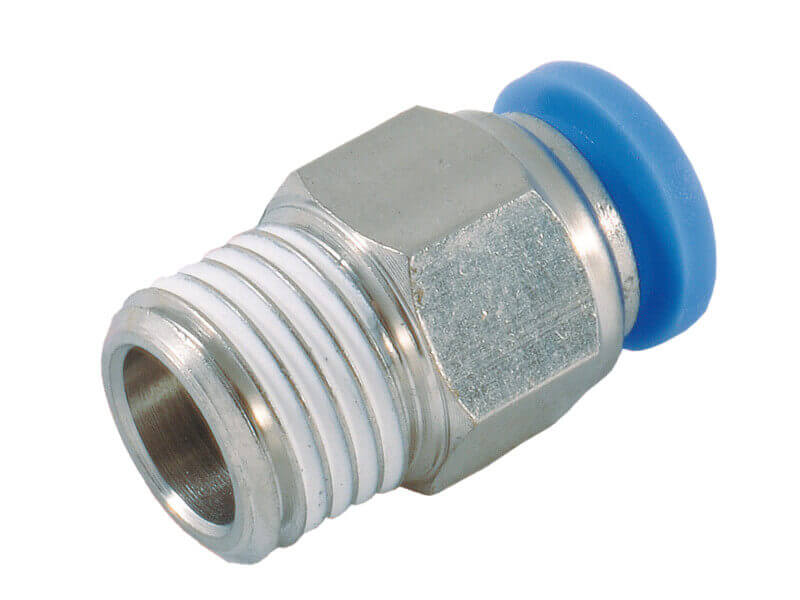

Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Typ RQSG
Złącze wtykowe do węży kalibrowanych zewnętrznie, z gwintem zewnętrznym wg EN 10226 (BSPT) lub metrycznym (DIN 158). Przeznaczone do budowy instalacji pneumatycznych. Posiada gniazdo pod klucz imbusowy i sześciokat pod klucz zwykły.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | gwint zewn. BSPT [cale] | gwint zewn. metryczny (DIN 158) | długość gwintu (L1) [mm] | długość całkowita (L2) [mm] | rozmiar imbusa | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 4 | - | M5 | 3,5 | 20,3 | 2 | 10 | 10 | 0,9 |
|
| 4 | - | M6 | 4 | 20,8 | 2 | 10 | 10 | 0,9 |
|
| 4 | R 1/8" | - | 7,5 | 20 | 3 | 10 | 10 | 0,9 |
|
| 4 | R 1/4" | - | 9,5 | 18 | 3 | 14 | 10 | 0,9 |
|
| 4 | R 3/8" | - | 10,5 | 19 | 3 | 17 | 10 | 0,9 |
|
| 6 | - | M5 | 3,5 | 21 | 2 | 12 | 10 | 0,9 |
|
| 6 | - | M6 | 4 | 21 | 2 | 12 | 10 | 0,9 |
|
| 6 | R 1/8" | - | 7,5 | 20,5 | 4 | 12 | 10 | 0,9 |
|
| 6 | R 1/4" | - | 9,5 | 22,5 | 4 | 14 | 10 | 0,9 |
|
| 6 | R 3/8" | - | 10,5 | 20,5 | 4 | 17 | 10 | 0,9 |
|
| 6 | R 1/2" | - | 13,5 | 24,5 | 4 | 21 | 10 | 0,9 |
|
| 8 | R 1/8" | - | 7,5 | 25,5 | 5 | 14 | 10 | 0,9 |
|
| 8 | R 1/4" | - | 9,5 | 24,5 | 5 | 14 | 10 | 0,9 |
|
| 8 | R 3/8" | - | 10,5 | 21,5 | 6 | 17 | 10 | 0,9 |
|
| 8 | R 1/2" | - | 13,5 | 25,5 | 6 | 21 | 10 | 0,9 |
|
| 10 | R 1/8" | - | 7,5 | 29,5 | 5 | 17 | 10 | 0,9 |
|
| 10 | R 1/4" | - | 9,5 | 31 | 6 | 17 | 10 | 0,9 |
|
| 10 | R 3/8" | - | 10,5 | 28,5 | 8 | 17 | 10 | 0,9 |
|
| 10 | R 1/2" | - | 13,5 | 26,5 | 8 | 21 | 10 | 0,9 |
|
| 12 | R 1/8" | - | 7,5 | 30 | 5 | 21 | 10 | 0,9 |
|
| 12 | R 1/4" | - | 9,5 | 30 | 6 | 21 | 10 | 0,9 |
|
| 12 | R 3/8" | - | 10,5 | 29 | 8 | 21 | 10 | 0,9 |
|
| 12 | R 1/2" | - | 13,5 | 32,5 | 8 | 21 | 10 | 0,9 |
|
| 14 | R 3/8" | - | 10,5 | 34 | 8 | 22 | 10 | 0,9 |
|
| 14 | R 1/2" | - | 13,5 | 33 | 10 | 22 | 10 | 0,9 |
|
| 16 | R 3/8" | - | 10,5 | 37,5 | 8 | 24 | 10 | 0,9 |
|
| 16 | R 1/2" | - | 13,5 | 39,5 | 10 | 24 | 10 | 0,9 |
|
