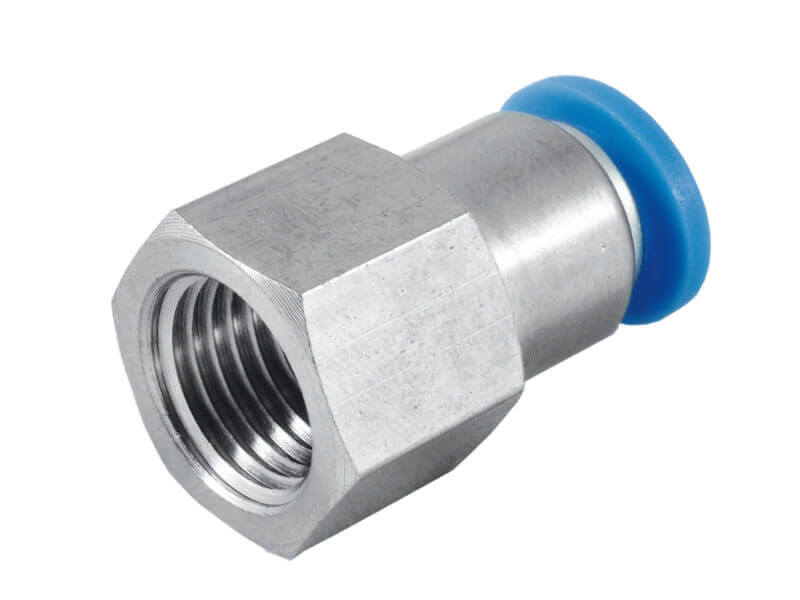

Złącze Wtykowe Proste - RQS - z Gwintem Wewnętrznym - Typ RQSF
Złącze wtykowe do węży kalibrowanych zewnętrznie, z gwintem wewnętrznym wg EN 10226 (BSPP) lub metrycznym (DIN 13). Przeznaczone do budowy instalacji pneumatycznych. Posiada sześciokąt pod klucz.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | gwint wewn. BSPP [cale] | gwint wewn. metryczny (DIN 158) | całkowita szerokość (D1) [mm] | długość gwintu (L1) [mm] | długość całkowita (L2) [mm] | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 4 | - | M 5 | 10 | 5,5 | 21 | 10 | 10 | 0,9 |
|
| 4 | - | M 6 | 10 | 6 | 21,5 | 10 | 10 | 0,9 |
|
| 4 | G 1/8" | - | 10 | 8,5 | 24 | 14 | 10 | 0,9 |
|
| 4 | G 1/4" | - | 10 | 11 | 26,5 | 17 | 10 | 0,9 |
|
| 6 | - | M 5 | 12 | 5,5 | 21,5 | 12 | 10 | 0,9 |
|
| 6 | - | M 6 | 12 | 6 | 22 | 12 | 10 | 0,9 |
|
| 6 | G 1/8" | - | 12 | 8,5 | 24,5 | 14 | 10 | 0,9 |
|
| 6 | G 1/4" | - | 12 | 11 | 27 | 17 | 10 | 0,9 |
|
| 6 | G 3/8" | - | 12 | 12 | 28 | 21 | 10 | 0,9 |
|
| 6 | G 1/2" | - | 12 | 14 | 30 | 24 | 10 | 0,9 |
|
| 8 | G 1/8" | - | 14 | 8,5 | 26 | 14 | 10 | 0,9 |
|
| 8 | G 1/4" | - | 14 | 11 | 28,5 | 17 | 10 | 0,9 |
|
| 8 | G 3/8" | - | 14 | 12 | 29,5 | 21 | 10 | 0,9 |
|
| 8 | G 1/2" | - | 14 | 14 | 31,5 | 24 | 10 | 0,9 |
|
| 10 | G 1/8" | - | 17 | 8,5 | 29,5 | 17 | 10 | 0,9 |
|
| 10 | G 1/4" | - | 17 | 11 | 32,7 | 17 | 10 | 0,9 |
|
| 10 | G 3/8" | - | 17 | 12 | 33 | 21 | 10 | 0,9 |
|
| 10 | G 1/2" | - | 17 | 14 | 35,7 | 24 | 10 | 0,9 |
|
| 12 | G 1/8" | - | 20 | 8,5 | 31 | 21 | 10 | 0,9 |
|
| 12 | G 1/4" | - | 20 | 11 | 33,5 | 21 | 10 | 0,9 |
|
| 12 | G 3/8" | - | 20 | 12 | 34,5 | 21 | 10 | 0,9 |
|
| 12 | G 1/2" | - | 20 | 14 | 36,5 | 24 | 10 | 0,9 |
|
