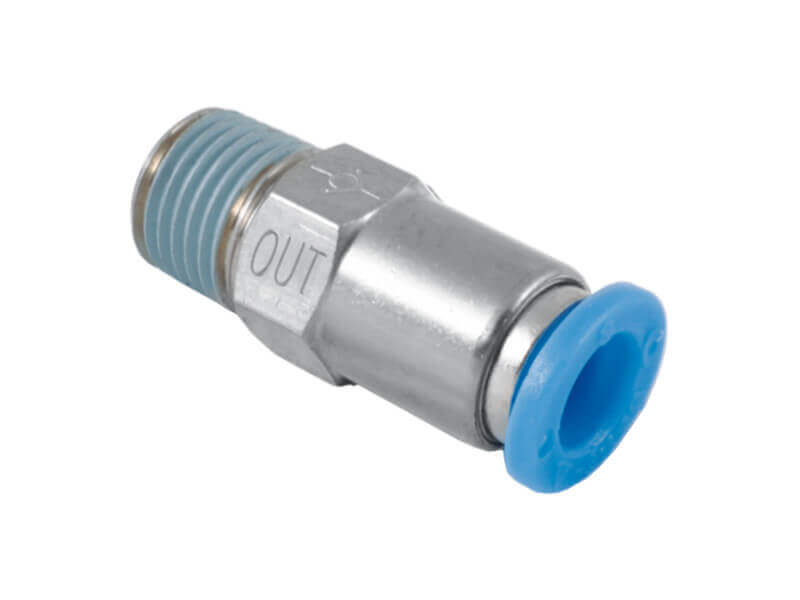

Złącze Proste Wtykowe OUTPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
Złącze wtykowe do węży kalibrowanych zewnętrznie, z gwintem zewnętrznym wg EN 10226 (BSPT) lub metrycznym (DIN 158), z zaworem zwrotnym, typu OUTPUT. Przeznaczone do budowy instalacji pneumatycznych. Posiada sześciokat pod klucz zwykły.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | gwint zewn. BSPT [cale] | gwint zewn. metryczny (DIN 158) | szerokość przyłącza (P) [mm] | długość gwintu (L1) [mm] | długość całkowita (L2) [mm] | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 4 | - | M 5 | 10 | 3,5 | 31 | 10 | 10 | 0,9 |
|
| 4 | - | M 6 | 10 | 4 | 31,5 | 10 | 10 | 0,9 |
|
| 4 | R1/8 | - | 10 | 7,5 | 27 | 10 | 10 | 0,9 |
|
| 6 | R1/8 | - | 12 | 7,5 | 32 | 12 | 10 | 0,9 |
|
| 6 | R1/4 | - | 12 | 9,5 | 32 | 14 | 10 | 0,9 |
|
| 8 | R1/8 | - | 14 | 7,5 | 35 | 14 | 10 | 0,9 |
|
| 8 | R1/4 | - | 14 | 9,5 | 37 | 14 | 10 | 0,9 |
|
| 10 | R3/8 | - | 17 | 10,5 | 56 | 17 | 10 | 0,9 |
|
| 10 | R1/2 | - | 17 | 13,5 | 59 | 21 | 10 | 0,9 |
|
| 12 | R3/8 | - | 20 | 10,5 | 62 | 21 | 10 | 0,9 |
|
| 12 | R1/2 | - | 20 | 13,5 | 65 | 21 | 10 | 0,9 |
|
