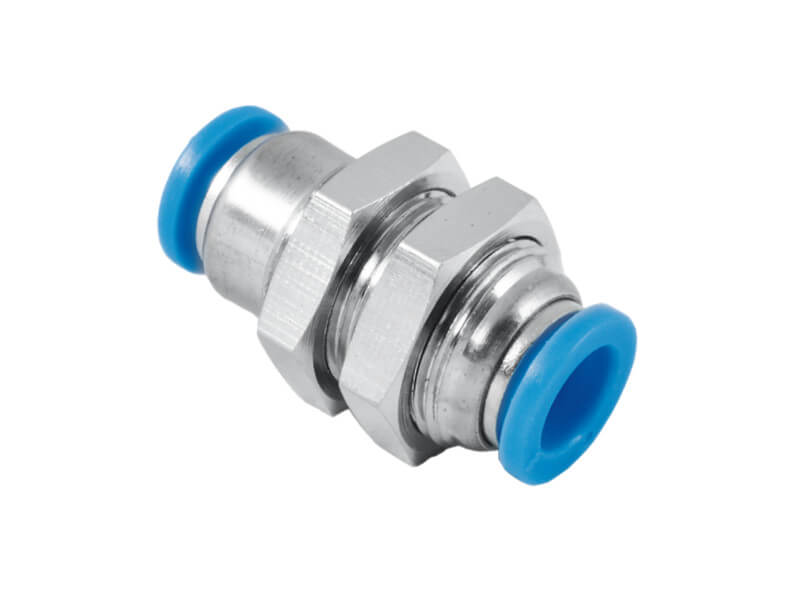

Złącze Wtykowe Proste - Dwustronne - Przegrodowe - RQS - Typ RQSS
Złącze wtykowe do węży kalibrowanych zewnętrznie, grodziowe z gwintem metrycznym (DIN 13) i nakrętkami kontrującymi, łącznik grodziowy symetryczny. Przeznaczone do budowy instalacji pneumatycznych. Posiada nakrętki sześciokątne pod klucz.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | szerokość przyłącza (D1) [mm] | gwint zewn. metryczny (DIN 13) | długość całkowita (L) [mm] | długość gwintu (L1) [mm] | rozmiar mont. (L2) [mm] | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 10 | M 12X1 | 30,5 | 9,5 | 10 | 14 | 10 | 0,9 |
|
| 6 | 12 | M 14X1 | 31 | 7,5 | 10,6 | 17 | 10 | 0,9 |
|
| 8 | 14 | M 16X1 | 34,5 | 6,5 | 12 | 19 | 10 | 0,9 |
|
| 10 | 17 | M 20X1 | 41,5 | 11,5 | 12 | 24 | 10 | 0,9 |
|
| 12 | 20 | M 22X1 | 44,5 | 12,5 | 13,5 | 26 | 10 | 0,9 |
|
