Złącze Wtykowe - Kątowe Obrotowe - RQS - z Gwintem Zewnętrznym - Typ RQSLV

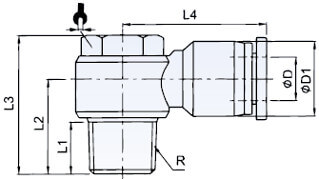

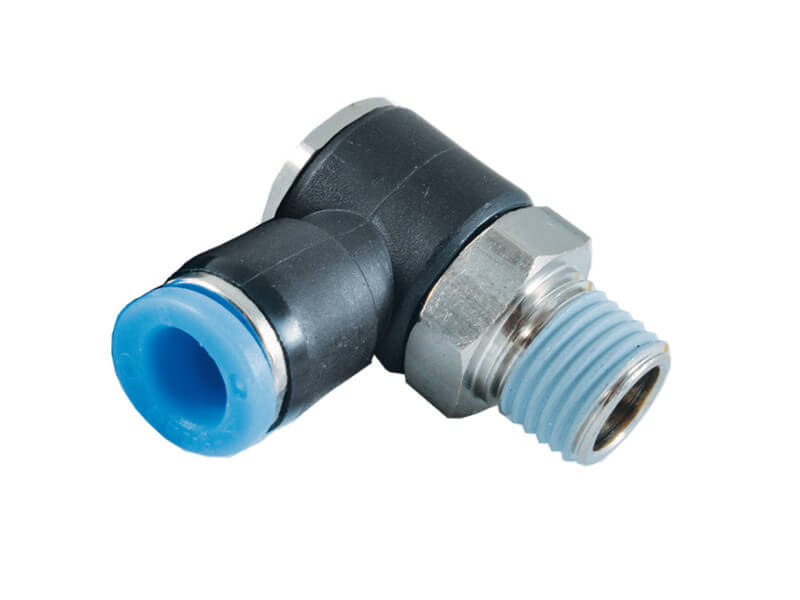

Złącze wtykowe do węży kalibrowanych zewnętrznie, kątowe, obrotowe (tamburynowe) z gwintem zewnętrznym wg EN 10226 (BSPT) lub metrycznym (DIN 158). Przeznaczone do budowy instalacji pneumatycznych. Posiada sześciokątne wykończenie pod klucz.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | gwint zewn. BSPT [cale] | gwint zewn. metryczny (DIN 158) | szerokość przyłącza (D1) [mm] | długość gwintu (L1) [mm] | wymiar mont. gwintu (L2) [mm] | wysokość całkowita (L3) [mm] | długość montażowa (L4) [mm] | rozmiar klucza | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | - | M 5 | 11,5 | 3,5 | 10,7 | 17,3 | 20,5 | 8 | 10 | 0,9 |
|
| 4 | R 1/8" | - | 11,5 | 7,5 | 15 | 23 | 23,5 | 12 | 10 | 0,9 |
|
| 4 | R 1/4" | - | 11,5 | 9,5 | 16,8 | 26,3 | 25,5 | 14 | 10 | 0,9 |
|
| 6 | - | M 5 | 13,5 | 3,5 | 11,7 | 17,3 | 22 | 8 | 10 | 0,9 |
|
| 6 | R 1/8" | - | 13,5 | 7,5 | 15 | 23 | 23,5 | 12 | 10 | 0,9 |
|
| 6 | R 1/4" | - | 13,5 | 9,5 | 16,2 | 26,3 | 25,4 | 14 | 10 | 0,9 |
|
| 6 | R 3/8" | - | 13,5 | 10,5 | 19 | 31,9 | 29,5 | 19 | 10 | 0,9 |
|
| 8 | R 1/8" | - | 15 | 7,5 | 15,7 | 23 | 26,5 | 12 | 10 | 0,9 |
|
| 8 | R 1/4" | - | 15 | 9,5 | 17,5 | 26,3 | 28,9 | 14 | 10 | 0,9 |
|
| 8 | R 3/8" | - | 15 | 10,5 | 19 | 31,9 | 29,8 | 19 | 10 | 0,9 |
|
| 8 | R 1/2" | - | 15 | 13,5 | 24 | 38,6 | 32,5 | 24 | 10 | 0,9 |
|
| 10 | R 1/8" | - | 19 | 7,5 | 18 | 23 | 30,5 | 12 | 10 | 0,9 |
|
| 10 | R 1/4" | - | 19 | 9,5 | 19,5 | 26,3 | 32,5 | 14 | 10 | 0,9 |
|
| 10 | R 3/8" | - | 19 | 10,5 | 21 | 31,9 | 33 | 19 | 10 | 0,9 |
|
| 10 | R 1/2" | - | 19 | 13,5 | 24,2 | 38,6 | 36 | 24 | 10 | 0,9 |
|
| 12 | R 1/4" | - | 21,5 | 9,5 | 20,8 | 26,3 | 33,5 | 14 | 10 | 0,9 |
|
| 12 | R 3/8" | - | 21,5 | 10,5 | 22,2 | 31,9 | 35,5 | 19 | 10 | 0,9 |
|
| 12 | R 1/2" | - | 21,5 | 13,5 | 25,5 | 38,6 | 36,5 | 24 | 10 | 0,9 |
|
