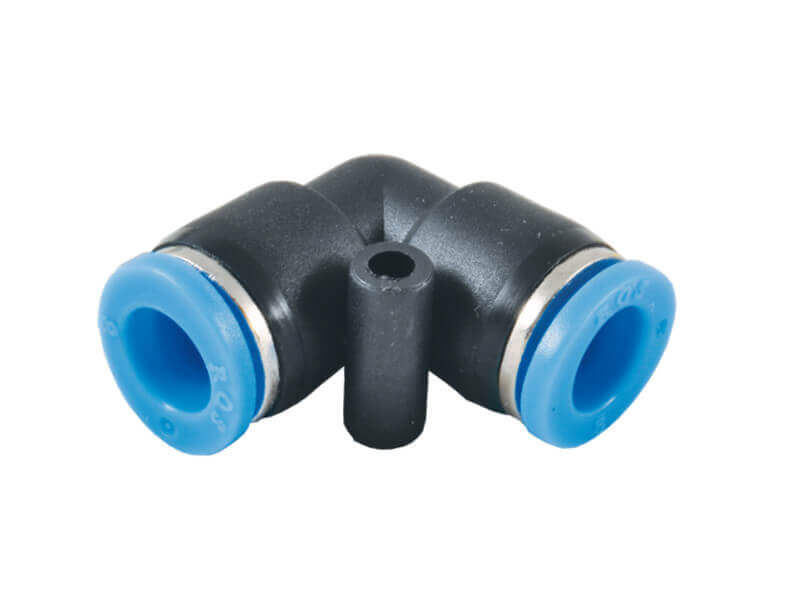

Złącze Wtykowe Kątowe - Dwustronne - RQS - Typ RQSL
Złącze wtykowe do węży kalibrowanych zewnętrznie, kątowe, łącznik symetryczny. Przeznaczone do budowy instalacji pneumatycznych.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar
|
|
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
| Ø zewn. węża (D) [mm] | szerokość przyłącza (D1) [mm] | Ø otwór mont. D2 [mm] | odległość mont. (L1) [mm] | szerokość mont. (L2) [mm] | ciśnienie pracy [bar] | podciśnienie [bar] | nr artykułu |
|---|---|---|---|---|---|---|---|
| 4 | 11,5 | 3,2 | 19 | 7 | 10 | 0,9 |
|
| 6 | 13,5 | 3,2 | 19,2 | 8 | 10 | 0,9 |
|
| 8 | 15 | 3,2 | 22,5 | 10 | 10 | 0,9 |
|
| 10 | 19 | 4,2 | 27,8 | 12 | 10 | 0,9 |
|
| 12 | 21,5 | 4,2 | 29,5 | 13,5 | 10 | 0,9 |
|
| 14 | 23,5 | 4,2 | 30,5 | 14 | 10 | 0,9 |
|
| 15 | 26,5 | 4,2 | 33 | 16 | 10 | 0,9 |
|
| 16 | 26,5 | 5,0 | 33 | 16,5 | 10 | 0,9 |
|
