* - Oznaczone w uwagach złącza posiadają pierścień bezpieczeństwa, dostosowany do montażu obejm skorupowych lub tulei zaciskowych

Zastosowanie

System „Guillemin”, to system złączy we francuskim standardzie, zwanych w Polsce również jako „złącza francuskie”. Charakteryzują się budową symetryczną w części przyłączeniowej, tzn. nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów. Posiadają dwa zaczepy i obrotowy pierścień ryglujący. Aby zamknąć złącze, jego dwie symetryczne połówki z dwoma zaczepami łączy się ze sobą poprzez ich przyłożenie uszczelkami do siebie i obrócenie obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 90°.

Złącza te znajdują zastosowanie w instalacjach do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów, chemikaliów i materiałów sypkich (proszki, granulaty) w zależności od odporności materiału z którego są wykonane. Złącza te nie znajdują zastosowania w przesyle pary wodnej i płynnych gazów. Znaleźć je można w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych czy kolejowych.

Normy:

Norma NF E29-572 (znana również jako EN 14420-8) dotyczy złączy Guillemin, które są symetrycznymi złączami używanymi głównie w przemyśle chemicznym i petrochemicznym. Standard ten określa specyfikacje dotyczące wymiarów, materiałów, uszczelnień, oraz testów ciśnieniowych dla złączek, aby zapewnić ich niezawodność i bezpieczeństwo w użytkowaniu. Złącza Guillemin charakteryzują się łatwością użytkowania i możliwością szybkiego połączenia oraz rozłączenia. Normę tę wydała Międzynarodowa Organizacja Normalizacyjna (ISO) oraz Francuski Komitet Normalizacyjny (AFNOR).

Właściwości użytych materiałów.

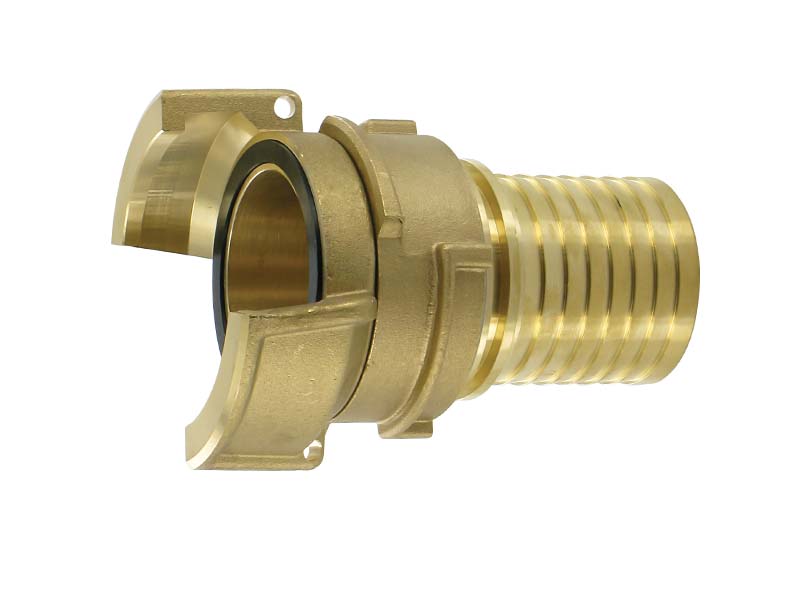

Złącze "Guillemin" (francuskie) z króćcem do węży wykonany z mosiądzu.

Ogólne właściwości materiałów:

Mosiądz to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych.
