| rozmiar złącza żeńskiego | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|
| 48 | 15 |
|
| 60 | 14 |
|
| 80 | 12 |
|
| 100 | 11 |
|
| 120 | 10 |
|
| 150 | 9 |
|
Właściwości użytych materiałów i zastosowanie.

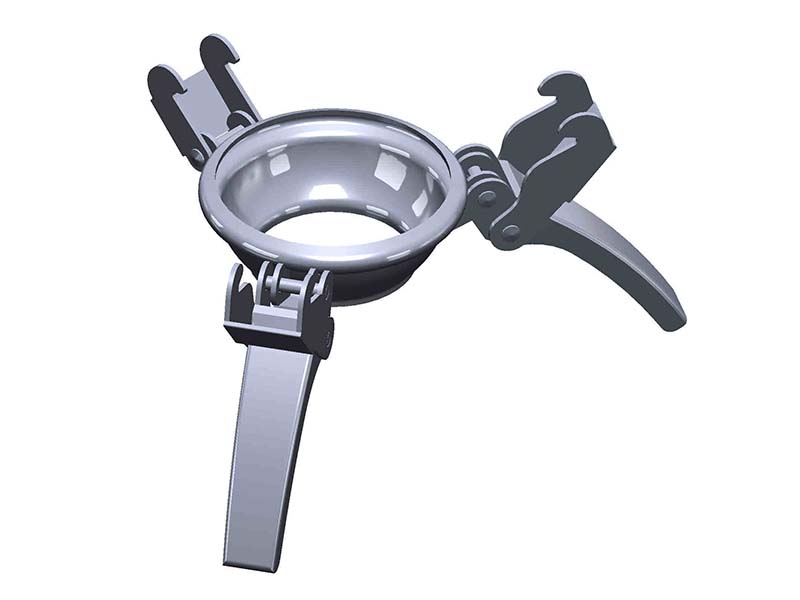

Złącze żeńskie do wspawania FERRARI typ F2 wykonane ze stali czarnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal czarna, często określana jako stal węglowa, jest materiałem o szerokim zastosowaniu w przemyśle, charakteryzującym się różnorodnymi właściwościami. Jej cechy zależą od zawartości węgla w danym stopie stali, ale zawsze odznacza się wysoką gęstością, osiągającą niemal 8 g/cm3. Warto zaznaczyć, że zawartość węgla w stali czarnej zwykle nie przekracza 2%. Dzięki zdolności do przenoszenia zarówno obciążeń stałych, jak i dynamicznych, a także wytrzymałości na rozciąganie, ściskanie oraz uszkodzenia mechaniczne, stal ta znajduje niezastąpione zastosowanie w wielu branżach. Stal czarna jest materiałem powszechnie wykorzystywanym w pracach ślusarskich, w produkcji maszyn oraz różnego rodzaju wyrobów użytkowych. Rury wykonane z tej stali odgrywają istotną rolę w tworzeniu systemów przemysłowych i sieci instalacyjnych. Co więcej, stal czarna pełni kluczową funkcję zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym. Jej uniwersalność sprawia, że jest ona wykorzystywana w wielu dziedzinach, co potwierdza jej znaczenie na rynku materiałów budowlanych i przemysłowych.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System "FERRARI" to jedno z elastycznych rozwiązań do łączenia rur i przewodów w systemach przesyłowych. Składa się on z dwóch głównych części: części wtykowej (męskiej) i części gniazdowej (żeńskiej). Część gniazdowa jest wyposażona w trzy zaczepy oraz dwie dźwignie przymocowane na zawiasach, a także wymienną uszczelkę typu O-ring o okrągłym przekroju. W części tej montuje się kulę, co umożliwia złączu elastyczność i zdolność do odchylenia od osi. Kulę pokrywa kołnierz z pierścieniem, na którym opierają się zaczepy części żeńskiej. Po zaciągnięciu dźwigni, nazywanej także "heblem", wszystkie te elementy łączą się, gwarantując szczelność połączenia. Ten element jest przeznaczony do spawania z rurami przesyłowymi lub innymi elementami instalacji.
Chociaż system "FERRARI" został początkowo zaprojektowany z myślą o systemach przesyłu wody i instalacjach nawadniających, znalazł on szerokie zastosowanie w wielu innych sektorach. Obejmuje to rolnictwo, ogrodnictwo, przemysł, budownictwo, inżynierię drogową i tunelową, oczyszczalnie ścieków, systemy odprowadzania fekaliów oraz ochronę środowiska.
Korzystanie z tego systemu łączeń w instalacjach przesyłowych niesie za sobą wiele zalet. Należą do nich łatwość łączenia złączy, którą można wykonać jedną ręką, dostępność wielu rozmiarów, zdolność do obustronnego łączenia pod kątem oraz gwarantowaną szczelność, nawet w przypadku zanieczyszczonych złączy.
