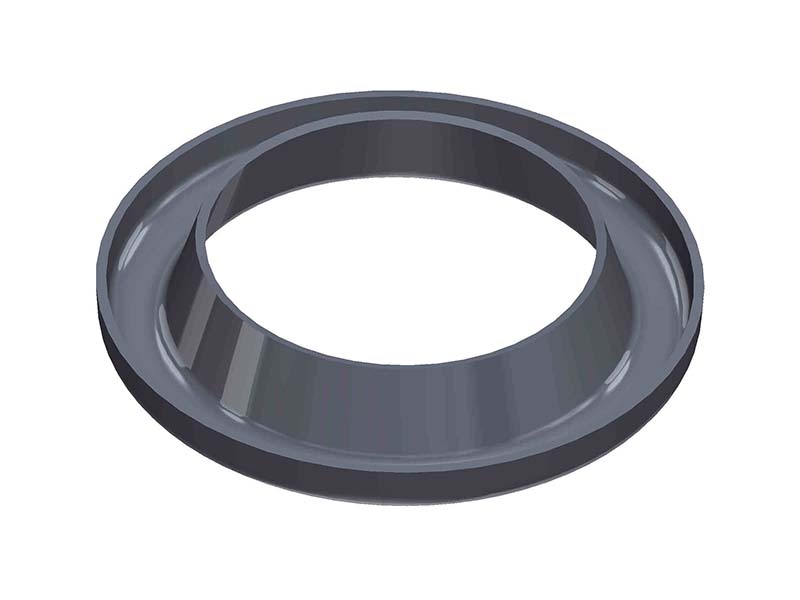

Złącze FERRARI - Typ F1B - Kołnierz do Wspawania - do Części Męskiej - ze Stali Czarnej - OMVE
Pierścień pod zaczepy do złączy w systemie FERRARI to element przeznaczony do spawania. Wykonany jest z czarnej stali. Ten system wykorzystuje rozwiązanie dźwigni od renomowanego producenta włoskiego, OMV, i znajduje zastosowanie w łączeniu rur w instalacjach przesyłowych wykorzystywanych w przemyśle, budownictwie, ochronie środowiska i rolnictwie. Może być używany do przesyłu różnorodnych substancji, w tym wody, wody przemysłowej, wody zanieczyszczonej, ścieków, gnojówki, szlamu, mieszanki zaprawy i betonitu, a także do transportu materiałów sypkich w postaci pyłu, proszku czy granulatu przy użyciu systemów pneumatycznych.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:

rozmiar złącza męskiego Ø całkowita (1) [mm] Ø wejścia złącza (2) [mm] Ø przyłącza (3) [mm] długość całkowita (H) [mm] waga [kg] ciśnienie pracy (2 haki) [bar] ciśnienie pracy (3 haki) [bar] nr artykułu
48 94 70 62 18 0,12 10 15
60 114 89 82 22 0,15 10 14
80 152 110 99 26 0,33 9 12
100 168 130 120 32 0,425 8 11
120 188 155 143 38 0,65 7 10
150 222 185 176 38 1,05 6 9

ferrari-omvr-F1B-schemat

Właściwości użytych materiałów i zastosowanie.

Kołnierz do wspawania FERRARI typ F1B wykonany ze stali czarnej.

Ogólne właściwości materiałów:

Stal czarna, nazywana również stalą węglową, jest jednym z najczęściej wykorzystywanych materiałów w przemyśle. Jej właściwości zależą od zawartości węgla w stopie stali, ale niezależnie od tego, zawsze charakteryzuje się wysoką gęstością, zbliżoną do 8 g/cm3. Co istotne, zawartość węgla w stali czarnej nie przekracza 2%. Jej zdolność do przenoszenia zarówno obciążeń stałych, jak i zmiennych, odporność na rozciąganie, ściskanie oraz wytrzymałość mechaniczną czynią ją nieocenionym materiałem w wielu branżach. Stal czarna ma zastosowanie o szerokim spektrum. Jest powszechnie wykorzystywana w pracach ślusarskich, produkcji maszyn oraz tworzeniu przedmiotów użytkowych. Rury wykonane z tej stali odgrywają kluczową rolę w budowie instalacji przemysłowych i sieci rozprowadzających. Ponadto, w budownictwie mieszkaniowym i przemysłowym ma fundamentalne znaczenie.

Zastosowanie

System „FERRARI”, będący jednym z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych, to jeden ze sztandarowych produktów włoskiego producenta OMV. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch lub trzech zaczepów i dźwigni przymocowanych do niej na zawiasach oraz uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kule nachodzi kołnierz, z kielichem i specjalnym pierścieniem, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.

Ten system został pierwotnie opracowany z myślą o zastosowaniach w łączeniach w systemach przesyłowych wody do nawadniania. Jednakże ze względu na swoją wszechstronność, znalazł on również zastosowanie w wielu innych sektorach, takich jak rolnictwo, przemysł, budownictwo, inżynieria dróg i tuneli, oczyszczalnie ścieków, systemy odprowadzania fekaliów oraz w dziedzinie ochrony środowiska.

Wśród kluczowych zalet tego systemu złączy w instalacjach przesyłowych, należy wymienić: prostotę łączenia złączy za pomocą jednej ręki, duże spektrum dostępnych rozmiarów, możliwość połączenia obustronnego pod kątem, oraz zapewnienie pełnej szczelności, nawet w przypadku złączy zanieczyszczonych.
