| rozmiar złącza żeńskiego | długość rury [m] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|
| 60 | 2 | 10 |
|
| 60 | 3 | 10 |
|
| 60 | 4 | 10 |
|
| 80 | 2 | 9 |
|
| 80 | 3 | 9 |
|
| 80 | 4 | 9 |
|
| 100 | 2 | 8 |
|
| 100 | 3 | 8 |
|
| 100 | 4 | 8 |
|
| 120 | 2 | 7 |
|
| 120 | 3 | 7 |
|
| 120 | 4 | 7 |
|
| 150 | 2 | 6 |
|
| 150 | 3 | 6 |
|
| 150 | 4 | 6 |
|
Właściwości użytych materiałów i zastosowanie.
Złącze żeńskie FERRARI typ F102 z rurą ssawną wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana to stal, która została zabezpieczona przed korozją poprzez pokrycie jej warstwą cynku. Kluczową cechą powłok cynkowych jest ich zdolność do tworzenia wyjątkowo trwałych i trudno rozpuszczalnych warstw ochronnych. Powstają one w wyniku oddziaływania z powietrzem i wodą, głównie za sprawą zasadowego węglanu cynku, co gwarantuje skuteczną ochronę przed korozją. Mimo że wpływ czynników atmosferycznych może z czasem stopniowo wpływać na degradację tych warstw, to dzięki obecności cynku pod nimi, mają one zdolność regeneracji. Jakość uzyskanych powłok cynkowych, takie jak ich połysk, gładkość, grubość, przyczepność, itp., różni się w zależności od składu chemicznego stali, przede wszystkim od zawartości węgla, fosforu i krzemu.
Guma naturalna, również znana jako NR, wykazuje szereg wyjątkowych właściwości. Charakteryzuje ją wysoka odporność na rozciąganie, co sprawia, że jest wytrzymała na pęknięcia i rozerwania. Jej elastyczność gwarantuje odporność na niskie temperatury i możliwość rozciągania bez utraty pierwotnego kształtu. NR posiada również doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co czyni ją niezwykle trwałą. Te unikalne cechy, występujące jednocześnie, są trudne do osiągnięcia w przypadku syntetycznych elastomerów, dlatego guma naturalna pozostaje w użyciu do dziś. Niemniej jednak, jest ona podatna na działanie olejów i smarów mineralnych oraz wrażliwa na promieniowanie ultrafioletowe (UV). Dodatkowo, podatna jest na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada guma naturalna. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest także odporny na niektóre chemikalia, w tym alkohole, takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko w niższych stężeniach. Niemniej jednak, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest odporny na benzynę i różne rodzaje węglowodorów, zarówno alifatycznych, aromatycznych, jak i chlorowanych, co sprawia, że jest niewłaściwy do stosowania w środowiskach, w których te substancje są obecne.
Zastosowanie

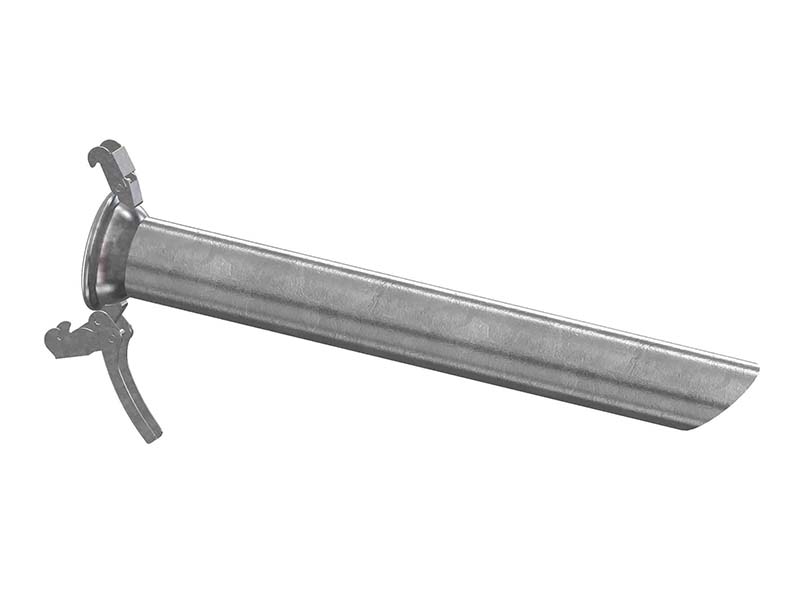

System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się będącą elementem męskiego wtyku kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
Element przeznaczony do montażu na instalacjach, urządzeniach i przewodach wyposażonych w złącza męskie FERRARI, które przeznaczone są do pobierania zawartości z przyczep, zbiorników, cystern itd.. Rur tego typu najczęściej używa się do odsysania mediów sypkich, takich jak ziarna, granulaty, piasek czy żwir. Długa rura pozwala na pracę w głębokich zbiornikach i łatwe operowanie końcówką zasysającą medium przy przeładunku.
Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
