| rozmiar złącza żeńskiego | Ø wewn. węża [mm] | Ø wewn. węża [cale] | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|---|---|
| 48 | 50 | 2" | 10 |
|
| 60 | 60 | 2 3/8" | 10 |
|
| 80 | 80 | 3 1/8" | 9 |
|
| 100 | 100 | 4" | 8 |
|
| 120 | 120 | 4 3/4" | 7 |
|
| 150 | 150 | 6" | 6 |
|
Właściwości użytych materiałów i zastosowanie.

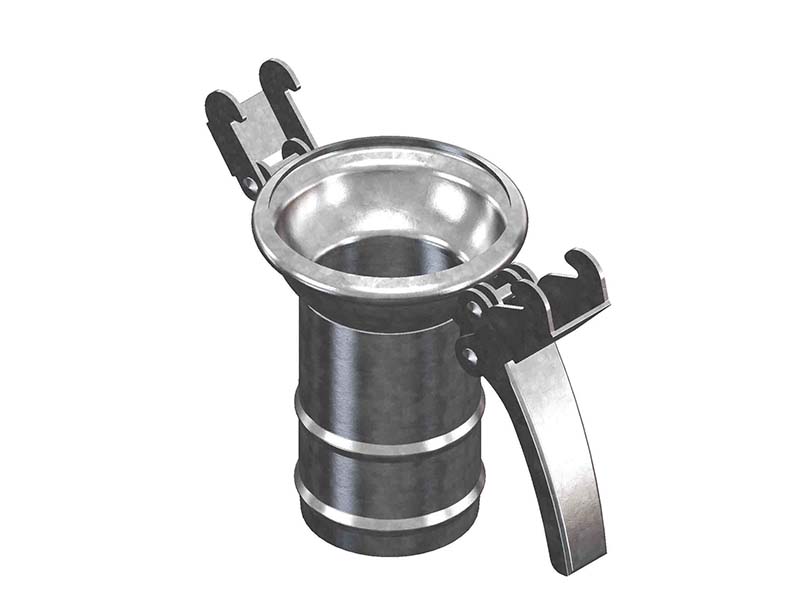

Złącze żeńskie z króćcem do węża FERRARI typ F7 wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal ocynkowana to materiał stalowy zabezpieczony przed korozją poprzez pokrycie go warstwą cynku. Kluczową cechą powłok cynkowych jest ich zdolność do tworzenia wyjątkowo odpornych i trudno rozpuszczalnych warstw ochronnych. Te warstwy formują się w wyniku oddziaływania z powietrzem i wodą, głównie z udziałem zasadowego węglanu cynku, co zapewnia skuteczną ochronę przed korozją. Choć wpływ czynników atmosferycznych może z czasem stopniowo zużywać te powłoki, obecność cynku pod nimi pozwala na ich samoregenerację. Jakość uzyskanych powłok cynkowych, obejmująca aspekty takie jak połysk, gładkość, grubość i przyczepność, zależy od składu chemicznego stali, zwłaszcza od zawartości węgla, fosforu i krzemu.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Wykazuje ona wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury oraz umożliwia rozciąganie bez utraty pierwotnego kształtu. Guma naturalna posiada także doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co przekłada się na jej niezwykłą trwałość. Te unikalne cechy występujące razem są trudne do osiągnięcia przez syntetyczne elastomery, co sprawia, że guma naturalna jest nadal szeroko wykorzystywana. Niemniej jednak ma ona pewne słabe strony, takie jak podatność na działanie olejów i smarów mineralnych oraz wrażliwość na promieniowanie ultrafioletowe (UV). Dodatkowo, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, to rodzaj gumy o właściwościach elastycznych porównywalnych do gumy naturalnej. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Ma jednak ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko w niższych stężeniach. Niestety, nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, SBR nie jest odporny na benzynę oraz różne rodzaje węglowodorów, w tym te alifatyczne, aromatyczne i chlorowane, co powoduje, że nie nadaje się do zastosowań w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System „Ferrari”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
Element przeznaczony do montażu wewnątrz węża, wymaga zabezpieczenia opaską lub obejmą na wąż (dostępne osobno w dziale z obejmami). Specjalny profil króćca posiadający charakterystyczne pierścienie (tzw. choinka), zabezpiecza złącze przed "wydmuchaniem", czy też ześlizgiwaniu się węża zaciśniętego obejmą na króćcu.
Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
