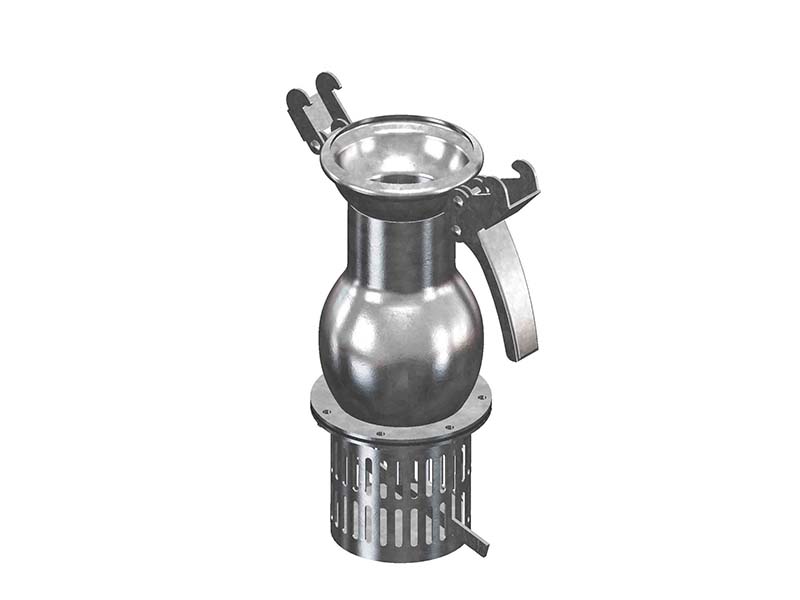

Złącze FERRARI z Koszem Ssawnym do Demontażu i Zaworem - Typ F63 - Kielich z Dwoma Zaczepami - Część Żeńska - ze Stali Ocynkowanej - OMVE
Część żeńska złącza typu FERRARI z koszem ssawnym z możliwością demontażu i zaworem zwrotnym, kielich z dwoma zaczepami. Wykonana ze stali ocynkowanej, z gumową uszczelką. System dźwigniowy włoskiego producenta OMV, stosowany do łączenia elementów w instalacjach przesyłowych w przemyśle, budownictwie, ochronie środowiska i rolnictwie. Może być stosowany do przesyłu wody, wody przemysłowej i brudnej, ścieków, gnojówki, szlamu, zapraw, betonitu czy przesyłu pneumatycznego materiałów sypkich w formie pyłu, proszku czy granulatu.
Potrzebujesz pomocy przy wyborze tego produktu?
Skorzystaj z poniższych zasobów:

rozmiar złącza żeńskiego ciśnienie pracy [bar] nr artykułu
60 10
80 9
100 8
120 7
150 6

Właściwości użytych materiałów i zastosowanie.

Złącze żeńskie FERRARI typ F63 z koszem ssawnym wykonane ze stali ocynkowanej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).

Ogólne właściwości materiałów:

Stal ocynkowana to rodzaj stali, która została zabezpieczona przed korozją poprzez pokrycie jej warstwą cynku. Kluczową cechą powłok cynkowych jest ich zdolność do tworzenia trwałych i trudno usuwalnych warstw ochronnych. Te warstwy tworzą się w wyniku reakcji z powietrzem i wodą, z udziałem zasadowego węglanu cynku, co skutkuje efektywną ochroną przed korozją. Mimo że wpływ czynników atmosferycznych stopniowo oddziałuje na te powłoki, obecność cynku pod nimi pozwala na ich regenerację. Jakość powłok cynkowych, takie jak ich połysk, gładkość, grubość i przyczepność, zależy w dużej mierze od składu chemicznego stali, zwłaszcza od zawartości węgla, fosforu i krzemu.

Guma naturalna, znana również jako NR, charakteryzuje się wieloma wyjątkowymi właściwościami. Wyróżnia się wyjątkową odpornością na rozciąganie, co przekłada się na odporność na pęknięcia i rozdarcia. Elastyczność gumy naturalnej sprawia, że utrzymuje ona swoją formę nawet w niskich temperaturach i po rozciągnięciu. NR posiada także doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co czyni ją niezwykle trwałą. Te unikalne cechy, występujące razem, są trudne do osiągnięcia w przypadku syntetycznych elastomerów, dlatego nadal wykorzystuje się gumę naturalną. Jednak guma naturalna ma również swoje słabości. Jest podatna na działanie olejów i smarów mineralnych, a także jest wrażliwa na promieniowanie ultrafioletowe (UV). Dodatkowo, jest podatna na wpływ ozonu i procesy starzenia.

Kauczuk butadienowo-styrenowy, znany również jako SBR, to rodzaj gumy o elastycznych właściwościach porównywalnych do gumy naturalnej. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, takie jak metanol i etanol. Jednak ma ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, choć tylko w niższych stężeniach. Niestety, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych branżach. Ponadto, nie jest odporny na benzynę i różne rodzaje węglowodorów, włączając te aromatyczne, alifatyczne i chlorowane, co sprawia, że jest niewłaściwy w środowiskach, gdzie te substancje występują.

Zastosowanie

System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.

Element przeznaczony do montażu na instalacjach, urządzeniach i przewodach wyposażonych w złącza męskie FERRARI, które zanurzane są w zbiornikach, odstojnikach, cysternach czy szambach w celu pobrania płynnej zawartości. Zamontowany kosz przeciwdziała dostaniu się do instalacji większych elementów, jak gałęzie, kamienie czy inne elementy, które mogą uszkodzić elementy instalacji, takie jak np. pompa. Jednocześnie przewód wyposażony w taki kosz, jest odpowiednio dociążony, aby opaść na dno zbiornika z którego pobierana jest ciecz. Kosz posiada dolny zawór zwrotny, zapobiegający cofaniu się pompowanej substancji, podczas przerw w pracy, dzięki czemu po ponownym uruchomieniu pompa nie musi zasysać ponownie pustej zawartości przewodu. Dodatkowym atutem elementu jest możliwość demontażu i wymiany kosza w razie uszkodzenia lub zużycia.

Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
