Właściwości użytych materiałów i zastosowanie.

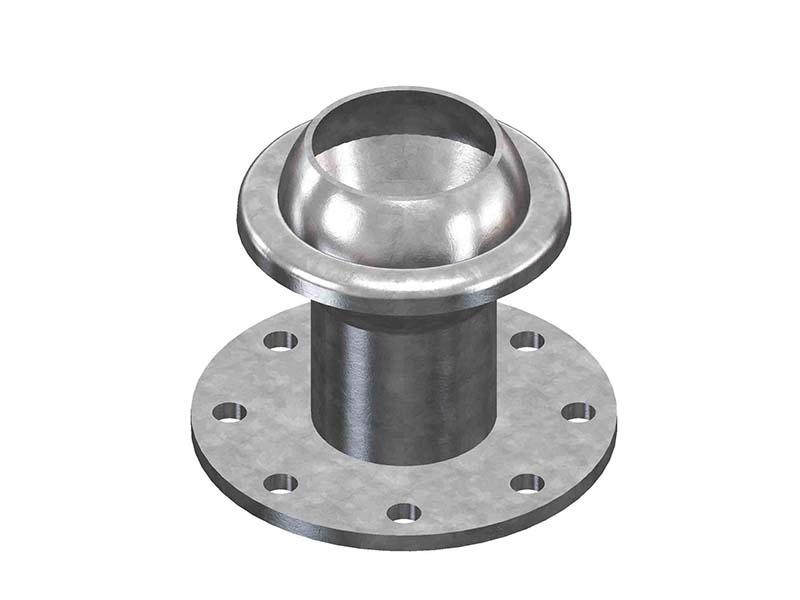

Złącze męskie z przyłączem kołnierzowym FERRARI typ F46 wykonane ze stali ocynkowanej.

Ogólne właściwości materiałów:

Stal ocynkowana to stal, która została zabezpieczona przed korozją przez pokrycie jej warstwą cynku. Kluczową cechą powłok cynkowych jest ich zdolność do tworzenia wyjątkowo odpornych i trudno rozpuszczalnych powłok ochronnych. Powstają one w wyniku kontaktu z powietrzem i wodą, głównie z zasadowego węglanu cynku, który zapewnia efektywną ochronę przed korozją. Mimo że czynniki atmosferyczne mogą z czasem stopniowo zużywać te powłoki, to dzięki obecności pod nimi cynku, są one w stanie regenerować się. Jakość otrzymanych powłok cynkowych - ich połysk, gładkość, grubość, przyczepność, itp. - różni się w zależności od składu chemicznego stali, przede wszystkim od zawartości węgla, fosforu i krzemu.

Normy:

Norma EN 1092-1 to kompleksowy dokument techniczny dotyczący kołnierzy okrągłych stalowych, który określa szereg wymagań i specyfikacji, które powinny być spełnione. W normie uwzględniono szczegółowe informacje na temat wywiniętych końcówek rur i pierścieni stosowanych z kołnierzami. Zawiera ona informacje o typach kołnierzy, ich powierzchniach uszczelniających, wymiarach i tolerancjach, a także liczbę i wielkość śrub montażowych. Określa ona także wymagania dotyczące wykończenia powierzchni uszczelniających, oznaczeń, znakowania, materiałów oraz dopuszczalnych wartości ciśnienia i temperatury. Zawiera też informacje o przybliżonych masach kołnierzy.

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci dwóch zaczepów i dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się kulę z części męskiej, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli znajduje specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.

Element przeznaczony do montażu na instalacjach i urządzeniach wyposażonych w przyłącza kołnierzowe zgodne z normą EN 1092-1. Pozwalają na adaptacje tych urządzeń i instalacji do przewodów wyposażonych w złącza żeńskie w systemie FERRARI.

Złącza w tym systemie są skonstruowane do systemów przesyłu wody i w instalacjach nawadniających, ale znajdą zastosowanie również w rolnictwie, ogrodnictwie, przemyśle, budownictwie, inżynierii dróg i tuneli, w oczyszczalniach ścieków, przy odprowadzaniu fekaliów, ochronie środowiska etc.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
