| rozmiar złącza żeńskiego | ciśnienie pracy [bar] | nr artykułu |
|---|---|---|
| 100 | 8 |
|
| 120 | 7 |
|
| 150 | 6 |
|
Właściwości użytych materiałów i zastosowanie.

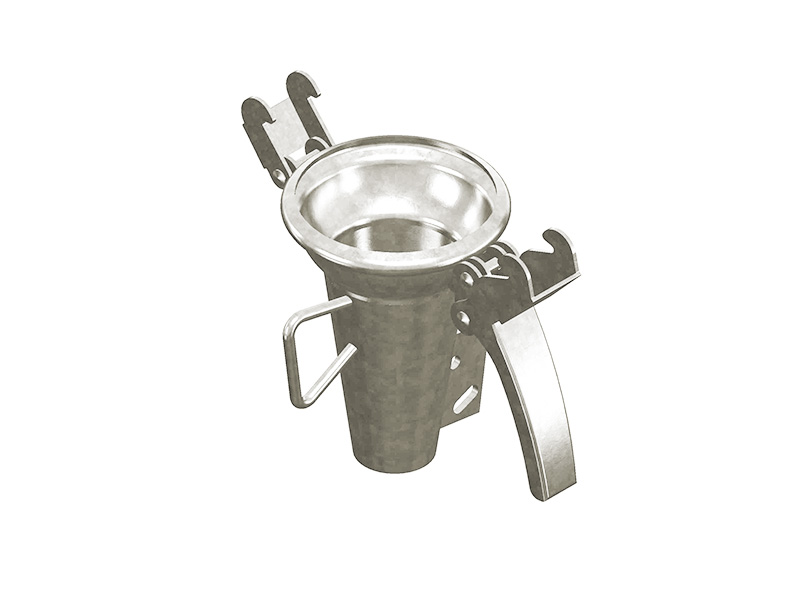

Złącze żeńskie ze stożkową końcówką FERRARI INOX typ X104 wykonane ze stali nierdzewnej, z gumową uszczelką z mieszanki NR/SBR (na życzenie EPDM).
Ogólne właściwości materiałów:
Stal nierdzewna, często określana jako stal szlachetna, to rodzina stopów żelaza o wyjątkowych właściwościach fizykochemicznych. Charakteryzują się one przede wszystkim odpornością na korozję, nie ulegając uszkodzeniom pod wpływem czynników takich jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Skład chemiczny stali nierdzewnych obejmuje podstawowe elementy, takie jak żelazo, chrom, mangan, krzem i węgiel, z często znaczącymi ilościami niklu i molibdenu. Aby uzyskać te wyjątkowe właściwości odporności na korozję, stosuje się odpowiednie dodatki stopowe, przy czym ilość i rodzaj tych dodatków są ściśle określone przepisami i normami. Warto wspomnieć o popularnych standardach, takich jak Europejska Norma 10088, Amerykańska Norma AISI czy niemiecka Norma DIN. Proces uzyskiwania odporności na korozję w stopach stalowych polega na zdolności tych pierwiastków do reagowania z tlenem zawartym w wodzie i powietrzu. To prowadzi do wytworzenia niezwykle cienkiej i trwałej warstwy ochronnej, złożonej głównie z tlenków metali i wodorotlenków. W tym procesie kluczową rolę odgrywa chrom, reagując z tlenem. Warto zaznaczyć, że wyższa zawartość chromu w stali wpływa korzystnie na jej odporność na korozję. Istotne jest, że odporność ta zaczyna znacząco wzrastać, gdy zawartość chromu w stopie przekracza poziom co najmniej 13%. Kolejne podwyższenie odporności na korozję osiąga się poprzez dodatek molibdenu. Dodatek niklu natomiast ma na celu uzyskanie struktury austenitycznej w stali, co ułatwia jej obróbkę plastyczną na zimno i procesy spawania. Co istotne, nikiel podnosi odporność stopu na korozję w warunkach kontaktu z kwasami solnymi, kwasami siarkowymi oraz wodą morską.
Guma naturalna, znana również jako NR, charakteryzuje się szeregiem wyjątkowych właściwości. Posiada wysoką odporność na rozciąganie, co sprawia, że jest odporna na pęknięcia i rozdarcia. Jej elastyczność zapewnia odporność na niskie temperatury i umożliwia rozciąganie bez utraty pierwotnego kształtu. NR ma też doskonałe właściwości dynamiczne, w tym wyjątkową odporność na ścieranie, co sprawia, że jest niezwykle trwała. Te unikalne cechy, występujące razem, są trudne do osiągnięcia dla syntetycznych elastomerów, dlatego do dziś wykorzystuje się kauczuk naturalny. Niemniej jednak, guma naturalna ma swoje słabe strony. Jest podatna na działanie olejów i smarów mineralnych oraz jest wrażliwa na promieniowanie ultrafioletowe (UV). Ponadto, jest narażona na działanie ozonu i procesy starzenia.
Kauczuk butadienowo-styrenowy, znany również jako SBR, jest rodzajem gumy o właściwościach elastycznych porównywalnych do tych, które posiada kauczuk naturalny. Wyróżnia go zwiększona odporność na czynniki atmosferyczne, takie jak ozon, woda i wysokie temperatury, co sprawia, że jest doskonałym materiałem do zastosowań na zewnątrz. SBR jest również odporny na niektóre chemikalia, w tym alkohole takie jak metanol i etanol. Wykazuje ograniczoną odporność na kwasy, takie jak kwas siarkowy i kwas solny, oraz na nieorganiczne zasady, ale tylko do niższych stężeń. Jednakże, SBR nie jest odporny na smary i oleje mineralne, co ogranicza jego zastosowanie w niektórych przemysłach. Ponadto, nie jest odporny na benzynę i węglowodory alifatyczne, aromatyczne i chlorowane, co powoduje, że jest niewłaściwy do stosowania w środowiskach, gdzie te substancje są obecne.
Zastosowanie
System „FERRARI”, to jeden z systemów elastycznego łączenia rur i przewodów w instalacjach przesyłowych. Złącza te są dwuczęściowe i składają się z części wtykowej (męskiej) oraz gniazdowej (żeńskiej). Część gniazdowa posiada zapięcie w postaci trzech zaczepów i dwóch dźwigni przymocowanych do kielicha na zawiasach oraz wymienną uszczelkę typu O-ring (z okrągłym przekrojem). W tej części mocuje się męski wtyk z kulą, dzięki której złącze podczas pracy wykazuje się możliwością odchyłu od osi. Na kuli, wtyku znajduje się specjalny pierścień, na którym spoczywają kły zaczepów z części żeńskiej. Po zaciągnięciu dźwigni zwanej również "heblem", wszystkie elementy są ze sobą połączone, zapewniając szczelność złącza.
Element przeznaczony do montażu na końcówkach przewodów, cystern i beczkowozów wyposażonych w męskie przyłącze FERRARI. Końcówka najczęściej wykorzystywana do rozrzucania nawozów sztucznych, w rolnictwie. Posiada mocowanie z otworami przystosowane do montażu dyfuzora oraz uchwyt ułatwiający ręczne operowanie końcówką podczas pracy.
Złącza w tym systemie są skonstruowane do przesyłu agresywnych chemicznie płynów stosowanych w przemyśle chemicznym, ochronie środowiska, rolnictwie czy też w przemyśle spożywczym, spirytusowym, kosmetycznym a nawet w farmacji.
Do zalet wykorzystania tego systemu złączy w instalacjach przesyłowych należą m. in.: łatwe łączenie złączy tylko za pomocą jednej ręki, szeroki zakres rozmiarów, obustronne połączenie pod lekkim kątem oraz pełna szczelność również przy zanieczyszczonych złączach.
